Découvrez le fonctionnement, les avantages, et l’utilisation des mètres de capacité analogiques en électronique. Un guide complet et pratique.

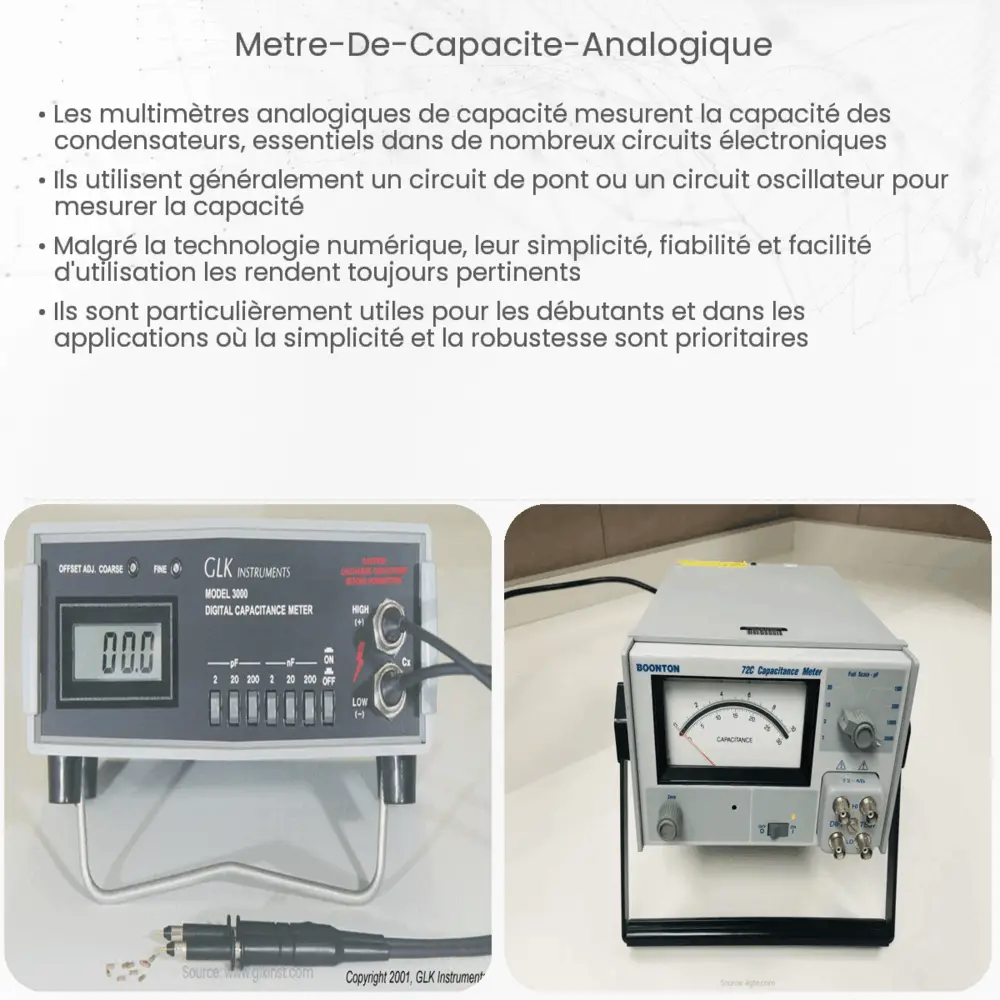

Qu’est-ce qu’un Mètre de Capacité Analogique ?
Un mètre de capacité analogique est un instrument de mesure utilisé principalement dans les domaines de l’électricité et de l’électronique. Ce type de dispositif permet de mesurer la capacité des condensateurs, un composant essentiel dans presque tous les circuits électroniques. La capacité, mesurée en Farads (F), est la propriété d’un condensateur qui indique la quantité de charge électrique qu’il peut stocker à une différence de potentiel donnée.
Comment Fonctionne un Mètre de Capacité Analogique ?
Le mètre de capacité analogique fonctionne en appliquant une tension au condensateur et en mesurant la charge accumulée. En général, l’appareil dispose d’un cadran ou d’une aiguille qui se déplace sur une échelle graduée pour indiquer la capacité. Cette méthode de mesure est analogue, signifiant que l’affichage est une représentation directe et continue de la mesure, contrairement aux appareils numériques qui affichent des valeurs discrètes.
Avantages et Limitations
Avantages:
- Simplicité d’utilisation : Ces appareils sont souvent appréciés pour leur facilité d’utilisation. L’affichage analogique permet de lire rapidement la valeur sans nécessiter de conversion numérique.
- Réponse rapide : L’aiguille du cadran réagit instantanément aux changements, ce qui est utile pour détecter des variations rapides de capacité.
Limitations:
- Précision : Les mètres analogiques sont généralement moins précis que leurs homologues numériques, en particulier pour des valeurs de capacité très faibles ou très élevées.
- Étalonnage : Ces appareils peuvent nécessiter un réétalonnage fréquent pour maintenir une mesure précise, car l’aiguille et les composants mécaniques peuvent s’user ou se désaligner avec le temps.
Applications du Mètre de Capacité Analogique
Le mètre de capacité analogique trouve son utilité dans plusieurs domaines :
- Réparation et diagnostic d’équipements électroniques : Pour identifier les condensateurs défectueux dans des circuits.
- Enseignement : Utilisé comme outil pédagogique pour enseigner les principes de base de l’électronique et de l’électrotechnique.
- Hobbyistes : Les amateurs d’électronique utilisent souvent ces appareils pour leurs projets de bricolage, en raison de leur facilité d’utilisation et de leur coût relativement faible.
Ces mètres jouent un rôle crucial dans le maintien et le développement de systèmes électroniques, malgré l’émergence croissante de technologies numériques.
Choix et Maintenance d’un Mètre de Capacité Analogique
Lors du choix d’un mètre de capacité analogique, plusieurs critères sont à prendre en compte :
- Plage de mesure : Il est important de sélectionner un appareil capable de mesurer l’intervalle de capacités le plus couramment rencontré dans vos applications.
- Résolution : La finesse avec laquelle l’appareil peut mesurer et afficher les petites différences de capacité.
- Robustesse et fiabilité : Un appareil bien construit résiste mieux aux conditions d’utilisation difficiles et aux chocs.
La maintenance régulière est essentielle pour garantir la précision et la longévité du mètre. Cela inclut le nettoyage périodique, la vérification de l’étalonnage, et le remplacement de pièces usées.
Intégration dans les Systèmes Modernes
Malgré la prédominance du numérique, le mètre de capacité analogique conserve sa place dans l’arsenal d’outils des professionnels et des amateurs. Son intégration avec des systèmes plus modernes, comme des interfaces numériques ou des systèmes de contrôle automatisé, démontre sa polyvalence et sa capacité à s’adapter aux nouvelles technologies.
Conclusion
En résumé, le mètre de capacité analogique reste un outil précieux dans le monde de l’électronique. Sa simplicité d’utilisation, sa réponse rapide et son coût abordable en font un choix populaire, malgré certaines limitations en termes de précision et de nécessité d’étalonnage fréquent. Que ce soit dans le cadre professionnel, éducatif ou amateur, cet instrument continue de jouer un rôle clé dans la mesure et le diagnostic des composants électroniques. L’avenir de la technologie analogique, bien qu’en constante évolution, semble assuré par sa capacité à s’intégrer dans des applications modernes, démontrant ainsi sa flexibilité et son importance durable dans le domaine de l’électronique.
