Descubre cómo funciona un medidor de capacidad analógico, sus usos comunes en electrónica, y cómo interpretar sus resultados.

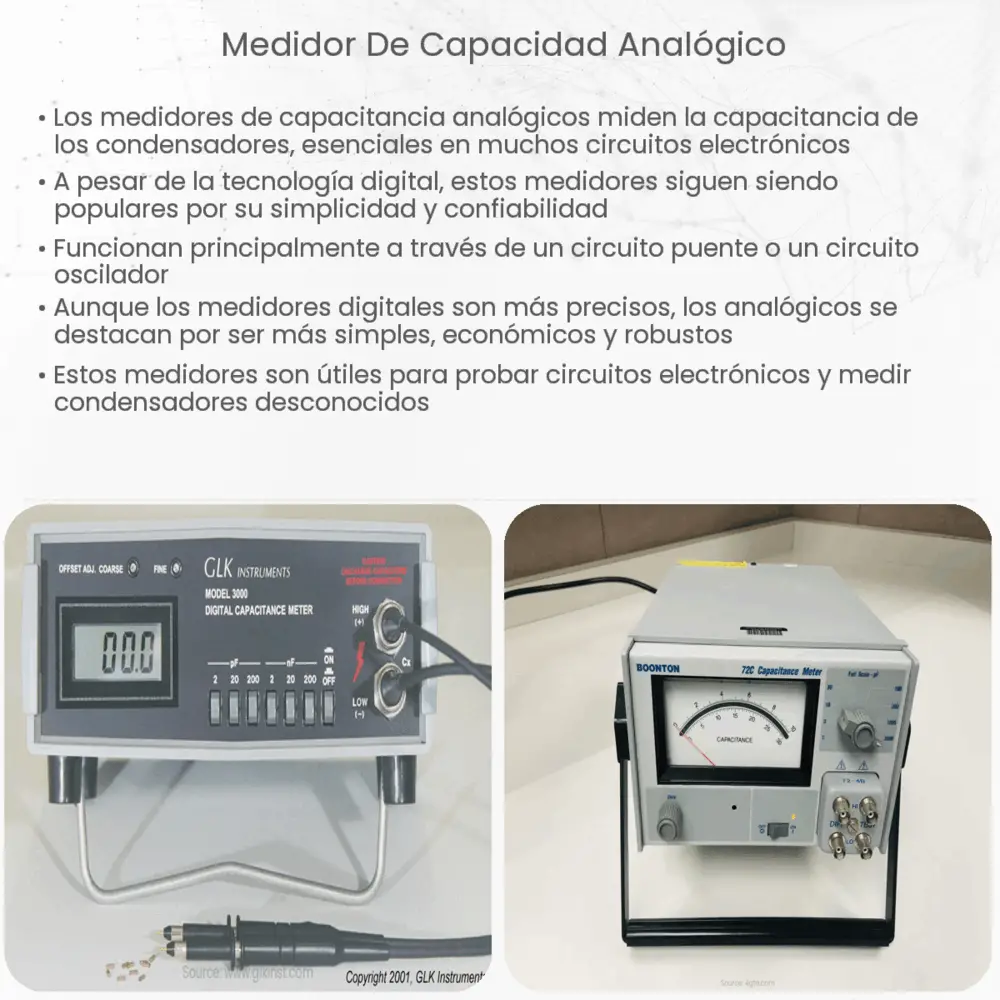

Introducción al medidor de capacidad analógico
El medidor de capacidad analógico es un instrumento de medición esencial en la electrónica y la electricidad. Estos dispositivos permiten medir la capacidad o capacitancia, es decir, la propiedad que tienen los cuerpos para almacenar una carga eléctrica. En este artículo, exploraremos cómo funciona un medidor de capacidad analógico y cuáles son sus aplicaciones más comunes.
¿Cómo funciona un medidor de capacidad analógico?
Un medidor de capacidad analógico opera bajo los principios básicos del condensador. Un condensador se compone de dos placas conductoras separadas por un medio aislante. Cuando se aplica una tensión a las placas, estas almacenan una cierta cantidad de carga eléctrica. Esta cantidad de carga que se puede almacenar es lo que se conoce como la capacidad o capacitancia, y se mide en faradios (F).
El medidor de capacidad analógico utiliza un circuito oscilador para generar una señal alterna a través del condensador cuya capacitancia se está midiendo. La frecuencia de esta señal oscilante varía en función de la capacidad del condensador. Luego, esta frecuencia se convierte en una tensión que puede leerse en una escala analógica en el panel del medidor.
Usos comunes del medidor de capacidad analógico
- Electrónica: Es una herramienta común en el campo de la electrónica, tanto para diseñadores de circuitos como para reparadores de equipos electrónicos. Permite verificar el estado de los condensadores en el circuito y asegurarse de que estén funcionando correctamente.
- Industria eléctrica: En la industria eléctrica, los medidores de capacidad se utilizan para diagnosticar y monitorear la salud de los equipos eléctricos, como los transformadores y los cables de alta tensión.
- Investigación científica: En la investigación y la enseñanza, estos instrumentos pueden ser de gran utilidad para llevar a cabo experimentos relacionados con la electricidad y la electrónica, o para enseñar a los estudiantes sobre los conceptos de capacidad y condensadores.
En resumen, un medidor de capacidad analógico es un instrumento de medición fundamental en diversos campos, especialmente en aquellos relacionados con la electricidad y la electrónica. En la siguiente sección, profundizaremos en las consideraciones a tener en cuenta al usar estos dispositivos y cómo interpretar los resultados de las mediciones.
Consideraciones al utilizar un medidor de capacidad analógico
El uso correcto de un medidor de capacidad analógico requiere tomar en cuenta algunas consideraciones importantes. Primero, es esencial asegurarse de que el dispositivo esté calibrado adecuadamente antes de usarlo. Esto garantiza que las lecturas sean precisas y confiables.
Segundo, al medir la capacitancia de un condensador, es crucial desconectarlo del circuito para evitar interferencias de otros componentes electrónicos. Además, es importante manejar con cuidado los condensadores de gran capacidad, ya que pueden almacenar una carga eléctrica significativa incluso después de ser desconectados del circuito, lo que puede representar un peligro.
Cómo interpretar los resultados
Las lecturas de un medidor de capacidad analógico se presentan en una escala analógica, que a menudo se gradúa en picofaradios (pF), nanofaradios (nF) o microfaradios (µF), dependiendo del rango de medición del dispositivo. Al interpretar los resultados, es importante recordar que una lectura más alta indica una mayor capacidad para almacenar carga eléctrica.
Si la capacitancia medida difiere significativamente del valor esperado o especificado para el condensador, esto puede indicar un problema, como un condensador defectuoso o dañado. En tal caso, es posible que se necesite reemplazar el condensador o llevar a cabo más pruebas para identificar la causa del problema.
Conclusión
En definitiva, un medidor de capacidad analógico es una herramienta esencial para medir la capacitancia en una variedad de aplicaciones, desde el diseño y la reparación de circuitos electrónicos hasta el diagnóstico de equipos eléctricos y la investigación científica. Aunque su uso requiere cierto nivel de habilidad y conocimiento, su capacidad para proporcionar mediciones precisas y confiables lo convierte en un instrumento de medición insustituible. Es crucial entender cómo interpretar correctamente las lecturas y tomar las medidas de seguridad adecuadas para garantizar su correcto funcionamiento y para utilizar estos dispositivos de manera efectiva y segura.
