Découvrez le fonctionnement, les types et les applications variées des jauges de contrainte, un outil clé en ingénierie et en science des matériaux.

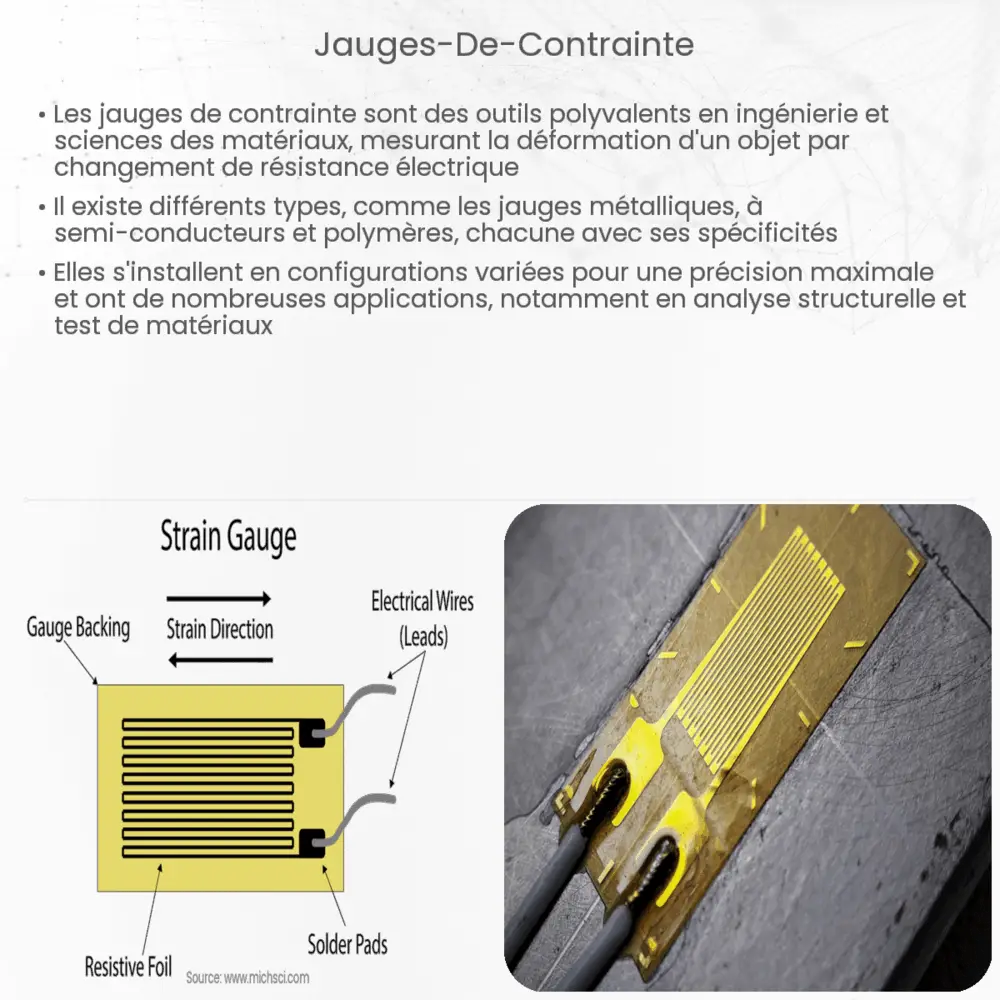

Qu’est-ce que les Jauges de Contrainte?
Les jauges de contrainte sont des dispositifs essentiels en ingénierie et en physique, utilisés pour mesurer la déformation ou la contrainte des matériaux sous charge. Le principe fondamental derrière leur fonctionnement est la résistance électrique, qui change proportionnellement à la déformation subie par la jauge. Cette caractéristique les rend indispensables dans divers domaines, notamment dans les tests de matériaux, la surveillance des structures et la bio-mécanique.
Principe de Fonctionnement
Le fonctionnement des jauges de contrainte repose sur l’effet piézo-résistif. Lorsqu’un matériau conducteur ou semi-conducteur est étiré ou comprimé, sa résistivité électrique change. Ce changement est capturé et mesuré par la jauge de contrainte. Typiquement, la variation de la résistance électrique ΔR est proportionnelle à la déformation mécanique ε, suivant la relation ΔR/R = k * ε, où R est la résistance initiale et k le facteur de jauge, une constante propre à chaque jauge.
Types de Jauges de Contrainte
Il existe plusieurs types de jauges de contrainte, chacune adaptée à des applications spécifiques. Les plus courantes sont les jauges métalliques et semi-conductrices. Les jauges métalliques, faites de matériaux comme le constantan ou le nichrome, sont utilisées pour leur stabilité et leur précision dans des conditions normales. Les jauges semi-conductrices, en revanche, offrent une plus grande sensibilité et sont donc privilégiées dans les applications nécessitant une haute résolution.
Applications des Jauges de Contrainte
Les jauges de contrainte trouvent leur utilité dans de nombreux domaines. En génie civil, elles sont utilisées pour surveiller la santé des structures, comme les ponts et les bâtiments, en détectant les déformations qui pourraient signaler un risque potentiel. En aéronautique, elles aident à évaluer la contrainte sur les composants d’avions sous diverses conditions de vol. En biomécanique, elles permettent de mesurer la déformation des tissus sous contrainte, offrant des informations précieuses pour les prothèses et la recherche orthopédique.
La précision et la fiabilité des jauges de contrainte en font un outil indispensable dans le monde moderne, où la compréhension et la gestion des contraintes matérielles sont cruciales pour la sécurité et l’innovation.
Installation et Calibration des Jauges de Contrainte
L’installation des jauges de contrainte est une étape critique qui nécessite précision et soin. La surface sur laquelle la jauge est appliquée doit être propre et lisse pour assurer une bonne adhésion et une transmission précise des déformations. La calibration est également essentielle pour garantir des mesures précises. Cette étape implique l’étalonnage de la jauge en utilisant des charges connues, permettant ainsi de déterminer le facteur de jauge spécifique pour chaque application.
Avancées Technologiques et Avenir des Jauges de Contrainte
Le domaine des jauges de contrainte a connu des avancées significatives grâce à la nanotechnologie et aux matériaux innovants. Les jauges de contrainte miniaturisées et les capteurs à base de nanotubes de carbone offrent une sensibilité et une flexibilité accrues, ouvrant la voie à de nouvelles applications, notamment dans les dispositifs médicaux et les systèmes électroniques portables.
En outre, l’intégration de l’intelligence artificielle et de l’IoT (Internet des Objets) avec les jauges de contrainte permet une surveillance en temps réel et une analyse avancée des données. Cette intégration est particulièrement prometteuse dans la gestion de la santé des infrastructures, où elle peut aider à détecter précocement les problèmes structurels et à optimiser la maintenance.
Conclusion
En résumé, les jauges de contrainte sont des instruments vitaux dans le monde de l’ingénierie et de la science des matériaux. Leur capacité à mesurer avec précision la déformation et la contrainte dans divers matériaux les rend indispensables dans de nombreuses industries. Avec les progrès technologiques, leur champ d’application s’élargit, offrant des possibilités toujours plus innovantes. Que ce soit dans la construction, l’aéronautique, la médecine ou même l’électronique grand public, les jauges de contrainte continuent de jouer un rôle crucial, assurant non seulement la sécurité mais aussi le développement de technologies avancées et durables.
