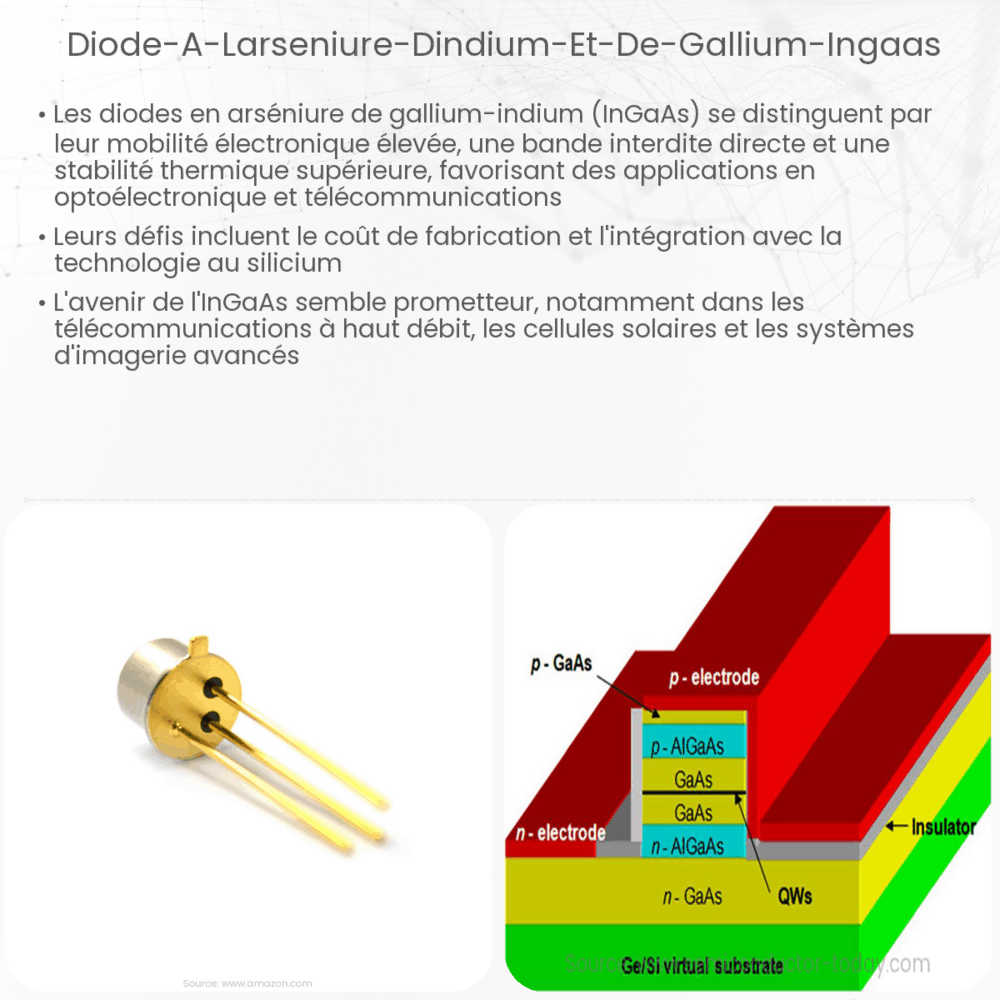

Qu’est-ce que la Diode à l’arséniure d’indium et de gallium (InGaAs) ?
La diode à l’arséniure d’indium et de gallium, connue sous l’acronyme InGaAs, est un semi-conducteur composé principalement d’arséniure d’indium (InAs) et d’arséniure de gallium (GaAs). Ce matériau présente des propriétés électriques et optiques uniques, le rendant essentiel dans diverses applications technologiques, notamment dans les domaines de la photonique et de l’électronique à haute fréquence.
Composition et Structure
L’InGaAs est un alliage dont la composition peut être ajustée pour optimiser ses propriétés en fonction de l’application spécifique. La proportion d’indium et de gallium dans l’alliage influe directement sur la bande interdite du matériau, c’est-à-dire l’énergie nécessaire pour exciter un électron d’un état lié à un état libre.
Propriétés Uniques
Une des caractéristiques clés de l’InGaAs est sa large bande interdite, ce qui lui permet d’opérer efficacement à des longueurs d’onde plus longues comparées à d’autres semi-conducteurs comme le silicium. Cette propriété est cruciale pour les applications en télécommunications optiques, où l’InGaAs est souvent utilisé dans les photodétecteurs et les lasers à semi-conducteurs.
Applications Technologiques
- Photodétecteurs: L’InGaAs est largement utilisé dans les photodétecteurs pour les systèmes de communication par fibre optique. Sa sensibilité aux longueurs d’onde proches et moyennes de l’infrarouge le rend idéal pour ces applications.
- Lasers à semi-conducteurs: Les diodes laser fabriquées avec de l’InGaAs émettent dans l’infrarouge, une gamme idéale pour les télécommunications optiques et le traitement des matériaux.
- Dispositifs électroniques à haute fréquence: En raison de sa mobilité électronique élevée, l’InGaAs est également utilisé dans des dispositifs à haute fréquence tels que les transistors à effet de champ (FETs) et les transistors bipolaires à hétérojonction (HBTs).
Ces applications font de l’InGaAs un matériau crucial pour le développement et l’innovation dans les secteurs de l’électronique et de la communication.
Avantages de l’InGaAs sur d’autres semi-conducteurs
Un des avantages significatifs de l’InGaAs par rapport à d’autres semi-conducteurs réside dans sa haute efficacité quantique et sa faible tension de seuil dans les diodes laser. Ces propriétés permettent la création de dispositifs plus efficaces et économes en énergie, un atout majeur dans l’industrie des communications et de l’électronique. De plus, sa grande mobilité des électrons rend l’InGaAs idéal pour les applications nécessitant une réponse rapide et une haute fréquence.
Limitations et Défis
Cependant, malgré ses nombreux avantages, l’InGaAs présente également des défis. La principale limitation est son coût de production élevé comparé à d’autres matériaux comme le silicium. De plus, la manipulation de l’arsenic, un composant de l’InGaAs, nécessite des précautions particulières en raison de sa toxicité. Ces facteurs limitent son utilisation dans certains domaines et nécessitent des recherches continues pour optimiser sa production et son utilisation de manière sûre et économique.
Perspectives d’avenir
Les recherches actuelles se concentrent sur l’amélioration de la production de l’InGaAs et la réduction de ses coûts. L’exploration de nouvelles méthodes de synthèse et de traitement pourrait ouvrir la voie à une utilisation plus large de ce matériau dans divers domaines. De plus, le développement de techniques de manipulation plus sûres et plus efficaces de l’arsenic pourrait également contribuer à une adoption plus large de l’InGaAs.
Conclusion
En conclusion, la diode à l’arséniure d’indium et de gallium (InGaAs) est un matériau semi-conducteur aux propriétés remarquables, offrant une efficacité et des performances supérieures dans diverses applications technologiques. Bien qu’il présente des défis en termes de coût et de sécurité, l’InGaAs reste un composant essentiel dans le domaine de l’électronique et des télécommunications. L’évolution continue de la technologie et de la recherche promet d’élargir encore plus son utilisation, marquant ainsi un avenir prometteur pour ce matériau innovant.
