Introduction aux Condensateurs Céramiques
Les condensateurs céramiques sont des composants électroniques passifs largement utilisés dans diverses applications électroniques. Leur fonction principale est de stocker l’énergie électrostatique dans un champ électrique. Fabriqués à partir de matériaux céramiques diélectriques, ces condensateurs offrent d’excellentes propriétés de performance, y compris une grande stabilité et une fiabilité élevée.
Composition et Types

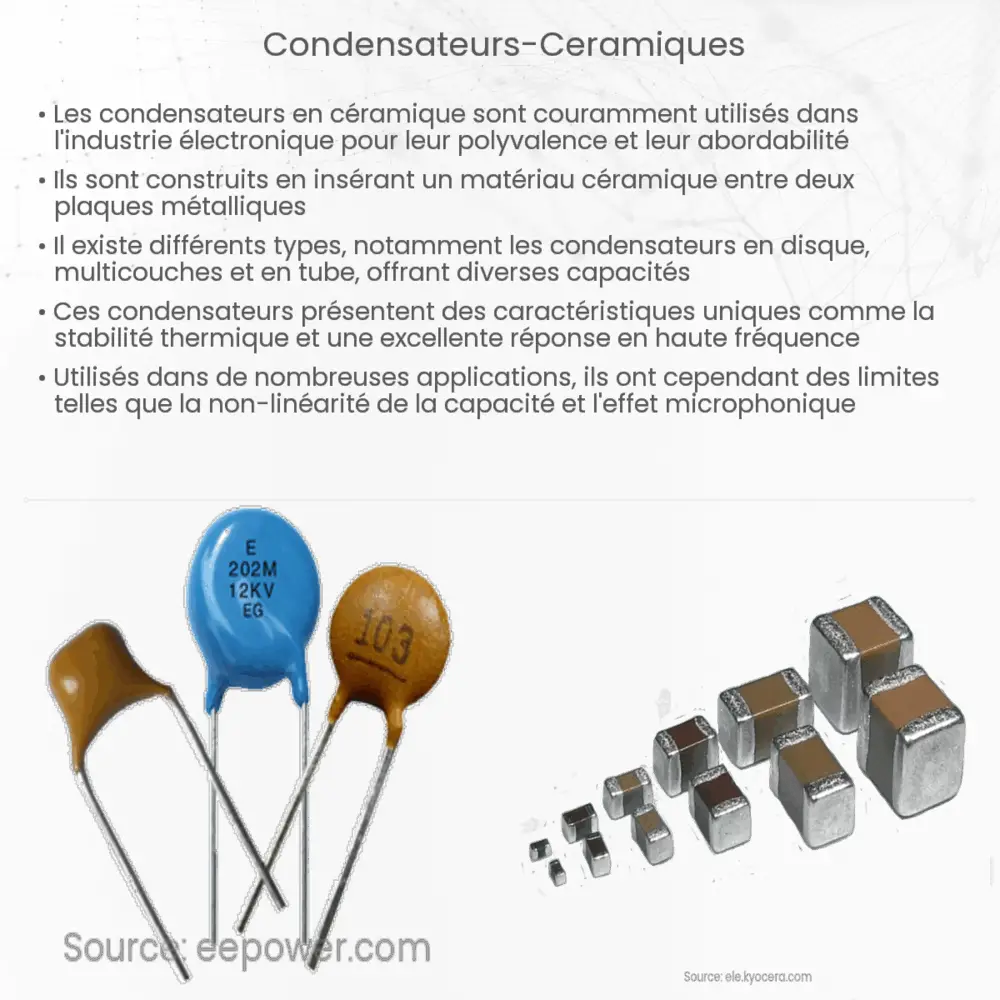

Un condensateur céramique est généralement composé de deux ou plusieurs couches de céramique agissant comme diélectrique, entrecoupées de couches de métal qui servent d’électrodes. Ces couches sont ensuite connectées à des terminaux extérieurs. Il existe plusieurs types de condensateurs céramiques, classés en fonction de la nature du matériau diélectrique utilisé. Les plus courants sont les condensateurs en céramique de type NP0/C0G, X7R, Y5V et Z5U, chacun présentant des caractéristiques uniques en termes de température de fonctionnement, de tolérance de capacité et de tension nominale.
Applications
Les condensateurs céramiques trouvent leur utilité dans un large éventail d’applications. Ils sont essentiels dans la construction de circuits électroniques pour la stabilisation de tension, le filtrage de bruit, et la temporisation de circuits. On les retrouve dans des équipements aussi divers que les téléphones mobiles, les équipements médicaux, les systèmes de navigation automobile et les appareils domestiques.
Avantages
Les avantages des condensateurs céramiques incluent leur petite taille, leur coût relativement bas et leur faible sensibilité à la température, ce qui les rend idéaux pour des applications nécessitant une grande stabilité et fiabilité. De plus, ils ne souffrent pas de l’effet de vieillissement, contrairement à d’autres types de condensateurs, et peuvent fonctionner sur une large gamme de températures.
Caractéristiques Électriques
Les caractéristiques électriques d’un condensateur céramique sont déterminées par son diélectrique. La capacité d’un condensateur, mesurée en Farads (F), est influencée par l’épaisseur de la couche diélectrique et la surface de l’électrode. La formule de base pour calculer la capacité est C = εrε0A/d, où εr est la constante diélectrique relative du matériau, ε0 la permittivité du vide, A la surface de l’électrode, et d l’épaisseur du diélectrique.
Limitations et Défis
Malgré leurs nombreux avantages, les condensateurs céramiques ont également des limitations. La sensibilité à la tension et aux changements de température peut affecter leur capacité, particulièrement dans les types Y5V et Z5U. De plus, ils peuvent subir une détérioration mécanique due à des phénomènes tels que le microphonisme, où des vibrations mécaniques causent des changements dans la capacité. Il est donc crucial de sélectionner le type approprié de condensateur céramique en fonction de l’application spécifique.
Choisir le Bon Type de Condensateur Céramique
Le choix du condensateur céramique approprié dépend de l’application et des exigences spécifiques du circuit. Pour des applications nécessitant une grande stabilité de capacité avec des variations de température, les types NP0/C0G sont préférables. En revanche, pour des applications où l’espace est limité et où une plus grande capacité est nécessaire, les types Y5V ou Z5U peuvent être utilisés, en gardant à l’esprit leurs limitations en termes de stabilité et de tolérance.
Évolutions et Innovations
Le domaine des condensateurs céramiques connaît des évolutions constantes, avec des recherches portant sur de nouveaux matériaux diélectriques offrant une meilleure performance et stabilité. L’industrie s’oriente également vers la miniaturisation, en produisant des condensateurs de plus en plus petits, capables de maintenir ou d’améliorer la performance, tout en répondant aux exigences des appareils électroniques modernes de plus en plus compacts.
Conclusion
Les condensateurs céramiques sont des composants clés dans le monde de l’électronique, offrant une combinaison de petite taille, de coût faible et de performance stable. Leur sélection et leur utilisation doivent cependant être soigneusement étudiées, en tenant compte des limitations et des exigences spécifiques de chaque application. Avec l’évolution constante de la technologie, les condensateurs céramiques continuent de s’adapter et d’innover, répondant aux défis de l’électronique moderne et ouvrant la voie à de nouvelles possibilités d’application.
