Introduction aux Circuits de Résistances de Purge de Condensateurs
Les circuits de résistances de purge de condensateurs sont essentiels dans de nombreuses applications électroniques pour garantir la sécurité et la performance optimale des systèmes. Ces circuits jouent un rôle crucial dans la dissipation de l’énergie emmagasinée dans les condensateurs, une composante importante des circuits électroniques. Dans cet article, nous explorons le fonctionnement et l’importance de ces circuits de résistance de purge.
Fonctionnement des Circuits de Résistances de Purge

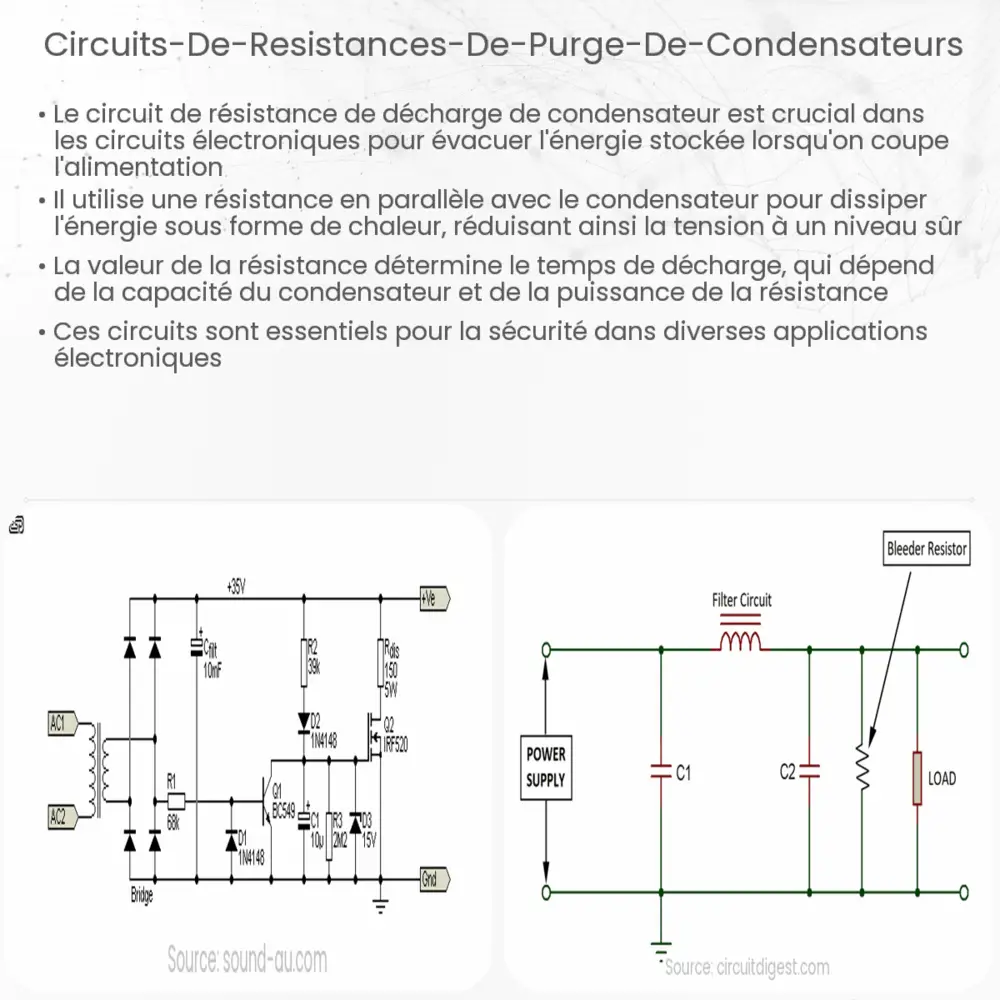

Un condensateur est un composant électronique qui stocke l’énergie sous forme de champ électrique. Après la mise hors tension d’un appareil, les condensateurs peuvent rester chargés, posant ainsi un risque de choc électrique ou de dommage au matériel. Les circuits de résistances de purge sont conçus pour résoudre ce problème. Ils se connectent en parallèle avec le condensateur et permettent une décharge contrôlée et sécurisée de l’énergie emmagasinée.
Calcul de la Résistance de Purge
Le choix de la résistance appropriée pour un circuit de purge est crucial. La valeur de résistance détermine la vitesse à laquelle l’énergie est évacuée du condensateur. Une formule générale pour calculer le temps de décharge, T, d’un condensateur via une résistance de purge est donnée par:
T = R * C
Où R est la résistance en ohms et C est la capacité du condensateur en farads. Ce temps est généralement le produit de la résistance de purge et de la capacité du condensateur.
Considérations de Sécurité et Efficacité
En plus de la sécurité, les circuits de résistances de purge de condensateurs offrent également une efficacité opérationnelle. Ils préviennent l’accumulation de charge résiduelle qui peut affecter les performances du système lors des cycles d’alimentation suivants. Il est important de choisir une résistance qui ne décharge pas le condensateur trop rapidement, ce qui pourrait causer une chute de tension nuisible à d’autres composants du circuit.
En conclusion, les circuits de résistances de purge jouent un rôle essentiel dans la gestion de l’énergie des condensateurs dans les circuits électroniques. Leur conception et leur mise en œuvre appropriées sont essentielles pour assurer la sécurité et l’efficacité des systèmes électroniques. Dans la suite de cet article, nous discuterons des différentes applications de ces circuits et de la manière de les intégrer efficacement dans des conceptions électroniques variées.
Applications des Circuits de Résistances de Purge
Les circuits de résistances de purge trouvent leur utilité dans diverses applications électroniques. Par exemple, dans les alimentations électriques, ils aident à prévenir les surtensions lors de l’extinction de l’appareil. Dans les systèmes audio, ils permettent d’éviter les bruits de « pop » lors de l’allumage ou de l’extinction. De même, dans les équipements de test et de mesure, ils assurent une décharge sécurisée des condensateurs pour éviter tout risque d’électrocution ou de dommage au matériel.
Intégration des Circuits de Résistances de Purge dans les Conceptions Électroniques
L’intégration efficace des circuits de résistances de purge nécessite une attention particulière à la fois à la valeur de la résistance et au type de condensateur utilisé. La résistance doit être suffisamment élevée pour permettre une décharge sécurisée, mais pas trop élevée pour prolonger inutilement le temps de décharge. De plus, la puissance nominale de la résistance doit être prise en compte pour éviter la surchauffe et les dommages éventuels.
Choix de la Résistance et Précautions
Le choix de la résistance de purge dépend également de la tension nominale du condensateur. Une résistance avec une puissance nominale supérieure à la puissance dissipée lors de la décharge est recommandée. De plus, il est essentiel de vérifier régulièrement ces résistances dans les appareils électroniques, car elles peuvent s’user avec le temps et perdre leur efficacité.
Conclusion
En résumé, les circuits de résistances de purge de condensateurs sont un élément crucial de la conception électronique moderne, offrant à la fois sécurité et efficacité opérationnelle. Leur rôle est de garantir que les condensateurs se déchargent de manière contrôlée et sécuritaire, prévenant ainsi les risques de choc électrique et protégeant les autres composants électroniques. Le choix correct de la résistance de purge et une intégration judicieuse dans les systèmes électroniques sont essentiels pour garantir le bon fonctionnement et la longévité de ces dispositifs. En respectant ces principes, les ingénieurs et techniciens peuvent s’assurer que leurs conceptions sont non seulement efficaces mais également sûres pour l’utilisateur final.
