Introduction aux Circuits Échantillonneurs-Bloqueurs Capacitifs
Les circuits échantillonneurs-bloqueurs capacitifs jouent un rôle crucial dans la conversion des signaux analogiques en signaux numériques. Cette technologie est essentielle dans de nombreux domaines tels que le traitement du signal, les communications et l’électronique grand public. Dans cet article, nous explorerons le fonctionnement et les applications de ces circuits.
Principe de Base

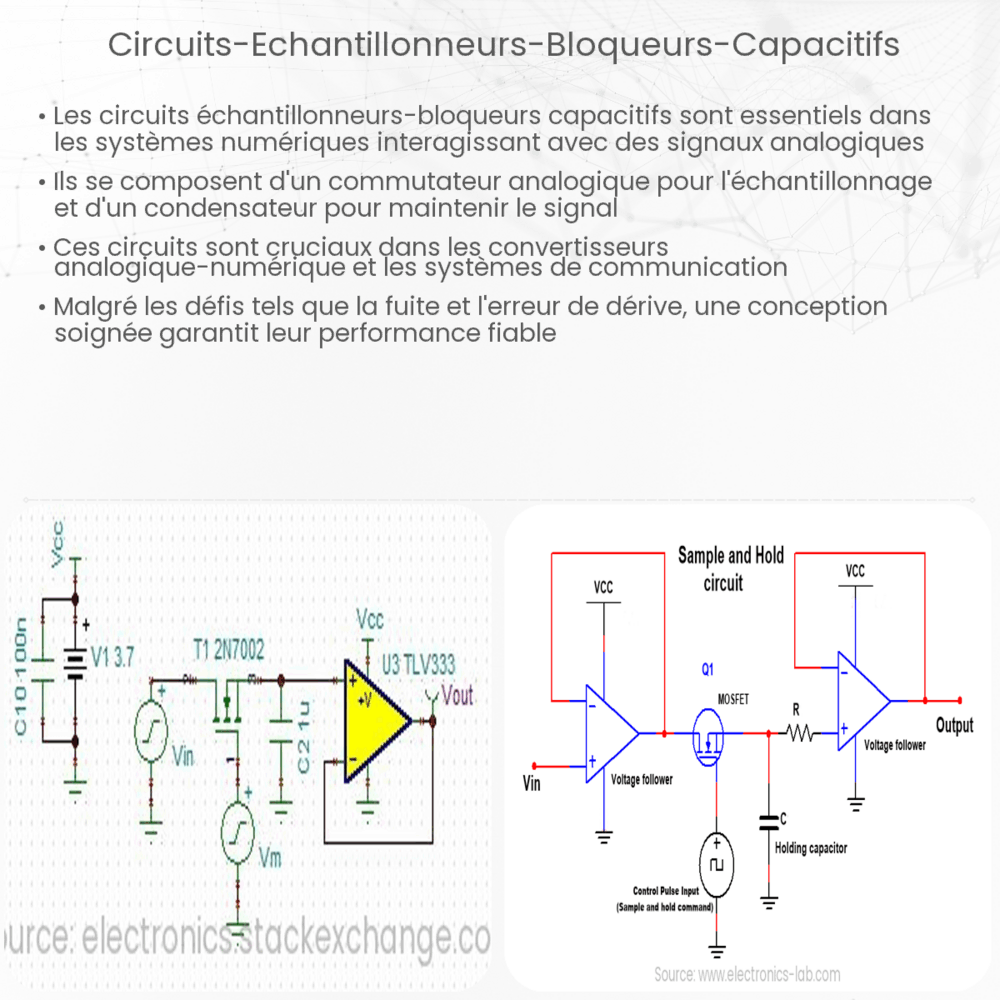

Un circuit échantillonneur-bloqueur capacitif est un dispositif qui capture (échantillonne) la valeur d’un signal analogique à un moment précis, puis maintient (bloque) cette valeur pour une certaine durée. Le composant central de ce circuit est un condensateur qui stocke la charge correspondant à la tension du signal analogique au moment de l’échantillonnage.
Fonctionnement du Circuit
Le fonctionnement du circuit échantillonneur-bloqueur peut être divisé en deux phases principales :
- Phase d’Échantillonnage : Durant cette phase, le condensateur se connecte au signal d’entrée et se charge jusqu’à atteindre la tension du signal. Cette opération s’effectue rapidement, capturant ainsi l’instantané de la tension.
- Phase de Maintien : Après l’échantillonnage, le condensateur se déconnecte du signal d’entrée. La charge sur le condensateur reste alors constante, ce qui maintient la valeur échantillonnée. Cette valeur peut ensuite être convertie en un signal numérique.
Importance des Paramètres du Circuit
Plusieurs paramètres sont cruciaux pour le bon fonctionnement du circuit échantillonneur-bloqueur, notamment :
- La constante de temps du condensateur : Elle doit être suffisamment longue pour maintenir la charge pendant toute la durée de la phase de maintien.
- La vitesse d’échantillonnage : Elle détermine la fréquence à laquelle les échantillons sont prélevés. Une vitesse d’échantillonnage élevée permet de capturer des variations rapides du signal, mais nécessite un traitement plus rapide et plus de ressources de stockage.
- La précision du circuit : Elle est influencée par la qualité des composants, en particulier la stabilité et la linéarité du condensateur.
En résumé, les circuits échantillonneurs-bloqueurs capacitifs sont essentiels pour la conversion précise des signaux analogiques en formats numériques. Leur conception et leur mise en œuvre nécessitent une attention particulière aux détails techniques pour assurer une performance optimale.
Applications des Circuits Échantillonneurs-Bloqueurs Capacitifs
Les circuits échantillonneurs-bloqueurs capacitifs sont utilisés dans une variété d’applications, allant des appareils électroniques grand public aux systèmes de télécommunications complexes. Ils sont fondamentaux dans les convertisseurs analogique-numérique (CAN), où ils permettent de capturer des échantillons de signal à intervalles réguliers. Ces circuits sont également essentiels dans les systèmes de traitement du signal pour la modulation et la démodulation des signaux.
Améliorations et Innovations Technologiques
Avec les progrès de la technologie des semi-conducteurs, les circuits échantillonneurs-bloqueurs ont connu des améliorations significatives en termes de taille, de coût et de performance. L’intégration de ces circuits dans des puces de silicium a permis de réduire leur taille et leur coût, tout en augmentant leur fiabilité et leur précision. De plus, l’évolution des techniques de fabrication a permis de produire des circuits capables de fonctionner à des fréquences plus élevées, ce qui est essentiel pour les applications modernes à haute vitesse.
Limitations et Défis
Toutefois, ces circuits ne sont pas exempts de défis. L’un des principaux défis est le bruit électrique, qui peut affecter la précision des mesures. Les concepteurs doivent également tenir compte de la distorsion harmonique et de la linéarité du système pour garantir une reproduction fidèle du signal. La gestion de la consommation d’énergie est également un aspect crucial, en particulier dans les applications mobiles et portables.
Conclusion
En conclusion, les circuits échantillonneurs-bloqueurs capacitifs sont un élément fondamental de l’électronique moderne. Ils jouent un rôle clé dans la conversion des signaux analogiques en signaux numériques, permettant ainsi une multitude d’applications dans divers domaines technologiques. Bien que confrontés à des défis tels que le bruit et la distorsion, les avancées continues dans la conception et la fabrication de ces circuits promettent de surmonter ces obstacles, ouvrant la voie à des innovations futures. Leur rôle continuera d’être essentiel dans l’évolution de la technologie numérique, rendant possible le développement de nouvelles applications et l’amélioration des systèmes existants.
