Découvrez tout sur les cellules de charge : fonctionnement, types, choix, calibration et applications innovantes dans divers secteurs.
Qu’est-ce qu’une Cellule de Charge?
Une cellule de charge est un dispositif électronique utilisé pour mesurer la force ou la charge. Ce type de capteur transforme une force, telle que la tension, la compression, la torsion ou la pression, en un signal électrique. Les applications des cellules de charge sont vastes et variées, incluant les balances industrielles, les systèmes de pesage pour véhicules, la mesure de force dans les tests de matériaux, et bien d’autres domaines.
Principes de Fonctionnement

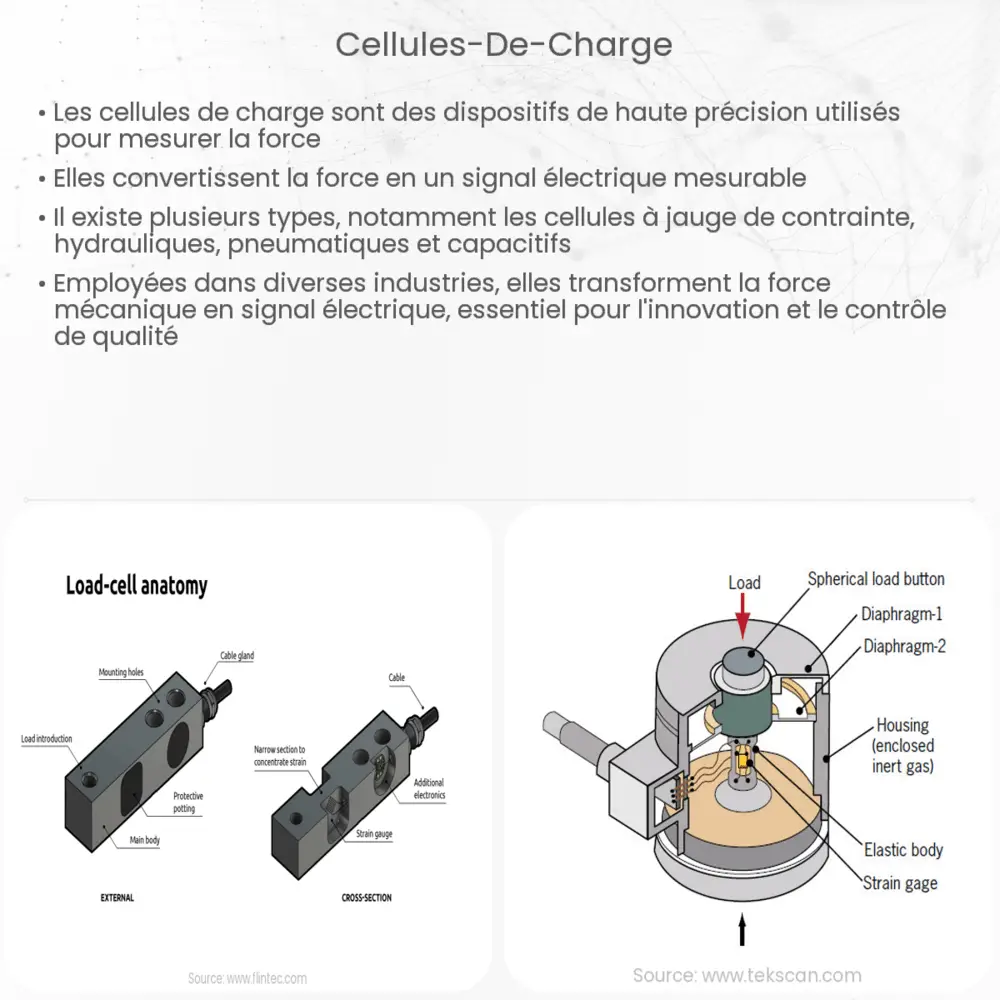

Le principe de base d’une cellule de charge repose sur la déformation élastique d’un matériau sous l’effet d’une force appliquée. Cette déformation provoque un changement de résistance électrique dans le matériau, qui est ensuite converti en un signal électrique. La plupart des cellules de charge utilisent des jauges de contrainte pour mesurer cette déformation. Ces jauges sont composées de fils ou de feuilles métalliques très fines, appliquées sur un substrat flexible et connectées à un circuit électrique.
Types de Cellules de Charge
Il existe plusieurs types de cellules de charge, chacune conçue pour un type spécifique d’application et de mesure. Parmi les plus courantes, on trouve :
- Cellules de charge à compression : utilisées pour mesurer la force de compression.
- Cellules de charge à tension : pour mesurer les forces de tension.
- Cellules de charge de type poutre : souvent employées dans les balances industrielles.
- Cellules de charge de type S : elles peuvent mesurer à la fois les forces de tension et de compression.
Chaque type a ses propres caractéristiques et convient à différentes applications. Par exemple, les cellules de charge de type poutre sont idéales pour les balances de pesée, tandis que les cellules de charge de type S sont souvent utilisées dans les systèmes de levage.
Paramètres Importants
Lors du choix d’une cellule de charge, plusieurs paramètres sont à considérer, tels que :
- La capacité de charge : qui définit la charge maximale que la cellule de charge peut mesurer en toute sécurité.
- La précision : qui indique la fiabilité des mesures.
- La sensibilité : la capacité de la cellule à détecter de petits changements de force.
Ces caractéristiques déterminent la performance et l’adéquation de la cellule de charge pour une application donnée.
Choisir la Bonne Cellule de Charge
Le choix de la cellule de charge appropriée dépend fortement de l’application spécifique et des conditions environnementales. Par exemple, pour les applications en extérieur ou dans des environnements industriels difficiles, il est important de choisir des cellules de charge avec un degré élevé de protection contre la poussière et l’eau. De plus, la température de fonctionnement est un critère essentiel, car les variations de température peuvent affecter la précision des mesures.
Calibration et Maintenance
La calibration régulière est cruciale pour maintenir la précision d’une cellule de charge. Au fil du temps, les propriétés du matériau peuvent changer, ce qui affecte la précision des mesures. La maintenance préventive et les calibrations périodiques aident à assurer des performances constantes et fiables.
Applications Innovantes des Cellules de Charge
Au-delà des applications traditionnelles dans les industries et la logistique, les cellules de charge trouvent leur place dans des domaines innovants. Par exemple, dans le secteur médical, elles sont utilisées pour surveiller le poids des patients alités ou pour contrôler la distribution de médicaments. Dans le sport, elles aident à analyser les performances des athlètes en mesurant la force exercée pendant les exercices.
Conclusion
En résumé, les cellules de charge sont des composants essentiels dans de nombreux secteurs, offrant des mesures précises et fiables de la force et du poids. Leur sélection doit être faite avec soin, en tenant compte de la capacité de charge, de la précision, de la sensibilité, et des conditions environnementales. Avec une calibration et une maintenance appropriées, ces dispositifs peuvent offrir des années de service fiable. Leur utilisation croissante dans des applications innovantes témoigne de leur polyvalence et de leur importance dans le monde technologique d’aujourd’hui. Ainsi, que ce soit dans l’industrie, la médecine, ou le sport, les cellules de charge jouent un rôle clé dans l’acquisition de données précises et dans l’amélioration des processus et des performances.
