Comprendre les Cellules de Charge : Principe et Applications
Les cellules de charge sont des composants essentiels dans le domaine de la mesure de force et de poids. Elles transforment une force, telle que la tension, la compression ou le cisaillement, en un signal électrique. Ce principe est fondamental dans de nombreuses applications industrielles, commerciales et de recherche.
Principe de Fonctionnement des Cellules de Charge

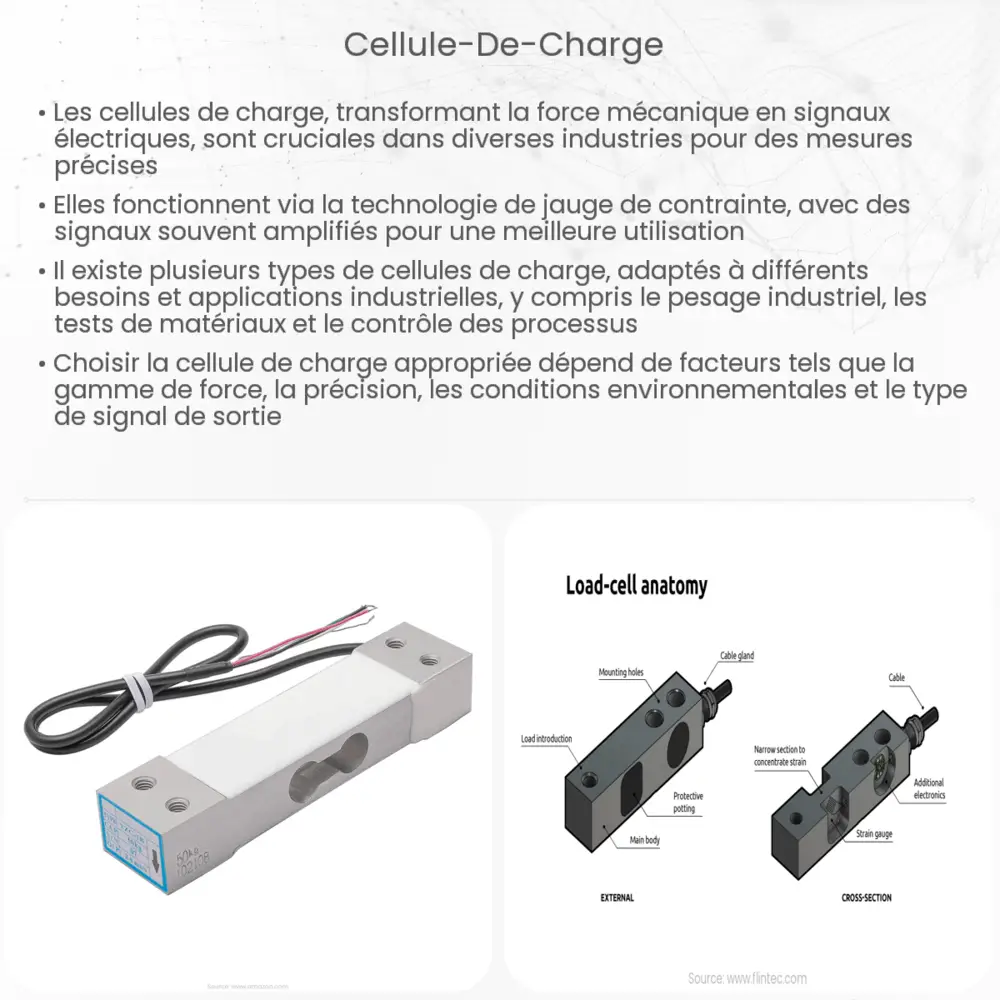

Le cœur d’une cellule de charge est constitué d’un élément élastique, souvent en acier ou en alliage d’aluminium, qui se déforme sous l’effet d’une charge. Cette déformation est captée par des jauges de contrainte collées sur l’élément. Les jauges de contrainte sont des dispositifs électriques qui changent de résistance lorsqu’elles sont étirées ou compressées. Lorsque la cellule de charge est chargée, les jauges de contrainte subissent une déformation, entraînant un changement de leur résistance électrique. Ce changement est proportionnel à la force appliquée, et il est ensuite converti en un signal électrique mesurable.
Types de Cellules de Charge
Il existe plusieurs types de cellules de charge, chacune adaptée à des applications spécifiques :
- Cellules de charge à compression : Utilisées pour mesurer la force en compression, typiquement dans les balances industrielles.
- Cellules de charge en tension : Conçues pour mesurer les forces de traction, comme dans les systèmes de levage.
- Cellules de charge de cisaillement : Mesurent la force de cisaillement, souvent utilisées dans les systèmes de pesage de véhicules.
- Cellules de charge à flexion : Adaptées pour les applications à faible capacité, comme les balances de laboratoire.
Applications des Cellules de Charge
Les cellules de charge sont utilisées dans une multitude d’applications. En voici quelques exemples :
- Pesage Industriel : Dans les industries, elles sont utilisées pour peser des matières premières, des produits finis, et dans le contrôle de la qualité.
- Test et Mesure : Les cellules de charge jouent un rôle crucial dans les tests de matériaux et la mesure de force dans les laboratoires de recherche.
- Aéronautique : Elles sont employées pour tester la résistance des matériaux et des structures dans l’industrie aéronautique.
- Médical : Utilisées pour mesurer la force dans divers équipements médicaux, comme les fauteuils roulants électriques.
Ces dispositifs jouent un rôle clé dans de nombreux secteurs en offrant précision et fiabilité dans la mesure de force et de poids.
Avantages et Considérations Techniques des Cellules de Charge
Les cellules de charge offrent une précision et une fiabilité élevées, ce qui les rend indispensables dans de nombreuses applications. Elles sont conçues pour résister à des conditions difficiles telles que les variations de température, les charges dynamiques et l’humidité. De plus, la variété des tailles et des formes disponibles permet une intégration facile dans différents systèmes.
Cependant, pour maintenir leur précision, les cellules de charge doivent être correctement installées et calibrées. Les erreurs de montage, comme l’alignement incorrect ou le serrage excessif, peuvent affecter les performances. De plus, une calibration régulière est nécessaire pour assurer la précision des mesures au fil du temps.
Évolution Technologique et Tendances Futures
La technologie des cellules de charge continue d’évoluer. Les développements récents incluent l’intégration de technologies sans fil et la miniaturisation, qui ouvrent de nouvelles possibilités pour des applications portables et IoT (Internet des Objets). L’avenir pourrait voir l’émergence de cellules de charge encore plus précises, durables et adaptées à des environnements spécifiques, comme les conditions extrêmes ou les espaces confinés.
Conclusion
Les cellules de charge sont des outils essentiels dans de nombreux domaines, allant de l’industrie au médical. Leur capacité à convertir précisément une force en un signal électrique permet une grande variété d’applications. Bien que leur conception et leur utilisation nécessitent une compréhension technique, les avantages en termes de précision et de fiabilité justifient leur popularité. Avec l’évolution continue de la technologie, les cellules de charge restent à l’avant-garde de la mesure et du contrôle de force, jouant un rôle clé dans l’innovation et l’efficacité des processus dans de nombreux secteurs.
