Introducción al Tiristor Triodo Bidireccional (Triac)
El Triac, también conocido como Tiristor Triodo Bidireccional, es un dispositivo semiconductor que se utiliza extensamente en control de potencia y en aplicaciones de conmutación. Posee la capacidad de conducir la corriente en ambas direcciones, lo que lo distingue de otros tiristores como el SCR, que sólo pueden conducir corriente en una dirección.
Estructura y Funcionamiento del Triac

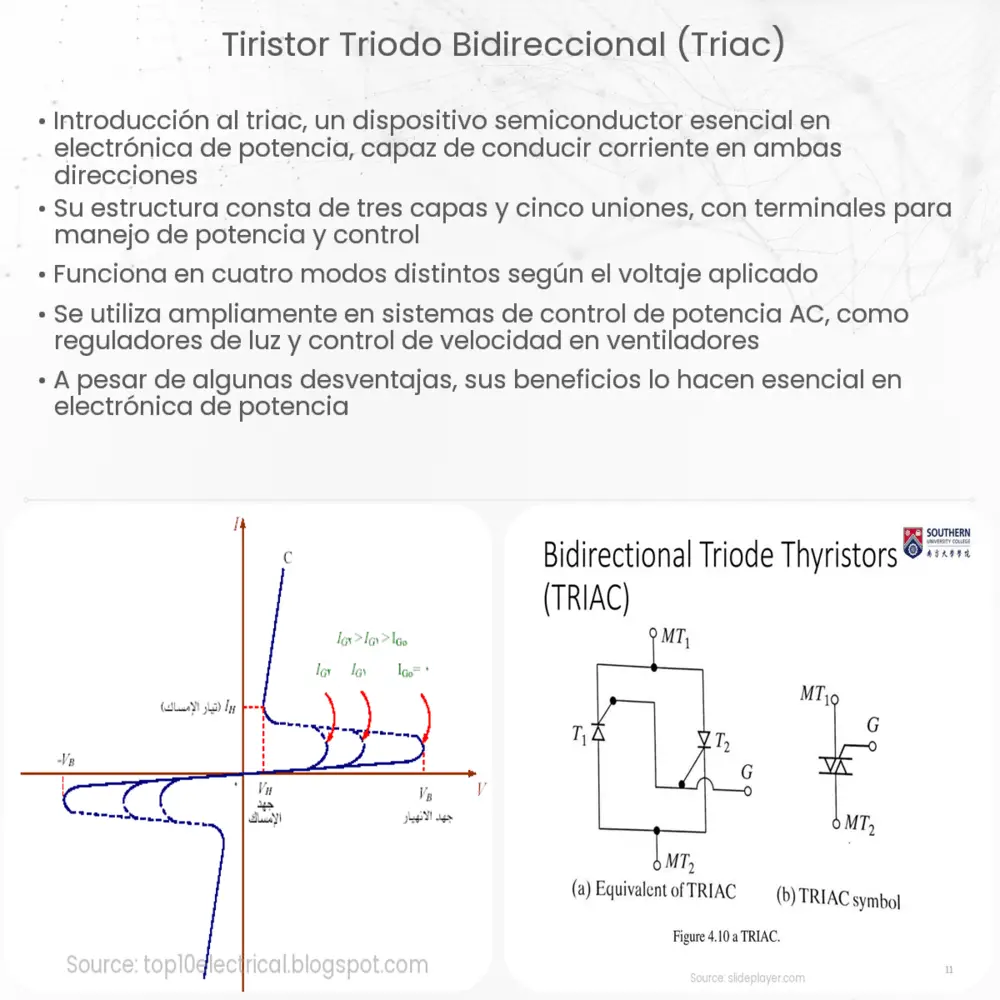

El Triac es un dispositivo de cinco capas con tres terminales: MT1 (Terminal Principal 1), MT2 (Terminal Principal 2) y G (Gate o Puerta). Su diseño de capas consiste en alternar tipo P y tipo N, comenzando y terminando con el tipo N. En otras palabras, la estructura del Triac es similar a dos tiristores SCR colocados en paralelo pero en direcciones opuestas, aunque en un solo encapsulado.
El funcionamiento de un Triac se basa en el control de la corriente que fluye entre los terminales MT1 y MT2 a través del terminal de puerta (G). La corriente en la puerta puede controlar la conducción en ambas direcciones, lo que le da al Triac su característica bidireccional.
Características y Aplicaciones del Triac
- Conducción bidireccional: Como se mencionó anteriormente, a diferencia de otros tiristores, el Triac puede conducir la corriente en ambas direcciones. Esto es útil en aplicaciones de CA donde la polaridad de la tensión cambia en cada ciclo.
- Control de potencia: Los Triacs se utilizan ampliamente en controladores de potencia de CA debido a su capacidad para controlar la potencia en función de la corriente de puerta. Esto es especialmente útil en reguladores de luz y motores de velocidad variable.
- Conmutación: Los Triacs también son excelentes para aplicaciones de conmutación, como en sistemas de iluminación o calefacción, donde se requiere un interruptor que pueda ser controlado electrónicamente.
En la siguiente sección, exploraremos más a fondo cómo funcionan los Triacs, cómo se comportan en diferentes condiciones de funcionamiento y cómo podemos usarlos en varios circuitos.
Funcionamiento del Triac
El Triac puede ser activado mediante una corriente positiva o negativa en su terminal de puerta, y esto es independiente de la polaridad del voltaje en sus terminales principales (MT1 y MT2). Por lo tanto, puede operar en los cuatro cuadrantes del gráfico de corriente-voltaje. Sin embargo, es importante señalar que el disparo del Triac es más sensible cuando se aplica una corriente positiva a la puerta con MT2 positivo o una corriente negativa a la puerta con MT2 negativo.
Uso del Triac en Circuitos
El Triac se utiliza en una variedad de aplicaciones donde se requiere control de potencia o conmutación. Algunos ejemplos de estos circuitos incluyen controles de iluminación, reguladores de velocidad de motores de CA y sistemas de control de temperatura. Una de las aplicaciones más comunes del Triac es en los reguladores de luz o dimmers, donde el tiempo de encendido del Triac se controla para variar la cantidad de luz que emite una lámpara.
- Control de Iluminación: En los dimmers, la corriente de puerta se aplica en un punto específico durante cada ciclo de CA. Cuanto más temprano se dispara el Triac en el ciclo, más luz emitirá la lámpara.
- Control de Velocidad de Motores de CA: En un controlador de velocidad de un motor de CA, se aplica una técnica similar a la de los dimmers. En este caso, se ajusta el tiempo de disparo del Triac para controlar la velocidad del motor.
- Sistemas de Control de Temperatura: En los sistemas de control de temperatura, el Triac se utiliza para encender y apagar un dispositivo de calefacción o refrigeración. El tiempo de encendido y apagado se controla para mantener la temperatura deseada.
Conclusión
En conclusión, el Triac es un dispositivo semiconductor versátil que juega un papel crucial en muchas aplicaciones de control de potencia y conmutación. Con su capacidad para conducir la corriente en ambas direcciones y ser controlado mediante una corriente de puerta, ofrece una gran flexibilidad en el diseño de circuitos. Sin embargo, al igual que cualquier otro componente, se deben considerar sus características y limitaciones para garantizar un funcionamiento seguro y eficiente en cualquier aplicación.
