Seguidores de voltaje

Explora el funcionamiento, las aplicaciones, ventajas y desventajas de los seguidores de voltaje en electrónica moderna.

Seguidores de voltaje

Introducción a los Seguidores de Voltaje

Los seguidores de voltaje son una parte esencial de los sistemas de electrónica y circuitos, los cuales son utilizados ampliamente en una variedad de aplicaciones. Estos son, básicamente, amplificadores operacionales que funcionan en un modo de retroalimentación negativa de la unidad, lo que significa que la salida es una réplica de la entrada, pero sin ninguna amplificación de la señal.

Funcionamiento de los Seguidores de Voltaje

Un seguidor de voltaje, como su nombre lo indica, sigue la tensión de entrada. En términos más técnicos, es un tipo de configuración de amplificador operacional donde la ganancia de voltaje es igual a uno. En esta configuración, la señal de entrada es directamente alimentada a la terminal no inversora del amplificador operacional y la salida se retroalimenta a la entrada inversora del mismo. Esto implica que el voltaje de entrada y salida es el mismo, haciendo que el circuito funcione como un seguidor de voltaje.

Aplicaciones de los Seguidores de Voltaje

  1. Impedancia de entrada alta: Un seguidor de voltaje tiene una impedancia de entrada muy alta, lo que significa que no carga la fuente de señal. Esta es una propiedad importante para evitar la distorsión de la señal.
  2. Impedancia de salida baja: La impedancia de salida de un seguidor de voltaje es muy baja, lo que significa que puede proporcionar la corriente necesaria a las cargas conectadas sin distorsionar la señal de salida.
  3. Amplificación de corriente: Aunque un seguidor de voltaje no proporciona ganancia de voltaje, puede proporcionar ganancia de corriente. Esto puede ser útil en diversas aplicaciones donde se necesita una corriente de salida más alta que la de entrada.

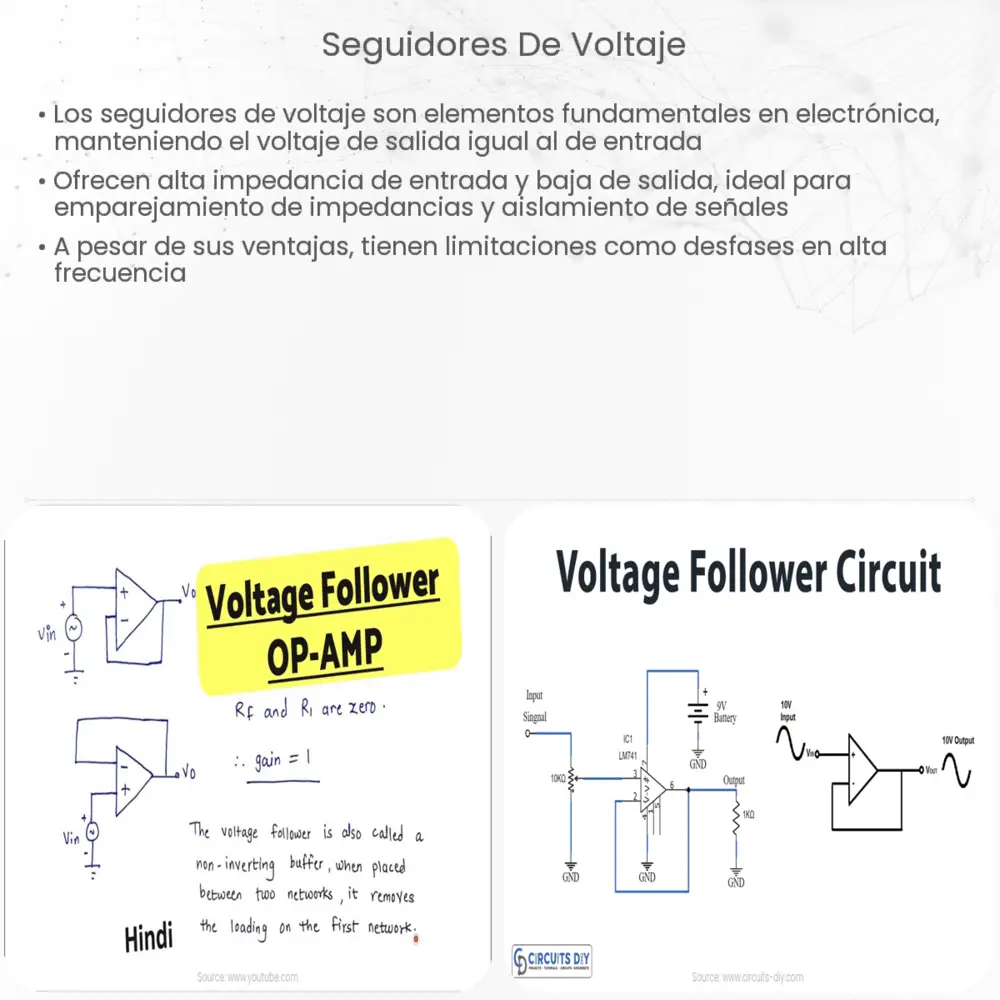

Configuración de un Seguidor de Voltaje

La configuración de un seguidor de voltaje es bastante sencilla. Consiste en un amplificador operacional, donde la salida del amplificador se retroalimenta directamente a la entrada inversora. El voltaje de entrada se aplica a la entrada no inversora. Debido a la alta ganancia del amplificador operacional, la entrada inversora sigue la no inversora, produciendo una salida que es prácticamente la misma que la entrada.

Consideraciones Técnicas en los Seguidores de Voltaje

En los seguidores de voltaje, es esencial tener en cuenta ciertos aspectos técnicos. Por ejemplo, el rango de voltaje de entrada debe estar dentro de los límites permitidos por el amplificador operacional para evitar la saturación. Además, es importante considerar la velocidad de respuesta del amplificador operacional, especialmente si se utilizan señales de alta frecuencia.

Ventajas de los Seguidores de Voltaje

  • Menor distorsión de la señal: Como el seguidor de voltaje no amplifica la señal, sino que simplemente la «sigue», existe una menor posibilidad de distorsión de la señal.
  • Mayor eficiencia: Debido a su alta impedancia de entrada y baja impedancia de salida, los seguidores de voltaje pueden ser extremadamente eficientes, especialmente cuando se utilizan para alimentar cargas de baja impedancia.
  • Facilidad de uso: Debido a su simple configuración, los seguidores de voltaje son fáciles de usar y requieren pocos componentes adicionales.

Desventajas de los Seguidores de Voltaje

Aunque los seguidores de voltaje tienen varias ventajas, también presentan algunas desventajas. Principalmente, no ofrecen ninguna amplificación de la señal de voltaje. Además, a pesar de su alta velocidad de respuesta, pueden no ser adecuados para algunas aplicaciones de alta frecuencia debido a las limitaciones inherentes de los amplificadores operacionales.

Conclusión

Los seguidores de voltaje, siendo una configuración importante de los amplificadores operacionales, desempeñan un papel crucial en la electrónica moderna. Aunque no proporcionan amplificación de voltaje, ofrecen varias ventajas como la amplificación de corriente, alta impedancia de entrada, baja impedancia de salida y facilidad de uso. A pesar de sus limitaciones, los seguidores de voltaje son una herramienta indispensable en el diseño de circuitos y sistemas electrónicos, siendo utilizados en una variedad de aplicaciones en áreas como la electrónica de consumo, la tecnología de la información y la comunicación, y más.
