Explore las rejillas de Bragg, su funcionamiento basado en la difracción, y sus aplicaciones en física y telecomunicaciones.
Introducción a las Rejillas de Bragg
Las rejillas de Bragg, que llevan el nombre del físico británico William Lawrence Bragg, son un instrumento esencial en el campo de la física de la luz y la cristalografía. Estas estructuras periódicas actúan como espejos para la luz, y su funcionamiento se basa en el fenómeno conocido como difracción de Bragg.
Difracción de Bragg
Para entender cómo funcionan las rejillas de Bragg, primero necesitamos entender el concepto de la difracción de Bragg. En 1912, W. L. Bragg propuso una ley simple para describir el fenómeno de la difracción de rayos X por cristales. La Ley de Bragg establece que cuando un haz de rayos X incide en una capa de átomos en un cristal, los rayos se difractan y pueden interferir constructivamente si se cumple la relación:
- nλ = 2d sen θ
Donde n es el orden de la difracción, λ es la longitud de onda de los rayos X, d es la distancia entre las capas de átomos en el cristal, y θ es el ángulo de incidencia.
Funcionamiento de las Rejillas de Bragg

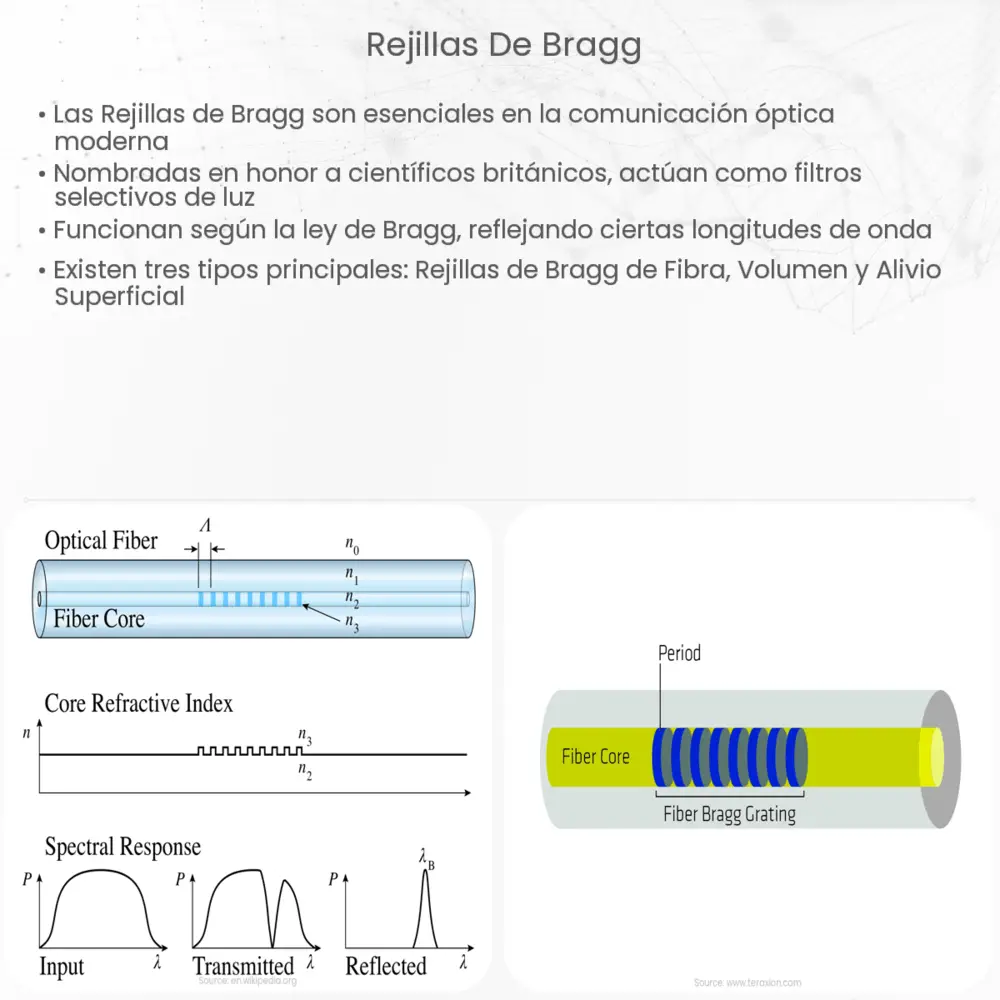

Las rejillas de Bragg funcionan según la misma ley de difracción que los cristales. Están compuestas por una serie de capas reflectantes, separadas por una distancia uniforme. Cuando la luz incide en estas capas, se refleja y se difracta, y si se cumplen las condiciones de la Ley de Bragg, la interferencia de estas ondas difractadas puede ser constructiva, resultando en un haz de luz reflejado fuerte.
El parámetro crítico aquí es el ‘espaciado de las rejillas’, que es la distancia entre las capas reflectantes. Este espaciado determina qué longitudes de onda de la luz serán reflejadas fuertemente por la rejilla, y cuáles pasarán a través de ella. Por lo tanto, las rejillas de Bragg pueden usarse para filtrar la luz por longitud de onda, es decir, para seleccionar colores específicos de un haz de luz blanca.
Es esencial destacar que la luz no solo puede ser reflejada, sino también transmitida o absorbida, dependiendo de las propiedades del material de la rejilla y de la longitud de onda de la luz incidente.
Aplicaciones de las Rejillas de Bragg
Las rejillas de Bragg tienen una amplia gama de aplicaciones en diversas áreas de la física y la ingeniería. Un uso común es en los espectrómetros, donde se utilizan para dispersar la luz en sus componentes espectrales. Los Filtros de Rejilla de Bragg (FBG, por sus siglas en inglés) también son fundamentales en la industria de las telecomunicaciones para filtrar longitudes de onda específicas de la luz.
Otro uso importante de las rejillas de Bragg es en los láseres de fibra. En estos dispositivos, una sección de la fibra óptica está estructurada como una rejilla de Bragg para reflejar una longitud de onda específica de la luz, actuando como una cavidad resonante para la luz láser.
Además, las rejillas de Bragg se están utilizando cada vez más en la sensación de fibra óptica. En estos sistemas, se inscribe una rejilla de Bragg en una fibra óptica, y las variaciones en la longitud de onda reflejada por la rejilla se utilizan para medir la tensión, la temperatura, la presión y otras cantidades físicas.
Conclusión
Las rejillas de Bragg son un fenómeno fascinante y versátil en la física óptica, cuyo principio de funcionamiento se basa en la ley de difracción de Bragg. Son elementos clave en muchos dispositivos ópticos, desde espectrómetros hasta láseres de fibra y sensores. A medida que la tecnología óptica continúa avanzando, es probable que las rejillas de Bragg jueguen un papel cada vez más importante en el desarrollo de dispositivos ópticos avanzados y sistemas de sensación.
Por último, el estudio de las rejillas de Bragg no solo nos permite entender mejor cómo interactúa la luz con las estructuras periódicas, sino que también proporciona una valiosa herramienta para manipular y controlar la luz en una variedad de aplicaciones prácticas.
