Introducción a los Circuladores Ópticos
Los circuladores ópticos son dispositivos importantes en el campo de la óptica y las telecomunicaciones, proporcionando una funcionalidad vital en numerosas aplicaciones. Estos dispositivos permiten que la luz fluya en una sola dirección desde el puerto de entrada al puerto de salida, protegiendo eficazmente los componentes sensibles del sistema de señales reflejadas o retroreflejadas.
Principios de Funcionamiento
Un circulador óptico típico tiene tres puertos: P1, P2 y P3. En su funcionamiento más básico, la luz que entra por P1 saldrá por P2, la que entra por P2 saldrá por P3 y la que entra por P3 saldrá por P1. Lo más importante es que cualquier luz que se refleje de regreso al circulador se dirigirá al siguiente puerto en la secuencia, en lugar de regresar por el puerto por el que entró.
Aplicaciones de los Circuladores Ópticos
- Telecomunicaciones: Los circuladores ópticos desempeñan un papel crucial en las redes de fibra óptica, permitiendo la transmisión bidireccional de datos en una sola fibra. Esto es especialmente útil en las redes de telecomunicaciones donde el espacio y el costo de la fibra son factores limitantes.
- Sensores de fibra óptica: En los sistemas de detección de fibra óptica, los circuladores ópticos se utilizan para separar las señales incidentes de las reflejadas, permitiendo la medición precisa de parámetros físicos como temperatura, presión, o tensión.
Construcción y Tipos de Circuladores Ópticos

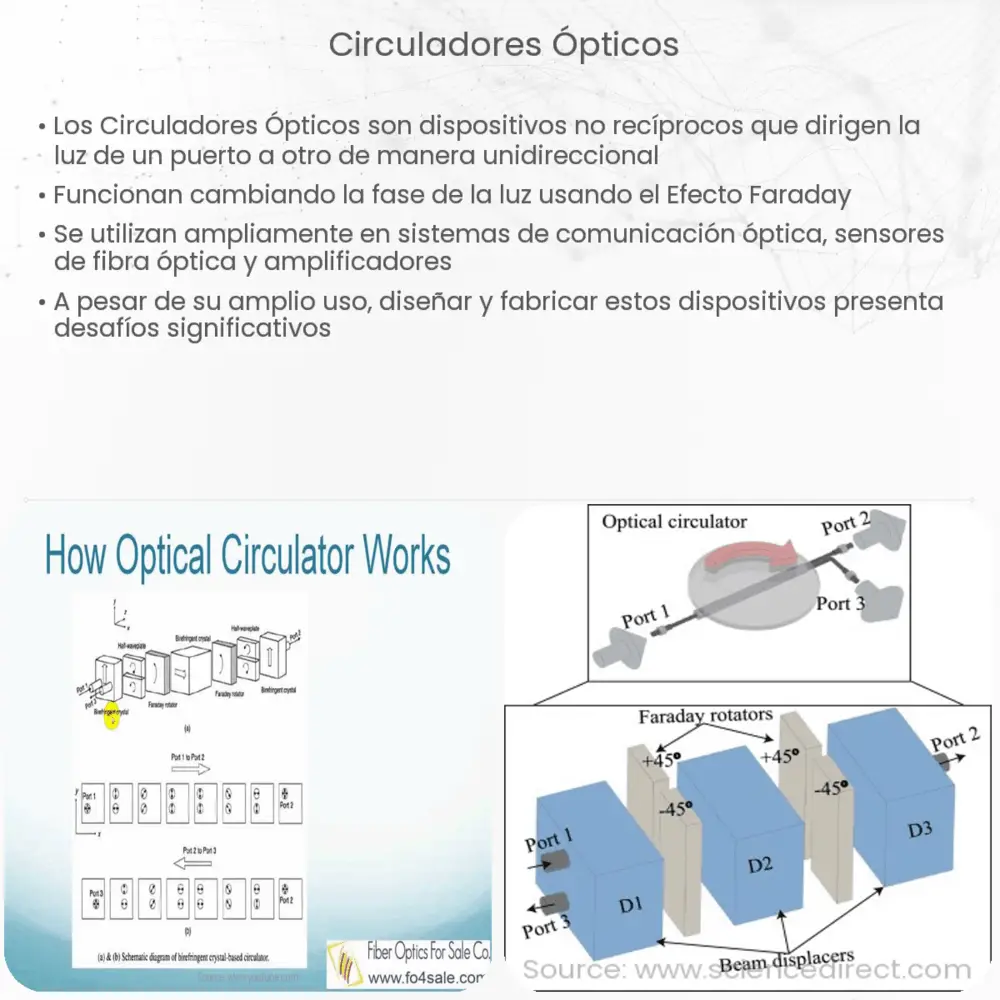

Los circuladores ópticos pueden ser de varias formas y tamaños dependiendo de las especificaciones del sistema en el que se van a implementar. Sin embargo, la mayoría se basan en el principio del efecto Faraday, un fenómeno de rotación de polarización de la luz. Según este principio, cuando un haz de luz atraviesa un medio magneto-óptico en presencia de un campo magnético, la polarización del haz de luz gira en la dirección del campo magnético.
Los tipos de circuladores ópticos se pueden clasificar en términos de su estructura física, y existen principalmente dos tipos: circuladores de 3 puertos y de 4 puertos. Los circuladores de 3 puertos son los más comunes y funcionan en la forma que describimos anteriormente. Los circuladores de 4 puertos, por otro lado, tienen un puerto adicional que puede usarse para diversas finalidades, como la adición de una señal óptica adicional.
Ventajas y Desventajas de los Circuladores Ópticos
Los circuladores ópticos presentan varias ventajas, pero también algunos inconvenientes. Entre las ventajas destacan su capacidad para transmitir señales de luz en una dirección, su alta aislación entre puertos y su habilidad para operar en una amplia gama de longitudes de onda. Estas características hacen que sean ideales para su uso en diversas aplicaciones, desde las telecomunicaciones hasta la instrumentación científica.
Sin embargo, los circuladores ópticos también tienen algunas desventajas. En primer lugar, su costo puede ser significativo, especialmente para los circuladores de alta calidad. Además, los circuladores ópticos suelen ser dispositivos delicados que requieren un manejo cuidadoso y una instalación correcta para evitar daños.
Futuro de los Circuladores Ópticos
El futuro de los circuladores ópticos parece prometedor. Con el crecimiento constante de las redes de fibra óptica y el avance en la investigación de nuevas aplicaciones de la tecnología óptica, es probable que la demanda de circuladores ópticos siga aumentando. Los avances en la fabricación y la miniaturización también podrían llevar a la creación de circuladores ópticos más pequeños, más eficientes y menos costosos, ampliando aún más su rango de aplicaciones potenciales.
Conclusión
En resumen, los circuladores ópticos son herramientas esenciales en la óptica moderna, desempeñando un papel crítico en la dirección del flujo de luz en sistemas ópticos y de telecomunicaciones. A pesar de sus desafíos y limitaciones, los circuladores ópticos ofrecen un conjunto único de características que los hacen invaluables en una serie de aplicaciones. Con los avances tecnológicos en curso, podemos esperar que estos dispositivos sigan evolucionando, mejorando y encontrando nuevas formas de servir en nuestro mundo cada vez más conectado y dependiente de la luz.
