Introducción al Regulador de Voltaje en Serie
El regulador de voltaje en serie es un componente esencial en el campo de la electrónica, particularmente en sistemas de suministro de energía. Su principal función es mantener un nivel constante de voltaje de salida, independientemente de las fluctuaciones en la tensión de entrada o la carga conectada.

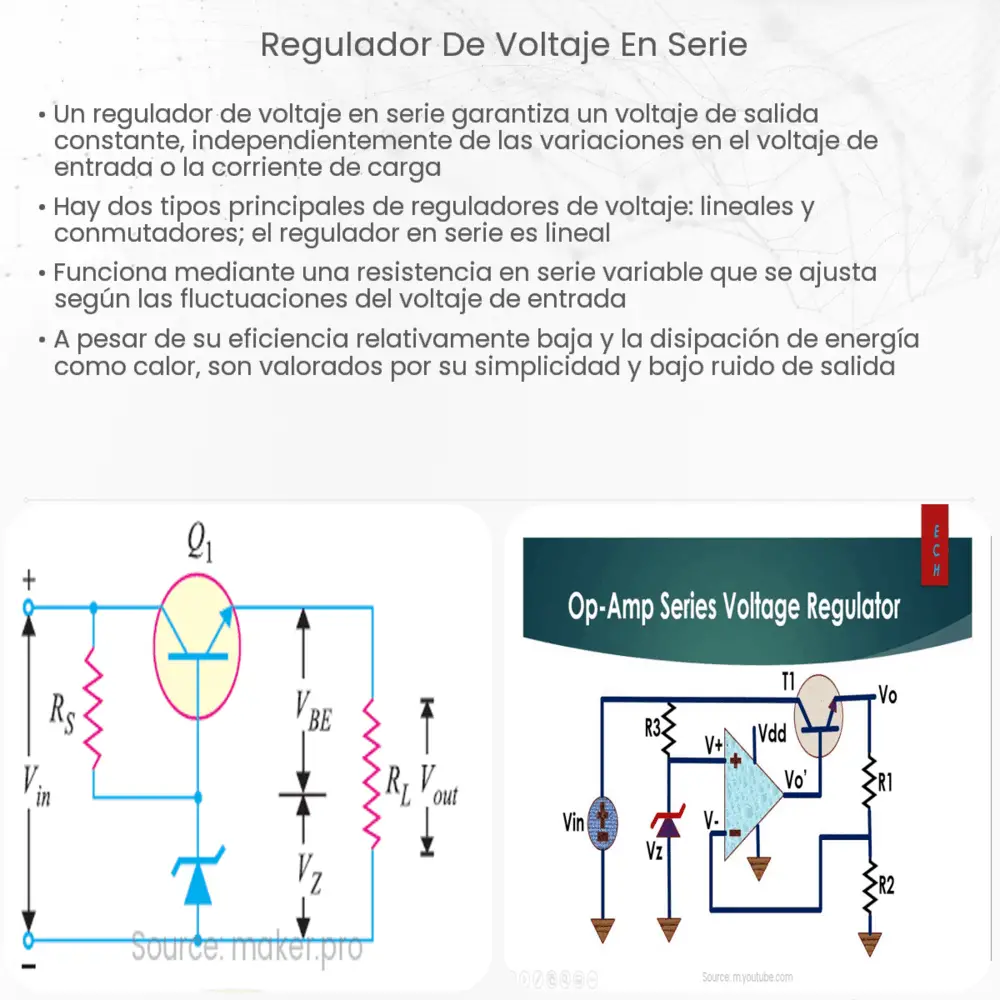

Funcionamiento de los Reguladores de Voltaje en Serie
El principio de funcionamiento de un regulador de voltaje en serie radica en la capacidad de un dispositivo semiconductor para variar su resistencia en respuesta a los cambios en la tensión de entrada. Al hacer esto, se asegura que la tensión de salida permanezca constante.
El elemento principal de un regulador de este tipo es un transistor, el cual opera en su región activa. Es en esta región donde el transistor se comporta como un dispositivo resistivo, permitiendo así un ajuste preciso del voltaje de salida.
Tipos de Reguladores de Voltaje en Serie
Los reguladores de voltaje en serie pueden ser de dos tipos principales:
- Reguladores de Voltaje Fijos: Estos reguladores proporcionan un voltaje de salida fijo. Los reguladores de voltaje de serie fijos más comunes son los de la serie 78XX, donde XX representa el voltaje de salida del regulador. Por ejemplo, un 7805 es un regulador de voltaje de 5V.
- Reguladores de Voltaje Ajustables: Los reguladores ajustables permiten al usuario seleccionar el voltaje de salida dentro de un rango predeterminado. La serie LM317 es un ejemplo común de este tipo de reguladores.
Aplicaciones de los Reguladores de Voltaje en Serie
Los reguladores de voltaje en serie se utilizan en una amplia gama de aplicaciones. Son esenciales en cualquier dispositivo que requiera un suministro de voltaje constante y estable. Algunas de las aplicaciones más comunes incluyen:
- Suministro de energía para circuitos integrados.
- Fuentes de alimentación de laboratorio ajustables.
- Sistemas de carga de baterías.
- Regulación de voltaje en sistemas de energía renovable.
Ventajas y Desventajas de los Reguladores de Voltaje en Serie
Al igual que cualquier otro componente electrónico, los reguladores de voltaje en serie tienen sus ventajas y desventajas. En términos de ventajas, se destacan por su capacidad para proporcionar un voltaje de salida constante y preciso, lo que es esencial para el correcto funcionamiento de muchos circuitos electrónicos. También son relativamente fáciles de usar y disponen de una amplia gama de opciones, tanto fijas como ajustables.
Por otro lado, las desventajas incluyen la disipación de energía en forma de calor, lo cual puede requerir el uso de disipadores de calor en aplicaciones de alta potencia. Además, el voltaje de salida puede verse afectado por la resistencia de carga, especialmente en dispositivos de baja potencia.
Consideraciones al usar un Regulador de Voltaje en Serie
Para un uso adecuado de los reguladores de voltaje en serie, hay varias consideraciones importantes a tener en cuenta. En primer lugar, es esencial elegir el regulador adecuado para la tensión y la corriente requeridas en la aplicación específica. Además, se debe considerar la disipación de calor y, si es necesario, usar un disipador de calor adecuado.
Finalmente, es importante tener en cuenta que, a pesar de la capacidad de estos reguladores para mantener un voltaje constante, siempre habrá una pequeña variación en el voltaje de salida debido a los cambios en la carga y la tensión de entrada. Este fenómeno se conoce como ripple y debe tenerse en cuenta en aplicaciones que requieren una tensión muy estable.
Conclusión
En resumen, los reguladores de voltaje en serie son una herramienta esencial en el mundo de la electrónica, proporcionando una tensión de salida constante para una amplia variedad de dispositivos y aplicaciones. A pesar de las desventajas, como la disipación de calor y el efecto del ripple, con una correcta elección y diseño de circuitos, pueden ser extremadamente efectivos y útiles. Como cualquier componente, su uso correcto depende de la comprensión de sus características, limitaciones y requisitos.
