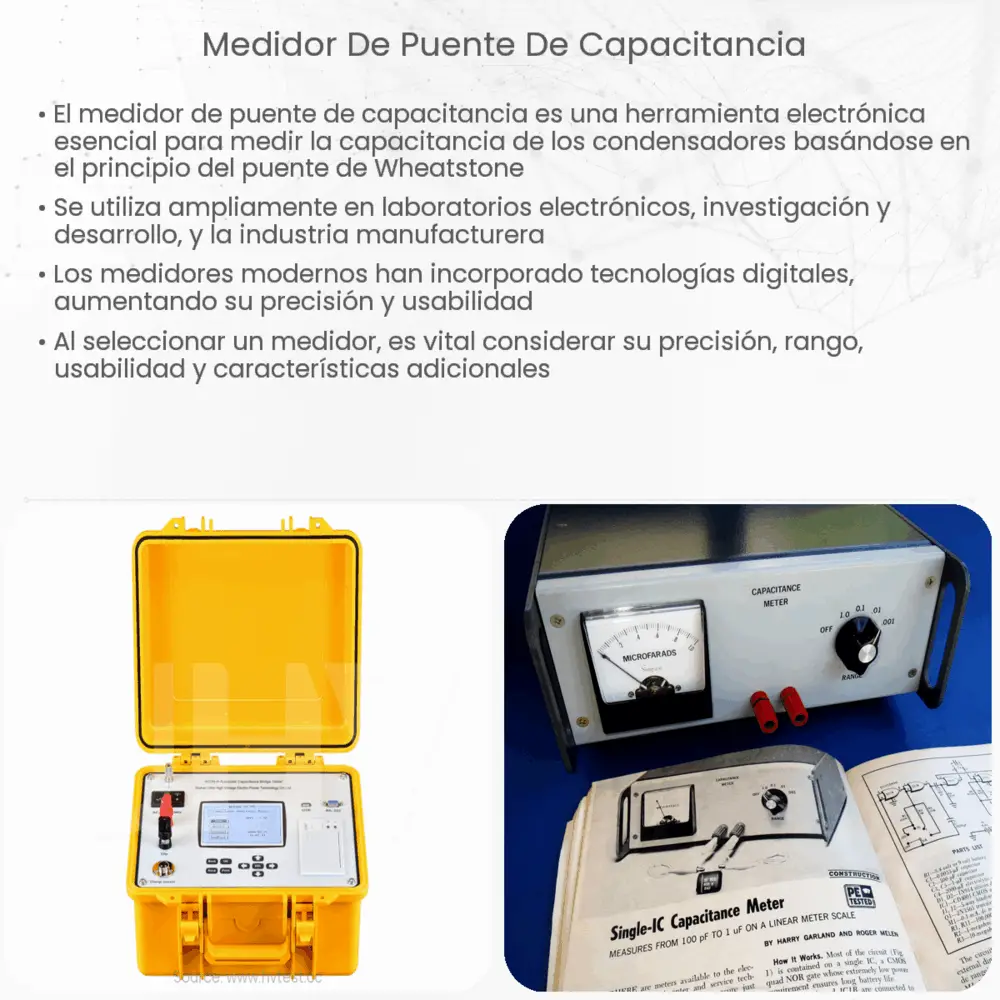

Introducción al Medidor de Puente de Capacitancia
El medidor de puente de capacitancia es un dispositivo de medición esencial en el ámbito de la electrónica. Este instrumento se utiliza principalmente para medir la capacitancia de los condensadores con una precisión y eficiencia excepcionales.
Funcionamiento del Medidor de Puente de Capacitancia
Un medidor de puente de capacitancia opera con base en el principio del puente de Wheatstone, un circuito eléctrico utilizado para medir un valor desconocido de resistencia comparándolo con valores conocidos. Sin embargo, en lugar de resistencias, un medidor de puente de capacitancia compara capacitancias.
- En un circuito de puente de capacitancia, un condensador desconocido se conecta a un lado del puente, mientras que un condensador con capacitancia conocida se conecta al otro lado.
- Se aplica una señal de frecuencia constante a través del puente. La frecuencia se mantiene constante para asegurar que las reactancias capacitivas en el puente sean estables.
- El medidor equilibra el puente variando la capacitancia en el lado del condensador conocido. Cuando el puente está en equilibrio, la diferencia de potencial en el centro del puente es cero.
- En ese punto, la capacitancia del condensador desconocido puede determinarse midiendo la capacitancia del condensador conocido.
Ventajas de un Medidor de Puente de Capacitancia
Los medidores de puente de capacitancia son reconocidos por su precisión y eficiencia. Son especialmente útiles cuando se necesita medir la capacitancia con precisión, incluso en la presencia de una resistencia parásita.
- Los medidores de puente de capacitancia permiten una medición precisa de capacitancias de baja y alta frecuencia.
- Estos dispositivos pueden medir una amplia gama de valores de capacitancia, desde picofaradios (pF) hasta microfaradios (µF).
- Algunos modelos también pueden medir la resistencia de aislamiento (Rins) y la tangente de pérdida dieléctrica (D), proporcionando un análisis más completo de las propiedades eléctricas del condensador.
En la siguiente parte de este artículo, discutiremos las aplicaciones y consideraciones al utilizar un medidor de puente de capacitancia.
Aplicaciones del Medidor de Puente de Capacitancia
Los medidores de puente de capacitancia se utilizan en una amplia variedad de aplicaciones y sectores. Estos incluyen la industria electrónica, la investigación científica y el control de calidad de los condensadores.
- En la industria electrónica, estos dispositivos son esenciales para garantizar que los componentes cumplen con las especificaciones de diseño. Esto es crucial para el rendimiento y la fiabilidad de los productos electrónicos.
- En la investigación científica, los medidores de puente de capacitancia se utilizan para caracterizar materiales y para estudiar las propiedades dieléctricas de diferentes sustancias.
- En el control de calidad, estos instrumentos son vitales para garantizar que los condensadores cumplan con los estándares de rendimiento y seguridad requeridos.
Consideraciones al Utilizar un Medidor de Puente de Capacitancia
A pesar de las ventajas y aplicaciones de los medidores de puente de capacitancia, existen algunas consideraciones importantes a tener en cuenta al utilizar estos dispositivos:
- La precisión de las medidas depende en gran medida de la estabilidad de la frecuencia de la señal aplicada al puente.
- La presencia de resistencias parásitas puede afectar a la precisión de la medición. Algunos medidores de puente de capacitancia tienen funciones para compensar estas resistencias parásitas.
- Es importante mantener el dispositivo en un ambiente controlado para evitar fluctuaciones en las medidas causadas por cambios en la temperatura y la humedad.
Conclusión
En resumen, el medidor de puente de capacitancia es un dispositivo valioso para la medición precisa de capacitancias. Este instrumento juega un papel esencial en la industria electrónica, la investigación científica y el control de calidad de los condensadores. Su precisión y versatilidad lo convierten en una herramienta indispensable en cualquier laboratorio o taller de electrónica. Sin embargo, al utilizar un medidor de puente de capacitancia, es crucial tener en cuenta la estabilidad de la señal de frecuencia, la presencia de resistencias parásitas y las condiciones ambientales para obtener medidas precisas y fiables.
