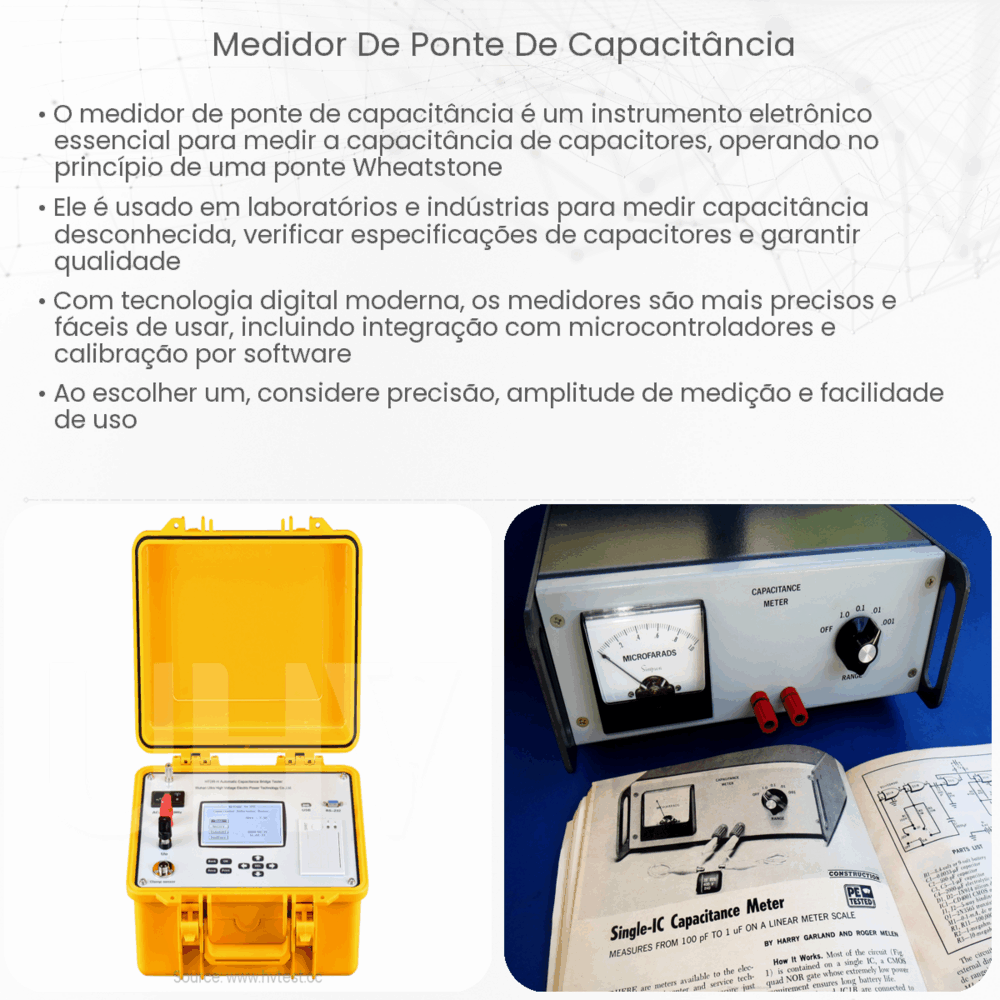

O que é um Medidor de Ponte de Capacitância?
Um Medidor de Ponte de Capacitância é um instrumento eletrônico usado para medir a capacitância de componentes eletrônicos, em especial, os capacitores. A capacidade de medir a capacitância com precisão é fundamental em diversas áreas da eletrônica, desde o design de circuitos até a manutenção e diagnóstico de falhas.
Princípios de Funcionamento
O conceito subjacente ao Medidor de Ponte de Capacitância é a “ponte”, um arranjo específico de componentes elétricos que pode equilibrar duas pernas de um circuito. A ideia básica é comparar a capacitância desconhecida com uma capacitância conhecida, ajustando os valores até que o circuito esteja equilibrado. Quando o circuito está equilibrado, a capacitância desconhecida pode ser determinada com base na capacitância padrão conhecida.
Componentes de um Medidor de Ponte de Capacitância
- Fonte de alimentação: Fornece a energia necessária para o funcionamento do dispositivo.
- Detector: Sensível o suficiente para determinar o desequilíbrio no circuito da ponte.
- Capacitância padrão: Uma capacitância de valor conhecido e fixo usada para comparação.
- Variação de resistência e capacitância: Permite ajustar o equilíbrio da ponte.
Uma das vantagens significativas de usar um medidor de ponte para determinar a capacitância é que ele pode fornecer medidas extremamente precisas, particularmente quando as condições são ideais e o operador é experiente no seu uso.
Aplicações do Medidor de Ponte de Capacitância
Este instrumento é amplamente utilizado em laboratórios de eletrônica, instituições de pesquisa, indústrias de fabricação de componentes e em locais onde é necessário diagnosticar e resolver problemas relacionados a capacitores. Além da medição da capacitância, o medidor de ponte pode ser utilizado para determinar outros parâmetros elétricos, como a resistência e a indutância, dependendo da configuração e do design específico do instrumento.
Em aplicações mais avançadas, tais medidores também podem fornecer informações sobre a qualidade (ou fator Q) de um capacitor, que é uma medida da “perda” no capacitor devido a resistências internas e outros efeitos.
A seguir, vamos explorar mais detalhadamente o funcionamento interno, os métodos de calibração e as precauções ao usar um Medidor de Ponte de Capacitância.
Funcionamento Interno do Medidor de Ponte de Capacitância
Internamente, o medidor é constituído por uma série de componentes eletrônicos que trabalham em conjunto para determinar a capacitância. Quando um capacitor é conectado ao medidor, uma corrente é aplicada através dele. Esta corrente gera uma diferença de potencial que varia dependendo da capacitância do componente. O medidor, então, compara essa diferença com a de uma capacitância padrão e, a partir daí, determina o valor da capacitância desconhecida.
Métodos de Calibração
Para garantir a precisão das medições, é crucial calibrar regularmente o medidor de ponte de capacitância. A calibração envolve comparar e ajustar as leituras do medidor com padrões de referência conhecidos. Em muitos casos, os próprios dispositivos vêm com capacidades de auto-calibração, simplificando o processo. No entanto, para um rigor máximo, pode ser necessária a calibração manual em ambientes laboratoriais.
Precauções ao Usar o Medidor
- Ambiente: Certifique-se de usar o medidor em um ambiente livre de interferências eletromagnéticas e com uma temperatura estável, pois variações podem afetar a precisão das leituras.
- Manuseio: Evite tocar nos terminais ou conexões durante as medições para prevenir leituras imprecisas causadas pela resistência da pele.
- Limpeza: Mantenha o dispositivo limpo e livre de poeira ou detritos, que podem impactar sua performance.
- Limites do dispositivo: Nunca exceda a capacitância máxima ou voltagem que o medidor pode suportar, para evitar danos ao equipamento.
Conclusão
O Medidor de Ponte de Capacitância é uma ferramenta essencial no campo da eletrônica, oferecendo precisão e confiabilidade nas medições de capacitância. Seu funcionamento, baseado em princípios de equilíbrio de circuitos, torna-o um instrumento altamente eficaz na determinação de valores de capacitores. Como com qualquer ferramenta de precisão, o entendimento correto de seu funcionamento, assim como a adoção de práticas apropriadas de calibração e manuseio, são fundamentais para obter os melhores resultados em suas medições.
