Inversor de Modulación por Ancho de Pulso

Explora el inversor de Modulación por Ancho de Pulso (PWM), su funcionamiento, aplicaciones, desafíos y ventajas en la electrónica de potencia.

Inversor de Modulación por Ancho de Pulso

Inversor de Modulación por Ancho de Pulso: Una Exploración Técnica

El Inversor de Modulación por Ancho de Pulso (PWM, por sus siglas en inglés), es un dispositivo importante y ampliamente utilizado en electrónica de potencia. Este tipo de inversor tiene una variedad de aplicaciones que abarcan desde fuentes de alimentación conmutadas y controles de velocidad para motores de CC, hasta aplicaciones más complejas como en sistemas de energía renovable.

El concepto de modulación por ancho de pulso se basa en la variación del ancho de los pulsos de una señal periódica para transportar información, o, en el caso de un inversor de PWM, para controlar la cantidad de energía enviada a una carga. Este tipo de control es muy eficiente y se utiliza en una variedad de aplicaciones que requieren precisión en el control de potencia.

Funcionamiento del Inversor de PWM

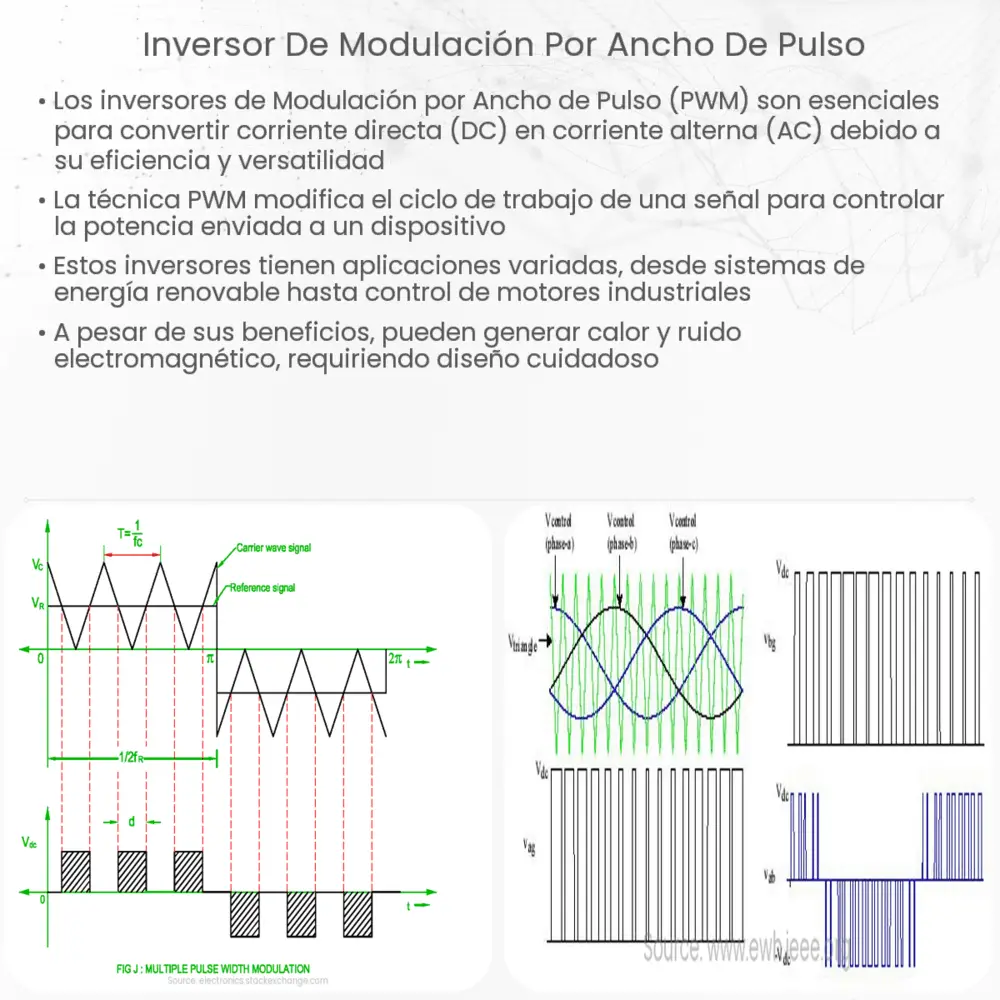

El inversor de PWM transforma una corriente continua (DC) en una corriente alterna (AC) por medio de la modulación del ancho de los pulsos de la señal de salida. La modulación se lleva a cabo al variar el ancho de los pulsos de la señal de acuerdo a una señal de control.

  • Señal de Entrada: Es una corriente continua (DC) que puede provenir de una batería, un panel solar u otra fuente de alimentación DC.
  • Señal de Control: Es una señal alterna (AC) que determina la forma de la señal de salida. Esta señal puede ser sinusoidal, triangular, cuadrada, etc.
  • Señal de Salida: Es una corriente alterna (AC) con una forma de onda modulada según la señal de control.

La principal ventaja de la modulación por ancho de pulso es la eficiencia. Como el inversor está en estado de conducción completa o no conducción en cualquier momento, las pérdidas por conmutación son mínimas. Esto hace que el inversor de PWM sea más eficiente y ahorre energía en comparación con otros tipos de inversores.

Además, el inversor de PWM ofrece un alto grado de control sobre la señal de salida, permitiendo un control preciso de la potencia entregada a la carga. Esto es especialmente útil en aplicaciones donde se requiere un control preciso de la potencia, como en sistemas de motor y aplicaciones de energía renovable.

Aplicaciones del Inversor de PWM

Las aplicaciones del inversor de PWM son vastas debido a su eficiencia y precisión en el control de la potencia. A continuación, se mencionan algunas de sus aplicaciones más comunes:

  • Controles de velocidad de motores de CC: Los inversores de PWM son usados para controlar la velocidad de los motores de corriente continua. Modificando el ancho de los pulsos, se puede controlar la cantidad de energía que se suministra al motor, y por ende, su velocidad.
  • Sistemas de Energía Renovable: En los sistemas de energía solar y eólica, los inversores de PWM se usan para convertir la energía de CC a AC, permitiendo que la energía se utilice en equipos que funcionan con corriente alterna o se alimente a la red eléctrica.
  • Fuentes de Alimentación Conmutadas: Las fuentes de alimentación conmutadas utilizan inversores de PWM para controlar la cantidad de energía que se entrega a la carga. Esto permite un control preciso sobre la potencia y la eficiencia de la conversión de energía.

Desafíos y Consideraciones del Inversor de PWM

A pesar de sus múltiples beneficios, el inversor de PWM también presenta ciertos desafíos. El diseño y la implementación de estos inversores requieren un conocimiento técnico sólido, ya que pequeños errores pueden llevar a ineficiencias y posibles daños a los equipos conectados. Además, la elección de la señal de control adecuada es esencial para el correcto funcionamiento del inversor.

Además, aunque los inversores de PWM son eficientes en términos de energía, pueden generar ruido eléctrico debido a la alta frecuencia de conmutación. Esto puede interferir con otros dispositivos electrónicos y debe ser considerado en el diseño del sistema.

Conclusión

En resumen, el inversor de modulación por ancho de pulso es una herramienta valiosa en la electrónica de potencia, que ofrece alta eficiencia y control preciso de la potencia. A pesar de los desafíos en su implementación y la generación de ruido eléctrico, su utilidad en una amplia gama de aplicaciones, desde controles de velocidad de motores hasta sistemas de energía renovable, hacen de esta tecnología una opción excelente para la conversión de energía de CC a AC.
