Einführung in Pulsweitenmodulationswechselrichter
Ein Pulsweitenmodulationswechselrichter (PWM-Wechselrichter) ist ein elektronisches Gerät, das Gleichstrom (DC) in Wechselstrom (AC) umwandelt. Die Umwandlung erfolgt durch das Schalten von Halbleitern in einer Weise, die die Ausgangsspannungswelle moduliert. Dabei wird die Breite der Pulse, die zur Modulation verwendet werden, verändert – daher der Name „Pulsweitenmodulation“.

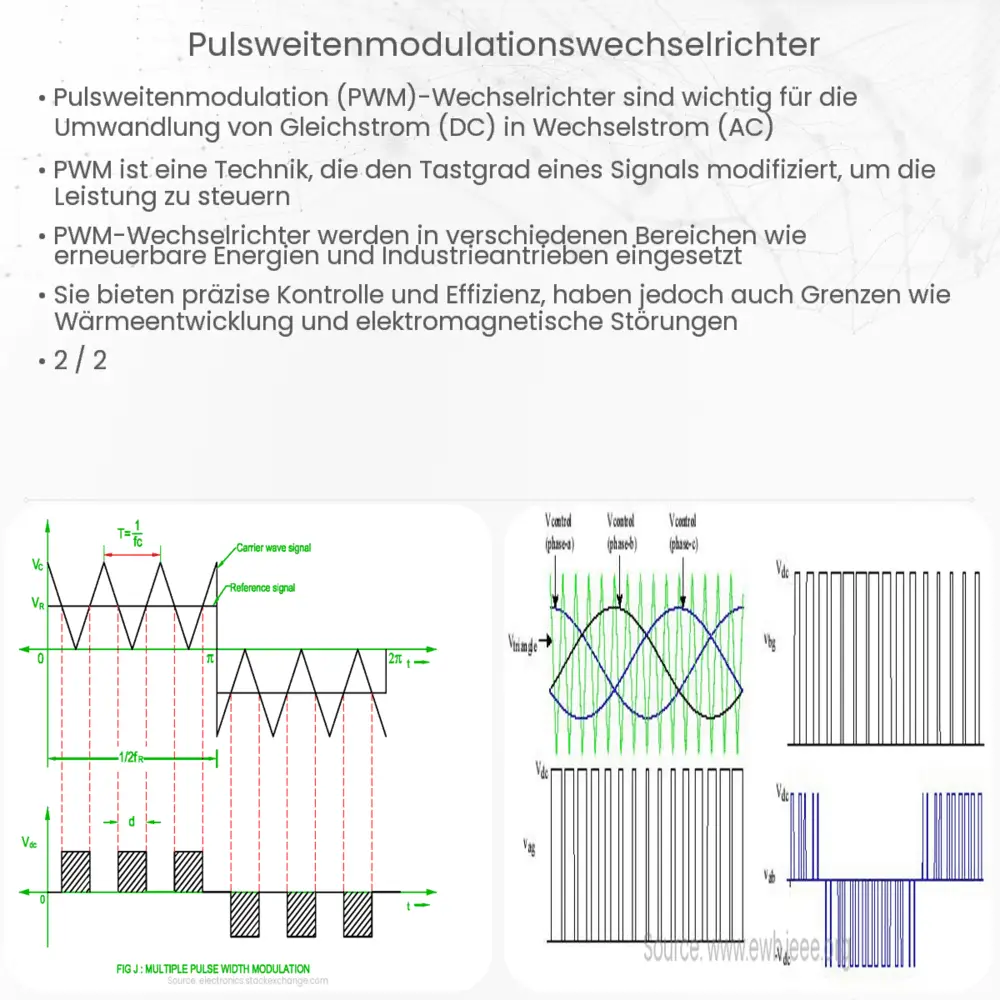

Funktionsprinzip
Der Kern des PWM-Wechselrichters ist ein Schaltkreis, der eine kontrollierte Wechselspannung erzeugt, indem er die Breite der erzeugten Pulse variiert. Durch diese Variation kann die Ausgangsspannung des Wechselrichters präzise gesteuert werden. Die Technik ermöglicht es, eine sinusförmige Ausgangswelle aus einem Gleichspannungseingang zu erzeugen, wodurch viele der mit herkömmlichen Wechselrichtern verbundenen Probleme vermieden werden.
Vorteile von PWM-Wechselrichtern
- Effizienz: Durch die Modulation der Pulsbreite können PWM-Wechselrichter effizienter arbeiten und weniger Energie verlieren als herkömmliche Wechselrichter.
- Flexibilität: Die Technologie ermöglicht es, die Ausgangsfrequenz und -spannung nach Bedarf anzupassen.
- Qualität der Ausgangsspannung: PWM-Wechselrichter können eine nahezu perfekte sinusförmige Ausgangsspannung erzeugen, was die Qualität der Energie verbessert.
Anwendungen von PWM-Wechselrichtern
PWM-Wechselrichter sind in vielen modernen Elektroniksystemen zu finden, insbesondere in Systemen, die erneuerbare Energiequellen nutzen. Einige ihrer häufigsten Anwendungen sind:
- Solarenergieanlagen: Sie wandeln den von Solarmodulen erzeugten Gleichstrom in Wechselstrom um, der in das Stromnetz eingespeist werden kann.
- Batteriespeichersysteme: In Verbindung mit Batteriespeichern können PWM-Wechselrichter helfen, die gespeicherte Energie in nutzbaren Wechselstrom umzuwandeln.
- Fahrzeuge mit Elektroantrieb: In Elektrofahrzeugen werden sie verwendet, um die Batteriespannung in eine für den Antrieb des Motors geeignete Spannung umzuwandeln.
Diese Wechselrichter sind ein wesentlicher Bestandteil der modernen Energietechnik und tragen dazu bei, die Energieeffizienz und die Qualität der Stromversorgung zu verbessern.
Arten von PWM-Wechselrichtern
Es gibt verschiedene Arten von PWM-Wechselrichtern, die je nach Anforderung und Anwendung eingesetzt werden können:
- Sinus-PWM: Hierbei wird eine sinusförmige modulierende Welle verwendet, was zu einer höheren Qualität der Ausgangsspannung führt.
- Trapez-PWM: Diese Methode verwendet eine trapezförmige modulierende Welle und ist oft einfacher zu implementieren.
- Space-Vector-PWM: Diese Technik optimiert die Schaltsequenzen für verbesserte Performance und reduzierte harmonische Verzerrung.
Challenges und Überlegungen
Obwohl PWM-Wechselrichter viele Vorteile bieten, gibt es auch Herausforderungen bei ihrer Anwendung:
- Thermisches Management: Die Schaltungselemente im Wechselrichter können sich erhitzen, insbesondere bei hohen Schaltfrequenzen. Daher ist eine effiziente Kühlung erforderlich.
- EMI (Elektromagnetische Interferenz): Die hohen Schaltfrequenzen können elektromagnetische Störungen erzeugen, die andere elektronische Geräte beeinflussen können.
- Komplexität: Die Design- und Steuerungsanforderungen für PWM-Wechselrichter können komplexer sein als für herkömmliche Wechselrichter.
Fazit
PWM-Wechselrichter sind revolutionäre Geräte in der modernen Energietechnik. Sie bieten eine effiziente und flexible Lösung zur Umwandlung von Gleichstrom in Wechselstrom. Trotz einiger Herausforderungen in ihrer Anwendung ermöglichen sie eine verbesserte Energiequalität und Effizienz in verschiedenen Anwendungsbereichen, von erneuerbaren Energiesystemen bis hin zu Elektrofahrzeugen. Mit dem Fortschritt der Technologie und weiteren Forschungen in diesem Bereich werden die Möglichkeiten und Vorteile von PWM-Wechselrichtern in der Zukunft wahrscheinlich noch weiter zunehmen.
