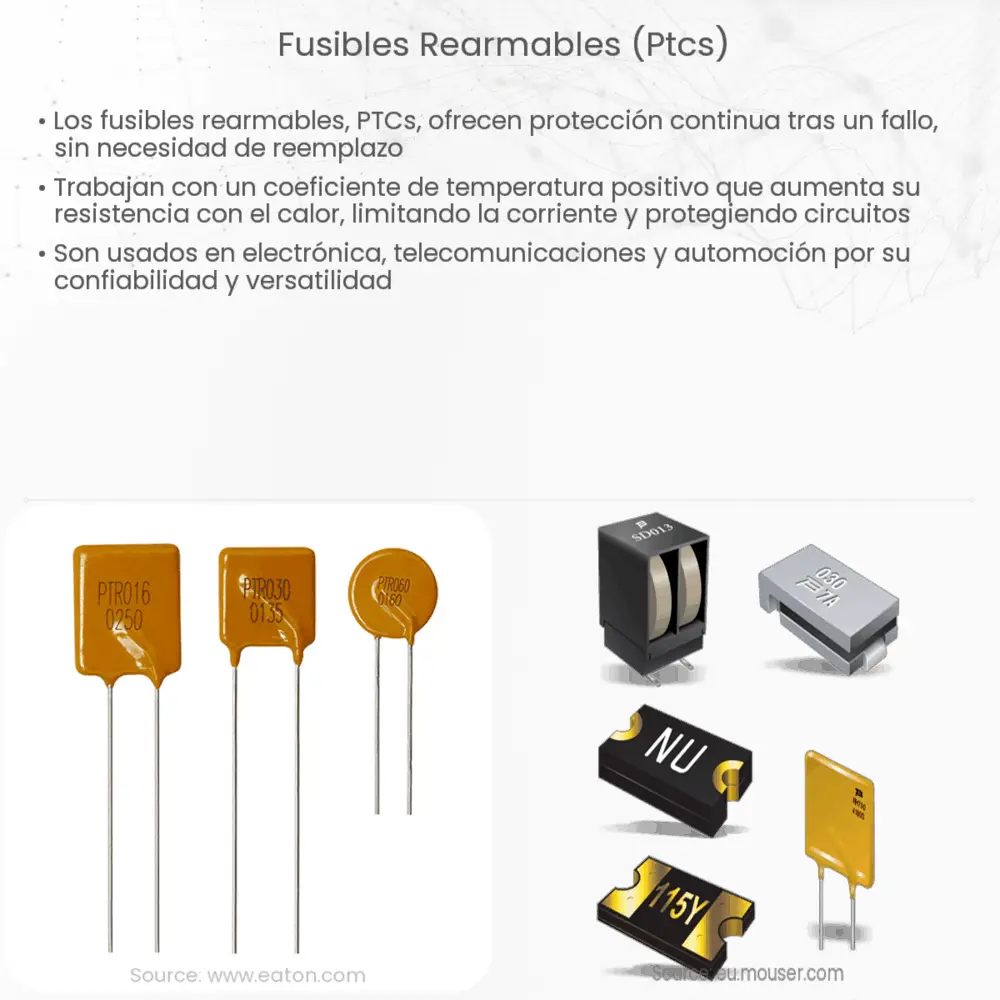

Introducción a los Fusibles Rearmables (PTCs)
Los fusibles rearmables, también conocidos como PTCs (Positive Temperature Coefficient), son un tipo de componentes eléctricos esenciales en múltiples aplicaciones. Estos elementos ofrecen protección contra sobrecorriente en circuitos eléctricos y electrónicos. Cuando la corriente aumenta a niveles peligrosos, la resistencia del PTC aumenta exponencialmente, limitando así el flujo de corriente y protegiendo el circuito.
Funcionamiento y Características de los Fusibles Rearmables (PTCs)
El funcionamiento de los fusibles rearmables o PTCs es un proceso termodinámico, que se basa en la variación de la resistencia eléctrica en función de la temperatura. Cuando el flujo de corriente es normal, el PTC se comporta como un conductor y permite el paso de la corriente. Sin embargo, si la corriente aumenta de manera abrupta y se alcanza la temperatura de conmutación, la resistencia del PTC aumenta enormemente, limitando así el paso de la corriente.
- Autorestablecimiento: Una vez que la condición de sobrecorriente se resuelve y el circuito vuelve a la normalidad, el PTC se enfría y su resistencia disminuye, permitiendo nuevamente el paso de la corriente. Esto lo diferencia de los fusibles tradicionales, que necesitan ser reemplazados después de haber actuado.
- Protección repetitiva: Los fusibles rearmables pueden pasar por múltiples ciclos de sobrecorriente sin degradar su rendimiento, lo que los hace ideales para aplicaciones que requieran protección repetitiva.
Tipos de Fusibles Rearmables (PTCs)
Existen dos tipos principales de PTCs:
- PTCs de cerámica: Son PTCs hechos de material cerámico y son más adecuados para aplicaciones de alta corriente y alta tensión.
- PTCs poliméricos: Estos fusibles rearmables están compuestos por un material polimérico y son adecuados para aplicaciones de baja corriente. Tienen la ventaja de poder ser fabricados en una variedad de formas y tamaños, adaptándose a diferentes necesidades.
Aplicaciones de los Fusibles Rearmables (PTCs)
Debido a sus propiedades únicas de autorestablecimiento y protección repetitiva, los PTCs son ampliamente utilizados en una variedad de aplicaciones. Algunas de las aplicaciones más comunes de los fusibles rearmables incluyen:
- Electrónica de consumo: Los PTCs se utilizan en dispositivos como televisores, computadoras y teléfonos móviles para proteger contra sobrecorrientes.
- Automoción: Los PTCs se utilizan en vehículos para proteger diversos circuitos, incluyendo sistemas de iluminación, sistemas de control electrónico, y sistemas de carga de batería.
- Telecomunicaciones: Los PTCs se utilizan para proteger contra sobrecorrientes en líneas telefónicas y de datos.
Consideraciones al elegir un Fusible Rearmable (PTC)
Al elegir un PTC, hay varias consideraciones clave que se deben tener en cuenta, incluyendo:
- Corriente de conmutación: Este es el nivel de corriente a partir del cual el PTC aumentará su resistencia. Debe ser adecuado para la corriente normal del circuito a proteger.
- Temperatura de conmutación: Esta es la temperatura a la que el PTC cambiará de un estado de baja resistencia a un estado de alta resistencia.
- Tiempo de respuesta: Este es el tiempo que tarda el PTC en reaccionar a una sobrecorriente. En general, cuanto más rápido sea el tiempo de respuesta, mejor será la protección.
Conclusión
Los fusibles rearmables o PTCs son componentes eléctricos de gran importancia para la protección de circuitos contra sobrecorrientes. Su capacidad para autorestablecerse después de una condición de sobrecorriente y su rendimiento consistente a lo largo de múltiples ciclos de sobrecorriente los hacen ideales para una variedad de aplicaciones, incluyendo la electrónica de consumo, la automoción y las telecomunicaciones. Al elegir un PTC, es esencial tener en cuenta factores como la corriente de conmutación, la temperatura de conmutación y el tiempo de respuesta para asegurar una protección adecuada para el circuito específico.
