Explorez les fusibles réarmables (PTCs) : fonctionnement, avantages, intégration et innovations pour une protection efficace des circuits.

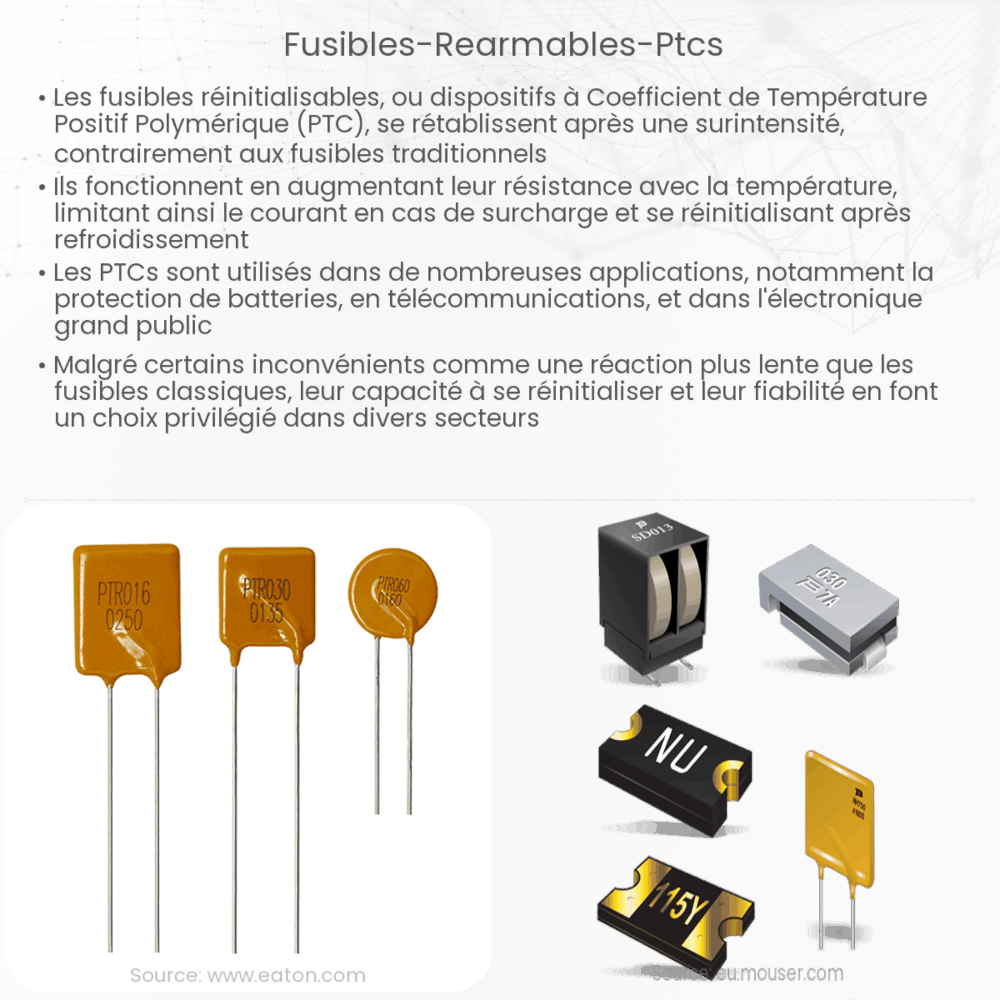

Qu’est-ce que les Fusibles Réarmables (PTCs) ?
Les fusibles réarmables, également connus sous le nom de PTCs (de l’anglais Positive Temperature Coefficient), sont des dispositifs de protection contre les surintensités utilisés dans de nombreux circuits électriques et électroniques. Contrairement aux fusibles traditionnels qui doivent être remplacés après avoir fondu, les PTCs sont conçus pour se réinitialiser automatiquement une fois que la condition de surcharge est résolue. Cette caractéristique les rend particulièrement utiles dans des applications où la maintenance régulière est difficile ou coûteuse.
Principe de Fonctionnement
Le principe de fonctionnement des fusibles réarmables repose sur leur coefficient de température positive. Dans des conditions normales, un PTC présente une faible résistance, permettant au courant de circuler librement à travers le dispositif. Cependant, en cas de surintensité, la température du PTC augmente en raison de l’effet Joule. Cette augmentation de température entraîne une augmentation significative de la résistance du PTC, réduisant ainsi le courant à un niveau sûr. Une fois que le courant et la température reviennent à des niveaux normaux, le PTC refroidit et sa résistance diminue, rétablissant le fonctionnement normal du circuit.
Applications des PTCs
Les fusibles réarmables trouvent leur utilité dans une variété d’applications, allant des protections de circuits de charge de batteries aux systèmes de sécurité d’appareils ménagers. Ils sont également utilisés dans l’industrie de l’automobile pour protéger contre les surcharges dans les systèmes électroniques complexes. L’avantage principal des PTCs réside dans leur capacité à se réarmer automatiquement, ce qui les rend idéaux pour des applications où l’accès est limité ou pour des dispositifs qui nécessitent une haute fiabilité.
Avantages des Fusibles Réarmables
Outre leur capacité à se réarmer, les fusibles réarmables offrent plusieurs avantages. Ils sont compacts, faciles à intégrer dans des circuits existants et ne nécessitent pas de maintenance régulière. De plus, leur utilisation peut contribuer à réduire les coûts de remplacement des composants et à minimiser les temps d’arrêt des équipements. Leur polyvalence et leur fiabilité les rendent indispensables dans de nombreux domaines de l’électronique moderne.
Limitations et Considérations
Toutefois, il est important de noter que les fusibles réarmables ne sont pas adaptés à toutes les applications. Ils peuvent ne pas réagir assez rapidement dans certaines situations de surcharge ou de court-circuit, ce qui pourrait nécessiter l’utilisation de dispositifs de protection supplémentaires. De plus, leur performance peut être affectée par des facteurs environnementaux tels que la température ambiante. Il est donc essentiel de bien comprendre les exigences spécifiques de chaque application avant de choisir un PTC comme solution de protection.
Choix et Dimensionnement des Fusibles Réarmables
Le choix et le dimensionnement appropriés des PTCs sont cruciaux pour assurer une protection efficace. Les paramètres clés à considérer incluent le courant nominal, la tension maximale de fonctionnement, et le courant de maintien (le courant auquel le PTC commence à transiter vers un état à haute résistance). Il est important de sélectionner un PTC dont les caractéristiques correspondent aux exigences spécifiques du circuit à protéger.
Intégration dans les Circuits
L’intégration des fusibles réarmables dans les circuits nécessite une compréhension approfondie de leur comportement sous différentes conditions. Les concepteurs doivent tenir compte de l’impact des PTCs sur la performance globale du circuit, notamment en termes de temps de réaction et de dissipation de chaleur. Des tests rigoureux sont recommandés pour s’assurer que le PTC fonctionne comme prévu dans l’environnement ciblé.
Évolutions et Innovations
Le domaine des fusibles réarmables est en constante évolution, avec des recherches et des innovations visant à améliorer leur performance et leur fiabilité. De nouveaux matériaux et technologies émergent, offrant des possibilités accrues en termes de miniaturisation, de résistance à des environnements extrêmes, et d’adaptabilité à des applications spécifiques. Ces avancées promettent d’élargir encore davantage le champ d’application des PTCs.
Conclusion
Les fusibles réarmables PTCs représentent une solution de protection contre les surintensités à la fois efficace et innovante. Leur capacité à se réinitialiser automatiquement après une surcharge les rend particulièrement adaptés à de nombreuses applications modernes. Cependant, leur sélection et leur intégration nécessitent une compréhension approfondie de leurs caractéristiques et de l’environnement d’application. Avec l’évolution continue de la technologie, les PTCs continueront d’être un élément clé dans la conception de systèmes électriques et électroniques fiables et sécurisés. Leur avenir semble prometteur, avec de nouvelles avancées qui ouvriront la voie à des applications encore plus innovantes et efficaces.
