Descubre qué son los medidores de resistividad, cómo funcionan, sus aplicaciones y cómo seleccionar el adecuado para tus necesidades.
¿Qué es la Resistividad?
La resistividad eléctrica es una propiedad intrínseca de los materiales que mide su oposición al paso de la corriente eléctrica. Se representa con la letra griega ρ (rho) y sus unidades son el ohmio metro (Ωm). La resistividad de un material puede variar dependiendo de factores como la temperatura o el campo magnético al que está expuesto.

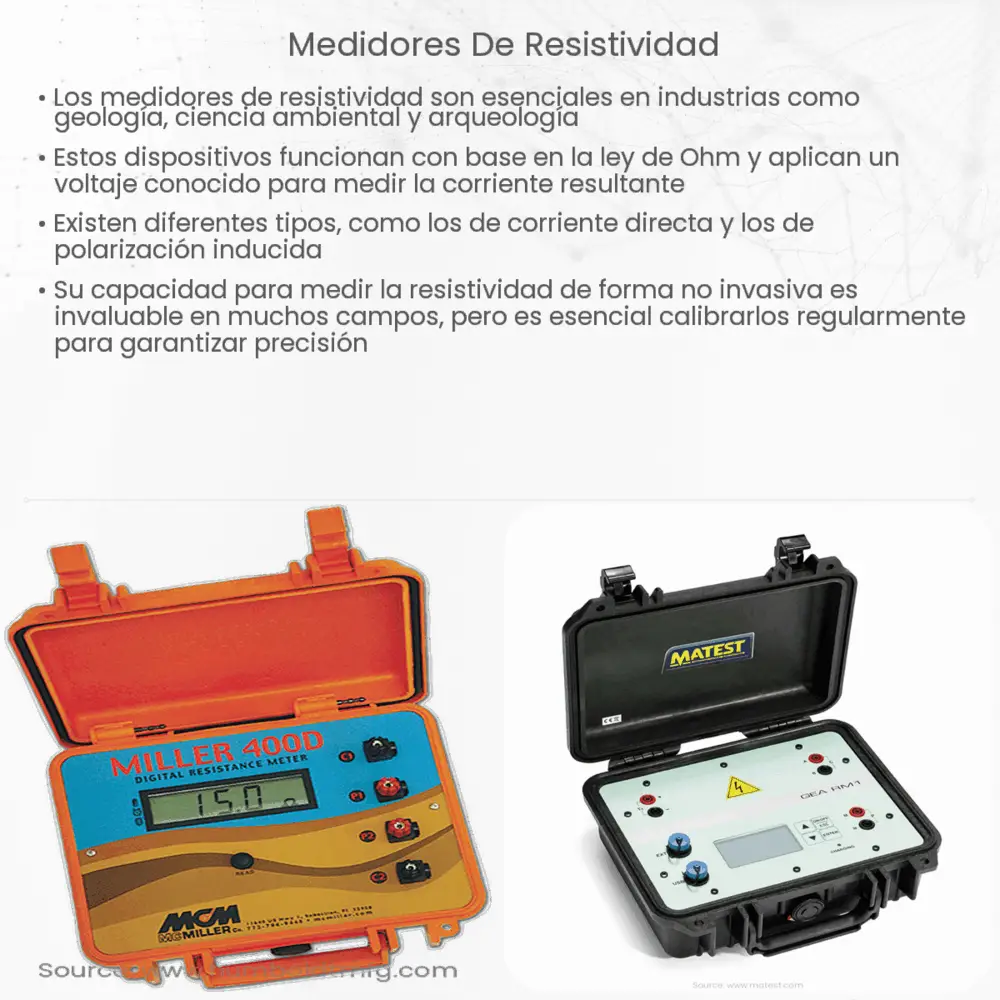

Medidores de Resistividad
Los medidores de resistividad son dispositivos utilizados para medir la resistividad de diferentes materiales. Estos instrumentos son fundamentales en múltiples campos de aplicación, como la geofísica, la ciencia de materiales, la electrónica, entre otros. Con la ayuda de estos medidores, los investigadores y profesionales pueden determinar las propiedades eléctricas de un material y usar esta información para su beneficio.
Tipos de Medidores de Resistividad
- Medidores de resistividad por contacto: Este tipo de medidor funciona aplicando una corriente conocida a través de dos puntos de contacto con el material y midiendo la diferencia de potencial que se produce. Esta diferencia se utiliza para calcular la resistividad.
- Medidores de resistividad sin contacto: Estos medidores utilizan métodos de inducción para determinar la resistividad de un material sin necesidad de un contacto físico. Son especialmente útiles en el estudio de materiales delicados o peligrosos.
Aplicaciones de los Medidores de Resistividad
Los medidores de resistividad tienen una amplia gama de aplicaciones en diversas industrias y campos de investigación. En la industria electrónica, se utilizan para verificar la conductividad de los semiconductores y otros componentes electrónicos. En la geología, se emplean para estudiar las características del suelo, lo que puede ser crucial para la identificación de depósitos minerales o la planificación de construcciones. También son vitales en la ciencia de los materiales, ya que permiten caracterizar las propiedades eléctricas de los materiales, lo que a su vez puede influir en su selección para diversas aplicaciones.
Funcionamiento de los Medidores de Resistividad
En general, los medidores de resistividad funcionan aplicando una corriente eléctrica a un material y midiendo la diferencia de potencial que resulta. A través de la ley de Ohm, la resistencia puede ser calculada con la fórmula R = V/I, donde R es la resistencia, V es la diferencia de potencial y I es la corriente. Para calcular la resistividad, se emplea la fórmula ρ = RA/l, donde A es el área de la sección transversal del material y l es su longitud. Los medidores de resistividad pueden tener diferentes configuraciones, según el método que empleen para aplicar la corriente y medir la diferencia de potencial.
Configuraciones de Medición en Medidores de Resistividad
- Configuración de cuatro puntos o método Kelvin: Esta es la configuración más común en los medidores de resistividad. Consiste en dos pares de electrodos: un par para aplicar la corriente y el otro para medir la diferencia de potencial. La ventaja de este método es que elimina la resistencia de contacto, lo que mejora la precisión de la medición.
- Configuración de tres puntos: Este método es similar al de cuatro puntos, pero utiliza solo tres electrodos. Aunque es menos preciso, su simplicidad puede ser ventajosa en ciertas aplicaciones.
- Configuración de dos puntos: Este método es el más simple, pero también el menos preciso, ya que la resistencia de contacto puede afectar significativamente a la medición.
Selección de un Medidor de Resistividad
Al seleccionar un medidor de resistividad, es importante tener en cuenta varios factores. En primer lugar, es necesario considerar el tipo de material que se va a medir y su resistividad esperada. Los medidores de resistividad varían en su rango de medición, por lo que es fundamental seleccionar un medidor que sea capaz de medir la resistividad del material en cuestión. Otros factores a tener en cuenta incluyen la precisión del medidor, su facilidad de uso y su coste.
Conclusión
Los medidores de resistividad son herramientas imprescindibles en una variedad de industrias y campos de investigación. Permiten a los profesionales e investigadores caracterizar las propiedades eléctricas de los materiales y entender cómo se comportarán bajo diferentes condiciones. Aunque los medidores de resistividad pueden variar en su diseño y método de operación, todos funcionan con el mismo principio básico: la aplicación de una corriente eléctrica y la medición de la resultante diferencia de potencial. Al entender cómo funcionan estos instrumentos y cómo seleccionar el más adecuado para una tarea específica, se puede hacer un uso efectivo de ellos y obtener resultados precisos y útiles.
