¿Qué es un Diodo PIN?
El diodo PIN es un dispositivo semiconductor que se utiliza ampliamente en la industria electrónica debido a sus características únicas. Se denomina «PIN» debido a la estructura intrínseca del diodo, que se compone de una capa intrínseca (I) flanqueada por una capa de tipo P (positivo) y una de tipo N (negativo).
Estructura del Diodo PIN

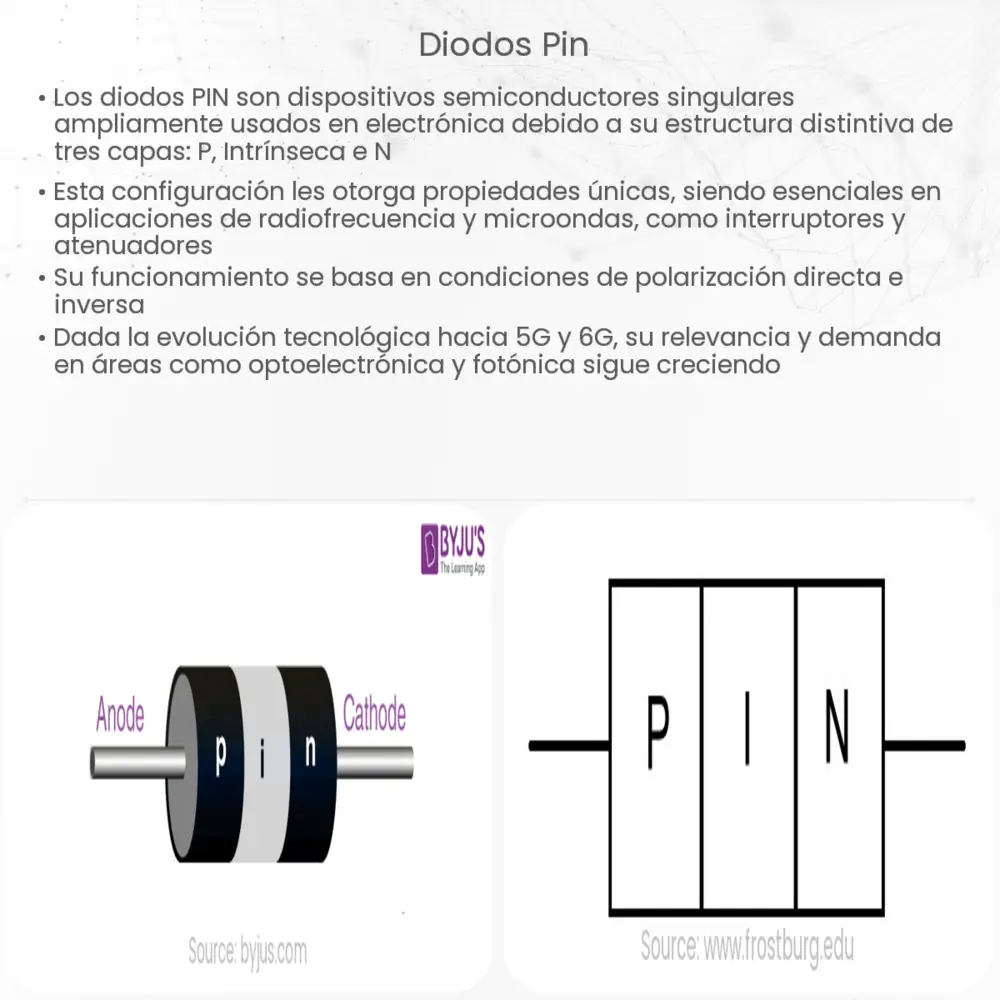

La estructura de un diodo PIN es similar a la de un diodo PN regular, pero con una adición importante: la capa intrínseca. Esta capa no está dopada (es decir, no tiene impurezas agregadas para modificar sus propiedades), lo que la hace esencialmente neutra. La capa intrínseca se inserta entre las capas P y N, de ahí el nombre ‘PIN’.
- Capa P: Esta es la capa de tipo P, que tiene una concentración alta de agujeros (cargas positivas). Esta capa se crea mediante el proceso de dopado, donde se agregan impurezas para crear un exceso de agujeros.
- Capa I: Esta es la capa intrínseca, que no está dopada. La capa intrínseca es eléctricamente neutra y tiene una resistividad muy alta en comparación con las capas P y N.
- Capa N: Esta es la capa de tipo N, que tiene una concentración alta de electrones (cargas negativas). Al igual que la capa P, esta capa se crea mediante dopado, pero en este caso, las impurezas crean un exceso de electrones.
Funcionamiento del Diodo PIN
El funcionamiento de un diodo PIN es similar al de un diodo PN, con la excepción de que la capa intrínseca desempeña un papel crucial en la determinación de las características del diodo PIN. Cuando se aplica un voltaje a través del diodo, los electrones de la capa N se mueven hacia la capa I y los agujeros de la capa P también se mueven hacia la capa I.
A medida que el voltaje aumenta, se establece un campo eléctrico a través de la capa intrínseca, que permite la conducción de la corriente. Esta característica es fundamental en la operación de muchos dispositivos electrónicos.
Aplicaciones del Diodo PIN
Los diodos PIN se utilizan en una variedad de aplicaciones debido a sus propiedades únicas. Algunas de las aplicaciones más comunes incluyen:
- Rectificación de alta frecuencia: Debido a la alta resistividad de la capa intrínseca, los diodos PIN son excelentes para la rectificación de señales de alta frecuencia.
- Detección de radiación: Los diodos PIN se utilizan comúnmente en detectores de radiación, como los detectores de rayos gamma.
- Atenuadores de potencia: Los diodos PIN pueden usarse como atenuadores de potencia, particularmente en aplicaciones de microondas.
- Fotodiodos: Los diodos PIN también se utilizan como fotodiodos, que son dispositivos que convierten la luz en electricidad. La capa intrínseca puede absorber fotones y generar pares de electrones-agujeros, lo que permite al diodo funcionar como un detector de luz.
- Interruptores de RF y microondas: Los diodos PIN son clave en la realización de interruptores de RF y microondas debido a su alta velocidad de respuesta.
Ventajas y Desventajas del Diodo PIN
A pesar de sus muchas aplicaciones, el diodo PIN tiene tanto ventajas como desventajas que deben considerarse.
Ventajas
- Alta velocidad de respuesta: Los diodos PIN tienen una alta velocidad de conmutación, lo que los hace ideales para aplicaciones de alta frecuencia.
- Baja capacidad: La capacidad de un diodo PIN es generalmente menor que la de otros diodos, lo que permite un mejor rendimiento en aplicaciones de alta frecuencia.
- Gran volumen de depleción: Los diodos PIN tienen un gran volumen de depleción, lo que los hace útiles en aplicaciones de detección de radiación.
Desventajas
- Alta resistencia de polarización directa: En comparación con otros diodos, los diodos PIN tienen una resistencia de polarización directa relativamente alta.
- Corriente de polarización inversa: Los diodos PIN pueden tener una corriente de polarización inversa más alta que otros diodos cuando están en estado de equilibrio.
Conclusión
El diodo PIN es un dispositivo semiconductor esencial con una amplia gama de aplicaciones en la industria electrónica. Su estructura única le permite operar a altas frecuencias y con una alta velocidad de conmutación. Aunque presenta ciertas desventajas, como una resistencia de polarización directa relativamente alta, sus ventajas superan con creces estas limitaciones. De la rectificación de alta frecuencia a la detección de radiación y más allá, el diodo PIN desempeña un papel crucial en nuestra tecnología moderna.
