Introducción a las Derivaciones de Corriente
La corriente eléctrica es un flujo de cargas eléctricas que atraviesa un conductor o medio de transmisión. Cuando hablamos de derivaciones de corriente, nos referimos a la división de esta corriente en varias ramas o caminos, los cuales son esenciales en muchos dispositivos y circuitos eléctricos.
Tipos de Derivaciones de Corriente
- Derivaciones en serie: En este tipo de derivación, la corriente eléctrica pasa por cada uno de los elementos conectados en serie, es decir, uno después del otro. La corriente total es la misma en todos los elementos conectados en serie.
- Derivaciones en paralelo: Aquí, la corriente se divide entre cada uno de los elementos conectados en paralelo. La suma de las corrientes en cada elemento paralelo es igual a la corriente total.
Derivaciones de Corriente y la Ley de Kirchhoff
Las leyes de Kirchhoff son fundamentales para entender las derivaciones de corriente. La primera ley de Kirchhoff, también conocida como la Ley de Corrientes de Kirchhoff (KCL), establece que la suma de las corrientes que entran en un nodo o punto de un circuito es igual a la suma de las corrientes que salen de ese nodo. Esta ley es crucial para comprender cómo se distribuyen las corrientes en un circuito con derivaciones.
Usos de las Derivaciones de Corriente
Las derivaciones de corriente son vitales en el diseño y operación de diversos sistemas eléctricos y electrónicos. En un sistema eléctrico residencial, por ejemplo, se emplean derivaciones de corriente para distribuir la electricidad a las distintas habitaciones y dispositivos de una casa. En el ámbito de la electrónica, las derivaciones de corriente son comunes en los circuitos integrados y en los sistemas de distribución de energía.
Derivaciones de Corriente en la Ingeniería Eléctrica y Electrónica
En la ingeniería eléctrica, las derivaciones de corriente son comunes en los dispositivos que requieren múltiples niveles de corriente. Por ejemplo, un amplificador de potencia de audio puede necesitar varias derivaciones para proporcionar diferentes niveles de amplificación a varios componentes.
En la electrónica, las derivaciones de corriente son esenciales en los dispositivos digitales y de señales mixtas, como los microcontroladores y los microprocesadores, donde diferentes componentes y módulos pueden requerir distintos niveles de corriente.
Medición de las Derivaciones de Corriente

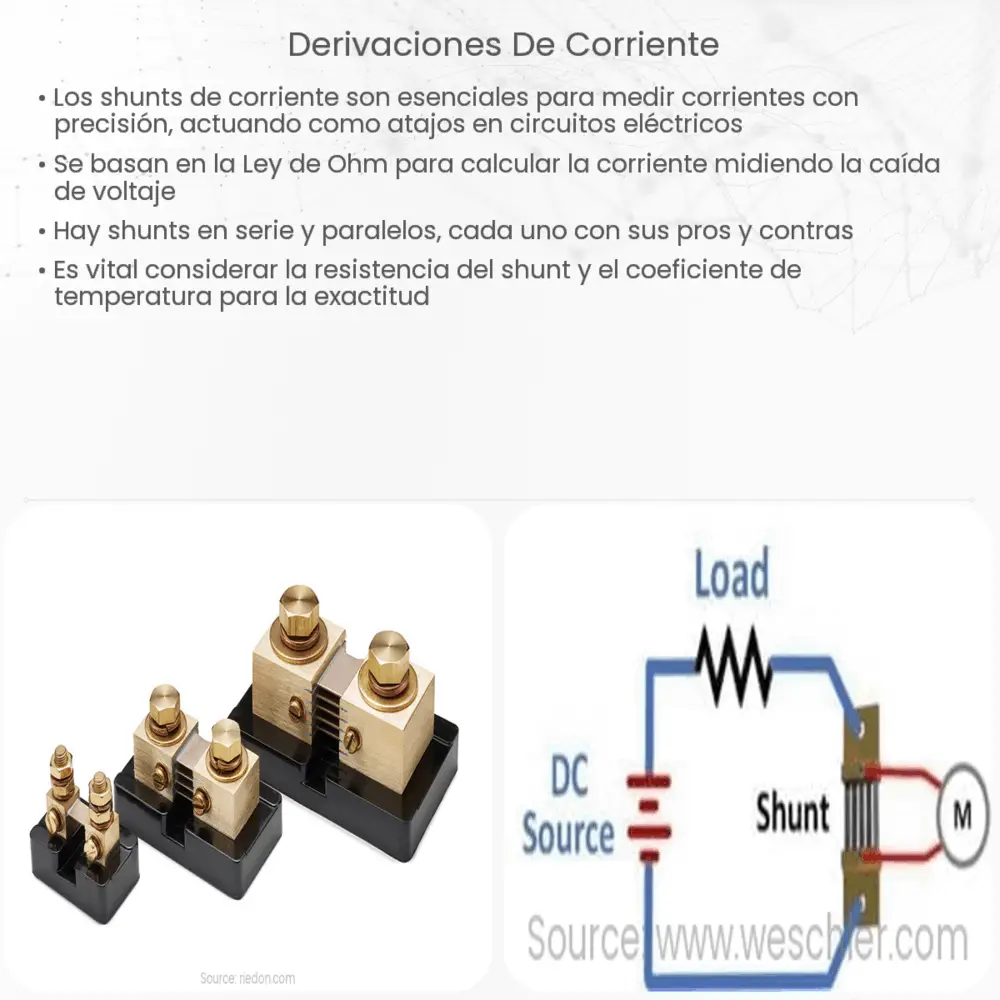

La medición de las derivaciones de corriente se realiza generalmente con dispositivos conocidos como shunt de corriente. Un shunt de corriente es un dispositivo de baja resistencia que se utiliza para crear una derivación de corriente en un circuito, permitiendo medir la corriente sin alterar el funcionamiento del circuito.
Seguridad y Derivaciones de Corriente
Es importante recordar que las derivaciones de corriente deben diseñarse y manejarse con precaución, ya que una mala gestión de la corriente puede provocar sobrecargas y posibles daños a los componentes del circuito, o incluso causar incendios. Es vital contar con sistemas de protección, como fusibles y disyuntores, que interrumpan la corriente en caso de una sobrecarga.
Conclusión
Las derivaciones de corriente son un componente fundamental de los sistemas eléctricos y electrónicos. Permiten la distribución eficiente de la corriente eléctrica a los diversos componentes de un sistema y, por tanto, juegan un papel crucial en el funcionamiento de nuestros dispositivos cotidianos, desde los electrodomésticos de nuestras casas hasta los sistemas electrónicos más avanzados. La comprensión de las derivaciones de corriente y su correcta gestión es esencial para cualquier ingeniero o técnico que trabaje en el campo de la electricidad y la electrónica.
