Explore los fundamentos de los transformadores de corriente, su funcionamiento, tipos, aplicaciones, ventajas, desventajas y cómo elegir el adecuado.
Introducción a los Transformadores de Corriente
Los transformadores de corriente son dispositivos cruciales que se utilizan en diversos campos y aplicaciones, como la distribución eléctrica y la medición de corriente eléctrica. Su principal función es reducir la corriente eléctrica a un nivel que sea seguro y manejable para su medición, proporcionando una corriente de salida proporcional a la corriente que se mide.
Funcionamiento de los Transformadores de Corriente

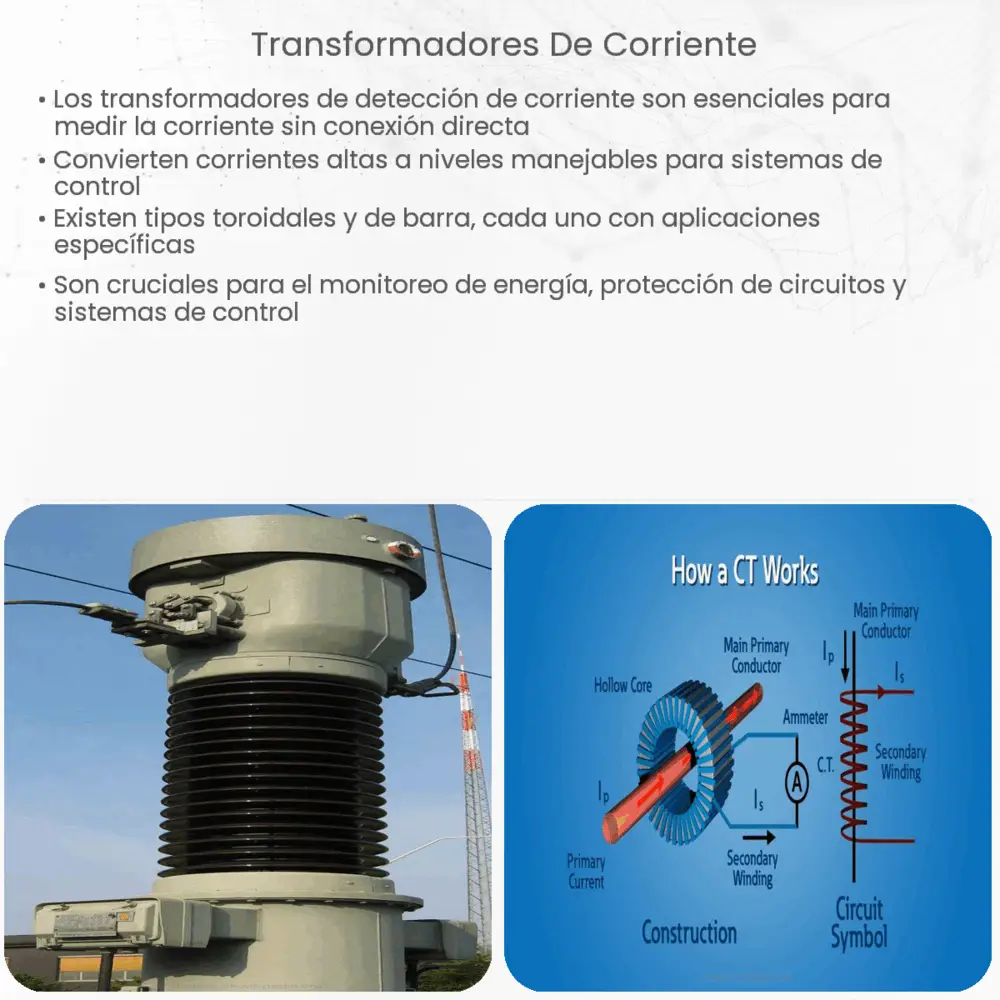

El transformador de corriente funciona según los principios del electromagnetismo. Se compone de dos bobinas de alambre, conocidas como el primario y el secundario, enrolladas alrededor de un núcleo de hierro. Cuando una corriente eléctrica pasa a través del bobinado primario, se induce una corriente en el bobinado secundario debido a la variación del flujo magnético en el núcleo de hierro.
El número de vueltas en las bobinas primaria y secundaria determina la relación de transformación del transformador de corriente. Por ejemplo, si el bobinado primario tiene 1000 vueltas y el secundario tiene 100 vueltas, la relación de transformación es de 10:1. Esto significa que si 1000 amperios fluyen a través del bobinado primario, el bobinado secundario producirá una corriente de 100 amperios.
Tipos de Transformadores de Corriente
Los transformadores de corriente se pueden clasificar en varios tipos según su diseño, uso y características de rendimiento. Los principales tipos incluyen:
- Transformadores de corriente de núcleo dividido: Estos transformadores están diseñados para facilitar su instalación en sistemas eléctricos existentes sin la necesidad de desconectar el circuito principal.
- Transformadores de corriente de núcleo sólido: Estos son los tipos más comunes de transformadores de corriente y son utilizados en una variedad de aplicaciones debido a su fiabilidad y precisión.
- Transformadores de corriente de bajo voltaje: Se utilizan en aplicaciones de baja tensión donde el voltaje del circuito es inferior a 600 voltios.
En la siguiente parte, exploraremos más profundamente las aplicaciones de estos transformadores, sus ventajas y desventajas, así como consideraciones importantes al seleccionar un transformador de corriente para un uso específico.
Aplicaciones de los Transformadores de Corriente
Los transformadores de corriente son esenciales en numerosas aplicaciones en la industria eléctrica. Algunos de los usos comunes incluyen:
- Medición de corriente y potencia: Los transformadores de corriente se utilizan para medir corrientes de línea precisas en sistemas de distribución eléctrica. A menudo se combinan con dispositivos de medición como medidores de energía, voltímetros y amperímetros.
- Protección del sistema: Los transformadores de corriente son esenciales para los sistemas de protección de las redes eléctricas, ya que ayudan a detectar condiciones de sobrecorriente y disparan dispositivos de protección cuando se excede el límite preestablecido.
Ventajas y Desventajas de los Transformadores de Corriente
Los transformadores de corriente ofrecen diversas ventajas, como la capacidad de medir con precisión las corrientes eléctricas altas y proteger los dispositivos de medición. Además, permiten el monitoreo en tiempo real de los sistemas eléctricos, lo que ayuda a prevenir fallas y mejora la eficiencia del sistema.
Sin embargo, también tienen desventajas. Por ejemplo, su precisión puede verse afectada por factores como la temperatura, la frecuencia de la corriente y las condiciones del núcleo. Además, si no se cargan correctamente, pueden volverse peligrosos debido a los altos voltajes secundarios que pueden producir.
Consideraciones al Elegir un Transformador de Corriente
Al seleccionar un transformador de corriente, es importante tener en cuenta varios factores. El primero es la corriente nominal, que se refiere a la corriente máxima que el transformador puede manejar de manera segura. Otra consideración es la precisión del transformador, que debe ser suficientemente alta para las necesidades de la aplicación. Finalmente, el tipo de transformador de corriente (núcleo dividido, núcleo sólido o bajo voltaje) debe ser adecuado para la aplicación.
Conclusión
Los transformadores de corriente son elementos vitales en el campo de la distribución eléctrica y la medición de corriente. Su capacidad para medir corrientes altas de manera segura y precisa, así como su papel en los sistemas de protección, los convierte en dispositivos indispensables. Aunque presentan ciertos desafíos, como la precisión y la seguridad, una selección y manejo cuidadosos pueden minimizar estos problemas. Con su variedad de aplicaciones, los transformadores de corriente seguirán siendo una parte esencial de la industria eléctrica en el futuro previsible.
