Introducción al Convertidor Flyback
El convertidor flyback, también conocido como convertidor de retroceso, es una topología fundamental en el campo de la electrónica de potencia. Esta forma de convertidor de voltaje es especialmente útil para manejar cargas de alta potencia, y se utiliza comúnmente en aplicaciones de telecomunicaciones, sistemas de alimentación ininterrumpida (SAI) y suministros de energía de conmutación.

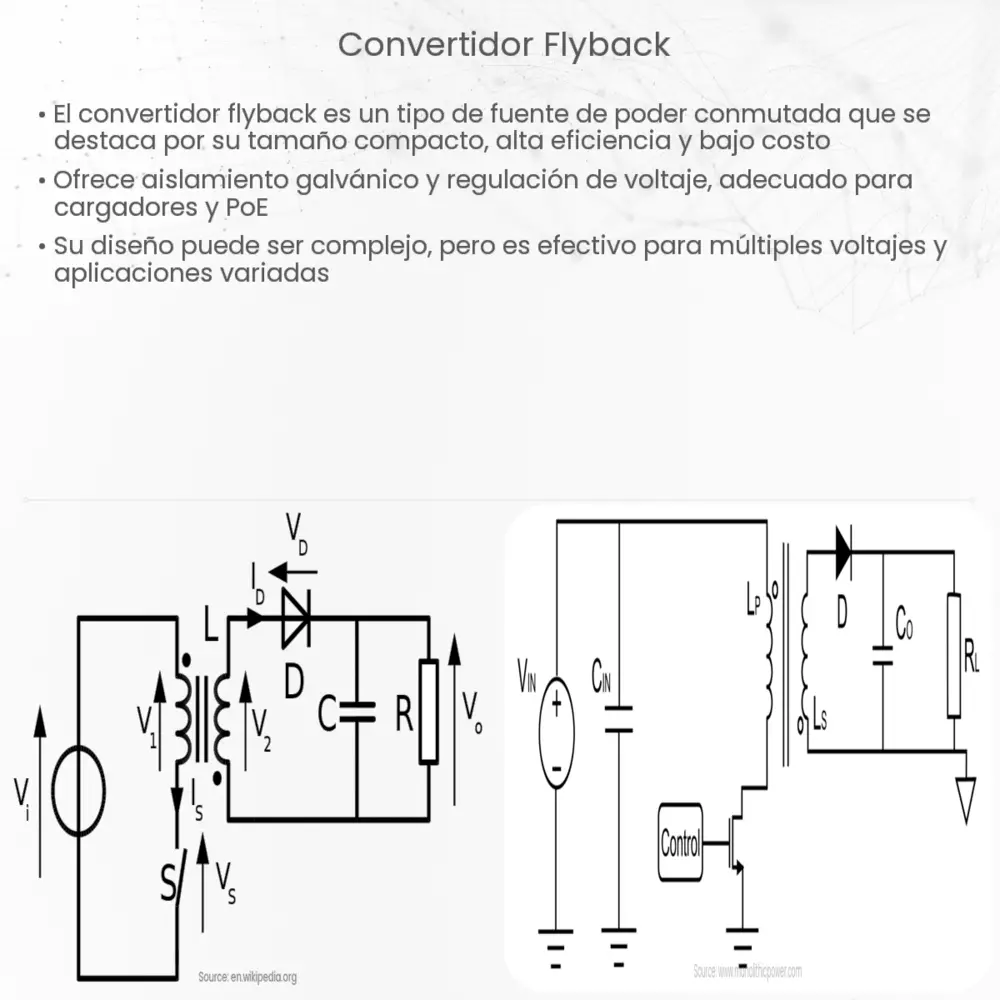

Funcionamiento del Convertidor Flyback
El convertidor flyback se basa en el principio de almacenamiento y liberación de energía en un núcleo magnético. Un transformador es el componente central que guía esta transferencia de energía, donde la energía se acumula durante el tiempo «encendido» del ciclo de conmutación, y se libera durante el tiempo «apagado».
El funcionamiento del convertidor flyback se puede dividir en dos estados principales:
- Estado Encendido: En este estado, el interruptor está cerrado y la energía se almacena en el núcleo del transformador.
- Estado Apagado: En este estado, el interruptor está abierto y la energía almacenada se libera al circuito de carga.
Características del Convertidor Flyback
El convertidor flyback se distingue de otros convertidores de voltaje debido a varias características únicas:
- La capacidad de proporcionar aislamiento galvánico entre la entrada y la salida.
- La posibilidad de producir múltiples salidas de voltaje, positivas o negativas, a partir de una única entrada.
- Una estructura de circuito relativamente simple y compacta en comparación con otras topologías de convertidor.
Estas características hacen del convertidor flyback una opción valiosa para muchas aplicaciones electrónicas. No obstante, también existen desventajas asociadas a su uso, que exploraremos más adelante en el artículo.
Aplicaciones del Convertidor Flyback
El convertidor flyback se utiliza en una variedad de aplicaciones debido a su capacidad para convertir energía de manera eficiente. Algunos ejemplos incluyen:
- Fuentes de alimentación conmutadas (SMPS).
- Telecomunicaciones.
- Electrónica de consumo, como televisores y ordenadores.
Desventajas del Convertidor Flyback
A pesar de sus muchas ventajas, el convertidor flyback también tiene algunas desventajas que deben tenerse en cuenta:
- La primera es la tensión de estrés en el interruptor, que puede ser alta debido a las variaciones rápidas de tensión.
- Otra desventaja es la ondulación de corriente de salida, que puede requerir filtros adicionales para mantener una salida estable.
- Por último, aunque los convertidores flyback son ideales para aplicaciones de baja potencia, pueden no ser la mejor opción para aplicaciones de alta potencia debido a su eficiencia limitada y problemas de gestión térmica.
Consideraciones de Diseño
Al diseñar un convertidor flyback, hay varios factores clave a considerar. Estos incluyen la selección del transformador y del interruptor, así como la configuración de la topología de control. Los ingenieros deben considerar también factores como la eficiencia, la fiabilidad, el tamaño, y el costo de los componentes. Un buen diseño de convertidor flyback puede maximizar la eficiencia energética y minimizar el tamaño y el costo de los componentes, mientras se mantiene un rendimiento sólido y confiable.
Conclusión
En resumen, el convertidor flyback es una solución de electrónica de potencia importante y ampliamente utilizada en diversas aplicaciones, desde fuentes de alimentación conmutadas hasta telecomunicaciones. Ofrece una serie de ventajas, incluyendo aislamiento galvánico, la capacidad de producir múltiples salidas de voltaje y una estructura de circuito relativamente simple. Sin embargo, también presenta desafíos en términos de estrés de tensión en el interruptor, ondulación de corriente de salida y eficiencia energética en aplicaciones de alta potencia. A pesar de estos desafíos, con un diseño cuidadoso y una selección de componentes adecuada, el convertidor flyback puede proporcionar una solución eficaz y eficiente para una amplia gama de necesidades de conversión de energía.
