Introducción a los Conectores Tipo N
Los conectores tipo N son esenciales en el mundo de las telecomunicaciones y la radiofrecuencia. Su nombre proviene de Paul Neill de Bell Labs, quien los desarrolló a mediados del siglo XX. A lo largo de este artículo, exploraremos los aspectos técnicos y las aplicaciones comunes de estos conectores.

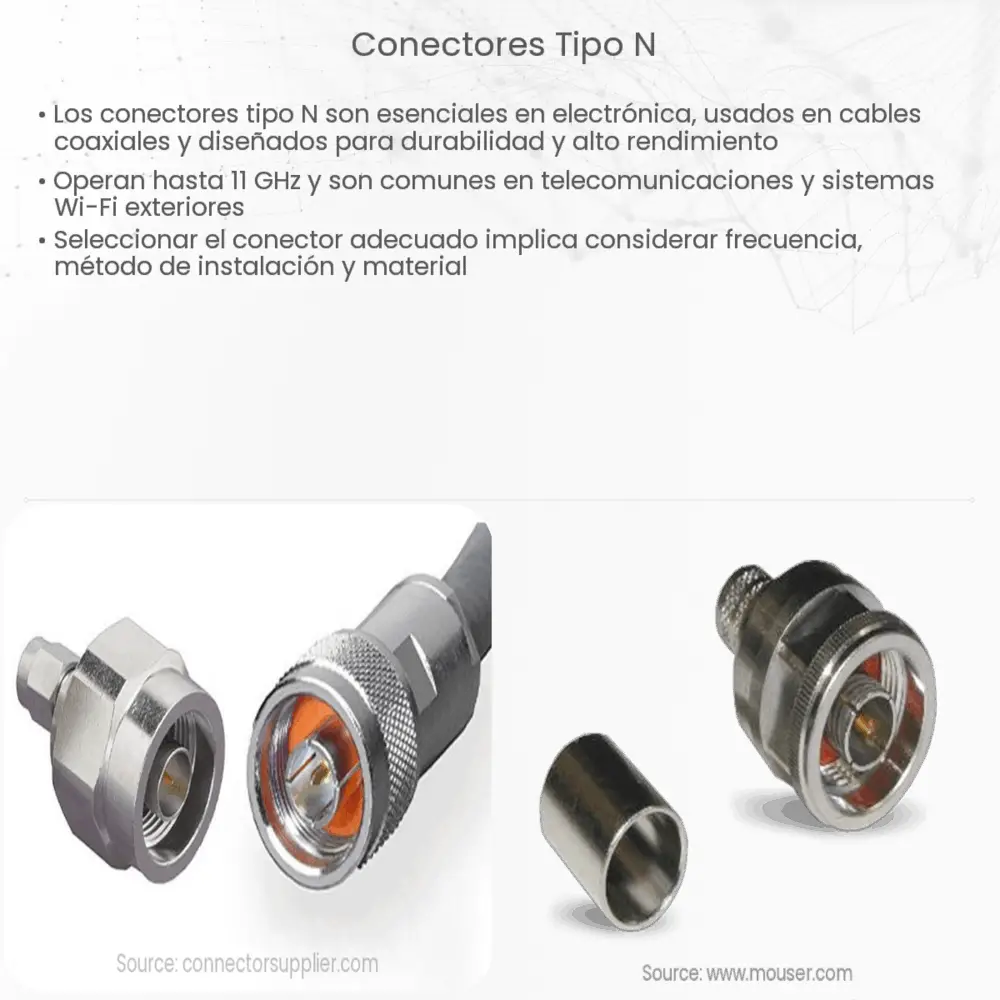

Descripción y Características
El conector tipo N es un tipo de conector coaxial que se utiliza para unir segmentos de cable en aplicaciones de RF (Radiofrecuencia). Diseñado para trabajar a frecuencias de hasta 11 GHz, los conectores tipo N son conocidos por su robustez y capacidad para mantener una conexión estable incluso en condiciones adversas. Sus principales características incluyen:
- Impedancia: Generalmente tienen una impedancia característica de 50 ohmios, aunque también existen versiones de 75 ohmios.
- Frecuencia de funcionamiento: Aunque están diseñados para operar hasta 11 GHz, hay versiones de alta calidad que pueden funcionar hasta 18 GHz.
- Diseño: Disponibles en versiones de enganche rápido, de tornillo, de bayoneta y de presión.
- Resistencia al clima: Su diseño a prueba de intemperie permite su uso en aplicaciones exteriores.
Aplicaciones de los Conectores Tipo N
Debido a su confiabilidad y rendimiento a alta frecuencia, los conectores tipo N se utilizan en una amplia gama de aplicaciones. Algunas de las más comunes incluyen:
- Estaciones de base para telecomunicaciones: Son ampliamente utilizados en infraestructuras de telecomunicaciones, como torres de telefonía móvil.
- Equipos de laboratorio: Debido a su capacidad para manejar altas frecuencias, los conectores tipo N son comunes en equipos de prueba y medición.
- Sistemas de radar: Su capacidad para mantener una conexión estable en condiciones adversas los hace ideales para su uso en sistemas de radar.
En resumen, los conectores tipo N son un componente esencial en muchas aplicaciones de radiofrecuencia y telecomunicaciones. Su robustez, resistencia al clima y capacidad para trabajar a altas frecuencias los convierten en una elección popular para muchas aplicaciones.
Consideraciones al Elegir y Utilizar Conectores Tipo N
Al seleccionar y utilizar conectores tipo N, hay varias consideraciones clave que deben tenerse en cuenta:
- Compatibilidad de impedancia: Es crucial seleccionar el conector con la impedancia adecuada para evitar pérdidas de señal y reflejos de energía.
- Rango de frecuencia: Se debe asegurar que el conector puede manejar la frecuencia de operación de su sistema. Si se utiliza un conector que no está diseñado para la frecuencia necesaria, puede haber una pérdida de señal significativa.
- Tipo de acoplamiento: Dependiendo de la aplicación, se puede requerir un tipo de acoplamiento específico. Por ejemplo, las aplicaciones que requieren un acoplamiento rápido pueden beneficiarse de un diseño de bayoneta, mientras que los entornos que requieren una conexión más segura pueden preferir un diseño de tornillo.
La Instalación de los Conectores Tipo N
Instalar conectores tipo N correctamente es esencial para mantener una conexión de alta calidad. El procedimiento de instalación generalmente incluye el corte del cable a la longitud correcta, la preparación del cable (desnudar y cortar el aislamiento según sea necesario), la inserción del conector en el cable y, finalmente, asegurar el conector en su lugar. Este proceso puede variar dependiendo del tipo de cable y del conector específico utilizado, por lo que se recomienda siempre seguir las instrucciones del fabricante.
Conclusión
Los conectores tipo N han resistido la prueba del tiempo, demostrando ser un componente confiable y esencial en el mundo de las telecomunicaciones y la radiofrecuencia. Ya sea que se trate de un sistema de telecomunicaciones de alta frecuencia, equipos de laboratorio, sistemas de radar o cualquier otro entorno que requiera una conexión sólida y resistente, los conectores tipo N son a menudo la elección preferida.
Su versatilidad y fiabilidad los hacen adecuados para una amplia gama de aplicaciones. Sin embargo, la selección y la instalación correcta son cruciales para garantizar un rendimiento óptimo. Como tal, siempre se debe considerar la compatibilidad de impedancia, el rango de frecuencia, el tipo de acoplamiento y seguir las instrucciones de instalación adecuadas al trabajar con conectores tipo N.
