Circuitos de Muestreo y Retención Capacitivos
Los circuitos de muestreo y retención, a menudo abreviados como S&H (por sus siglas en inglés, Sample & Hold), son dispositivos electrónicos fundamentales en sistemas digitales y analógicos. Su principal función es tomar una muestra de una señal analógica y mantener su valor durante un período de tiempo específico. Cuando se combinan con la tecnología capacitiva, estos circuitos ofrecen una solución efectiva y eficiente para diversas aplicaciones.
Funcionamiento Básico
El propósito principal de un circuito S&H es tomar una instantánea o «muestra» de una señal analógica en un momento dado y luego «retener» ese valor durante un período determinado. Imagina que estás tratando de analizar una señal que cambia constantemente; sin un mecanismo para pausar y evaluar la señal en un punto específico en el tiempo, sería extremadamente difícil obtener una lectura precisa.

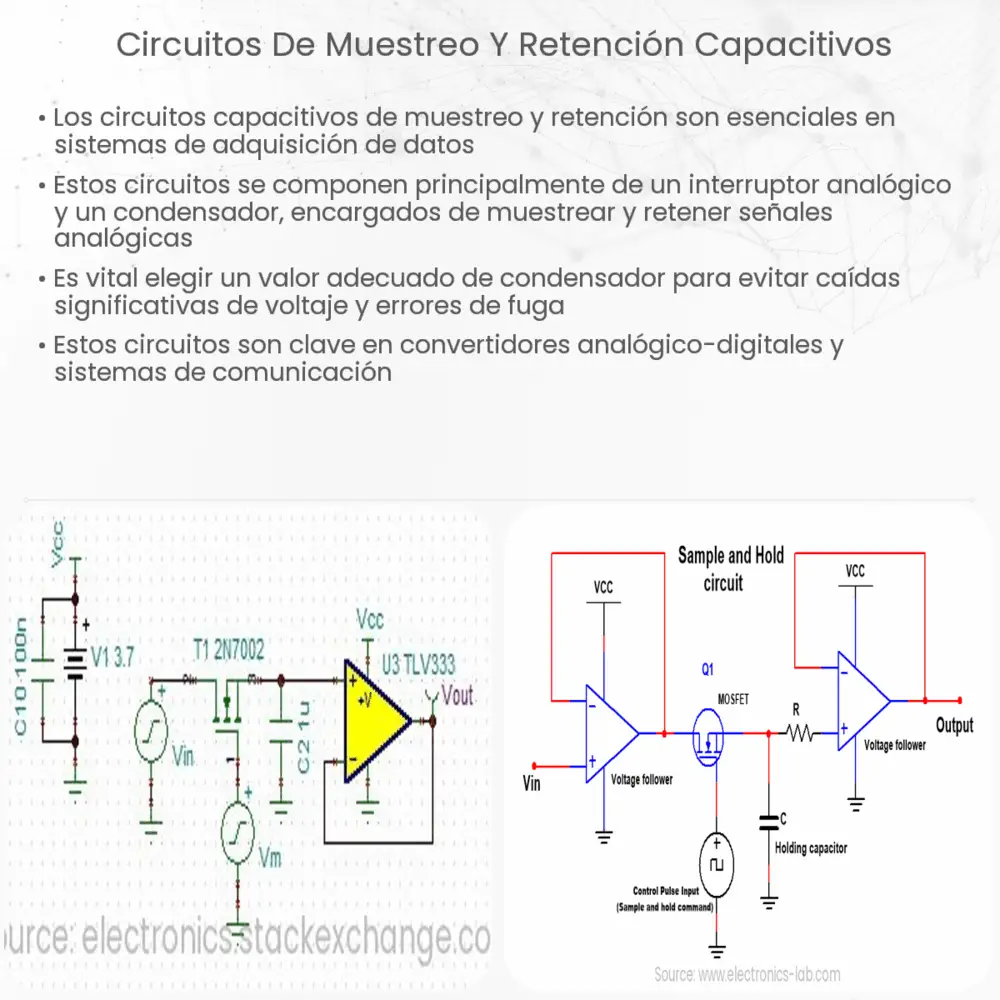

En términos de diseño, un circuito de muestreo y retención capacitivo generalmente consta de un interruptor y un condensador. El interruptor se encarga de «muestrear» la señal cuando se activa, mientras que el condensador «retiene» la muestra al almacenar una carga eléctrica correspondiente al valor de la señal en ese momento.
Aplicaciones Prácticas
- Conversión Analógico a Digital (ADC): Antes de que una señal analógica pueda ser procesada por un sistema digital, debe ser convertida a una forma digital. Aquí es donde el circuito S&H juega un papel crucial. Permite que la señal analógica sea muestreada y retenida para su posterior conversión.
- Mejora de la Estabilidad: En sistemas donde la señal puede ser ruidosa o inestable, el circuito S&H puede ser usado para estabilizar la señal antes de que sea procesada.
- Reconstrucción de Señales: En la conversión de señales digitales a analógicas, un circuito S&H puede ser empleado para reconstruir una señal analógica a partir de valores digitales muestreados.
Consideraciones en el Diseño Capacitivo
El diseño de un circuito de muestreo y retención capacitivo debe tener en cuenta varios factores. El primero y más crucial es la elección del condensador. La capacidad del condensador determina cuánto tiempo puede retener el valor muestreado sin una pérdida significativa. Además, la calidad del condensador es esencial para minimizar el «ruido» o variaciones no deseadas en la señal retenida.
Otro factor importante es el interruptor. Debe ser rápido y preciso para asegurar que la muestra tomada sea representativa de la señal en ese punto específico en el tiempo.
Desafíos en los Circuitos de Muestreo y Retención Capacitivos
Al igual que con cualquier dispositivo electrónico, existen desafíos asociados con los circuitos S&H. Uno de los principales problemas es la llamada «fuga» del condensador. Con el tiempo, un condensador puede comenzar a perder su carga, lo que resulta en una disminución gradual del valor retenido. Esta fuga puede ser causada por imperfecciones en el material del condensador o por factores externos como la temperatura y la humedad.
Además, la velocidad y precisión del interruptor pueden verse afectadas por factores como la resistencia y la capacitancia parásita, lo que puede introducir errores en el proceso de muestreo. Por lo tanto, es esencial seleccionar componentes de alta calidad y diseñar el circuito con cuidado para minimizar estos problemas.
Avances y Tendencias Futuras
Con el avance de la tecnología, los circuitos de muestreo y retención capacitivos están evolucionando. Las mejoras en los materiales y en la fabricación han llevado a condensadores más pequeños y eficientes, con menores tasas de fuga. Además, los interruptores están volviéndose más rápidos y precisos, permitiendo un muestreo más exacto y una mayor velocidad de operación.
En el futuro, podemos esperar ver una integración aún mayor de estos circuitos en chips y sistemas embebidos, con una precisión y eficiencia aún mayores. Además, con el crecimiento de la Internet de las Cosas (IoT) y la creciente necesidad de procesar señales analógicas en dispositivos inteligentes, la demanda de circuitos S&H eficientes y precisos solo aumentará.
Conclusión
Los circuitos de muestreo y retención capacitivos desempeñan un papel vital en la interfaz entre el mundo analógico y digital. Permiten que las señales analógicas sean muestreadas, retenidas y luego procesadas por sistemas digitales. Aunque enfrentan desafíos en términos de fuga y precisión, los avances tecnológicos están abriendo el camino hacia soluciones más eficientes y precisas. A medida que continuamos avanzando hacia un mundo cada vez más digital, la importancia de estos circuitos solo se magnificará, reafirmando su relevancia y necesidad en la electrónica moderna.
