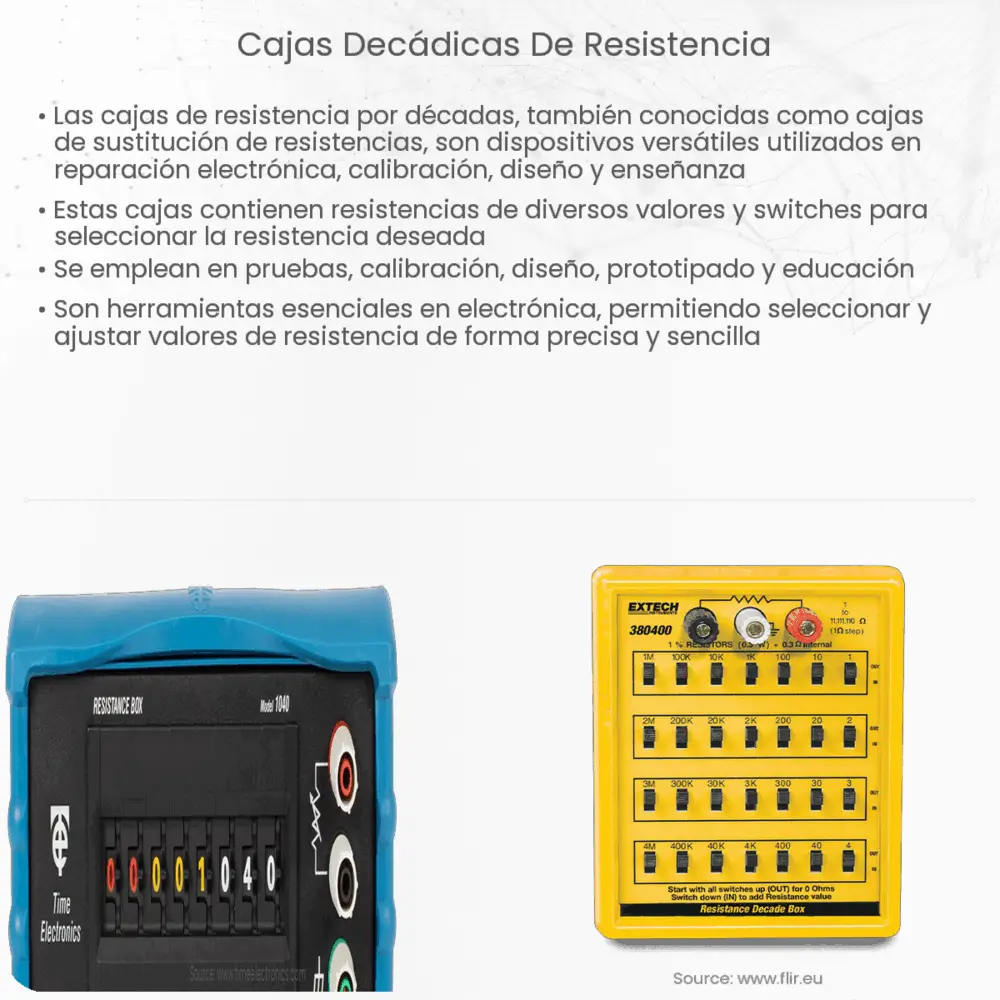

Introducción a las Cajas Decádicas de Resistencia
Las cajas decádicas de resistencia son herramientas eléctricas sumamente útiles, especialmente en entornos de laboratorio y de pruebas. Su principal propósito es el de proporcionar una forma controlada y precisa de variar la resistencia en un circuito eléctrico. El nombre «decádico» viene del hecho de que estas cajas suelen dividir la resistencia en escalones decimales, permitiendo a los usuarios seleccionar la resistencia deseada a través de una serie de interruptores.
Funcionamiento y Diseño
Una caja decádica de resistencia típicamente consta de varios interruptores, cada uno de los cuales está asociado a una resistencia distinta. Estos interruptores están organizados en una serie de grupos, cada uno representando una potencia de 10. Por ejemplo, puede haber un grupo para 1 ohmio, otro para 10 ohmios, otro para 100 ohmios, y así sucesivamente. Al seleccionar distintas combinaciones de interruptores, se pueden obtener valores de resistencia que van desde unos pocos ohmios hasta varios megaohmios.
Aplicaciones de las Cajas Decádicas de Resistencia
-
Pruebas de equipos: Estas cajas pueden ser usadas para simular distintas condiciones de carga y para comprobar el funcionamiento correcto de equipos eléctricos y electrónicos. Por ejemplo, se pueden usar para probar fuentes de alimentación, verificando que pueden entregar la corriente correcta bajo distintas resistencias de carga.
-
Investigación y desarrollo: En el desarrollo de nuevos productos, las cajas decádicas de resistencia permiten probar cómo reaccionará un dispositivo a distintas resistencias, lo cual es especialmente útil durante las fases de prototipado y de diseño inicial.
-
Calibración: Muchos dispositivos requieren calibración periódica para mantener su precisión, y las cajas decádicas de resistencia son una herramienta ideal para este propósito.
Limitaciones y Precauciones
Las cajas decádicas de resistencia tienen algunas limitaciones inherentes. Una de las más significativas es que la precisión de la resistencia puede variar en función de la temperatura y otros factores ambientales. Además, a medida que se aumenta la resistencia, también puede incrementarse la potencia disipada en la caja, lo que puede causar un calentamiento excesivo si no se maneja correctamente. Por tanto, siempre es esencial tener en cuenta las especificaciones del fabricante y usar las cajas decádicas de resistencia de manera segura y adecuada.
Mantenimiento y Conservación
El mantenimiento de las cajas decádicas de resistencia es vital para asegurar su funcionamiento correcto y su vida útil. Es necesario realizar una limpieza periódica para eliminar el polvo y otros contaminantes que puedan acumularse en los interruptores y resistencias. Además, es aconsejable realizar comprobaciones regulares de la precisión de la resistencia, ya que esta puede ir variando con el tiempo y el uso. Algunas cajas decádicas de resistencia más avanzadas pueden incluso tener funciones incorporadas para comprobar y calibrar la resistencia de forma automática.
Selección de Cajas Decádicas de Resistencia
Al seleccionar una caja decádica de resistencia para una aplicación particular, hay varios factores a tener en cuenta. Estos incluyen el rango de resistencia que se necesita, la precisión requerida, la capacidad de disipación de potencia, y el número y tipo de interruptores. También puede ser relevante considerar otras características, como la presencia de funciones de calibración automáticas, el tipo de terminales de conexión, y el tamaño y peso de la caja.
Conclusion
Las cajas decádicas de resistencia son herramientas imprescindibles en muchos entornos de trabajo y de investigación donde se manejan circuitos eléctricos. Su capacidad para proporcionar una resistencia variable de forma precisa y controlada las convierte en una solución ideal para una amplia variedad de aplicaciones, desde pruebas de equipos hasta investigación y desarrollo. Sin embargo, como con cualquier herramienta, es crucial usarlas de forma correcta y segura, y mantenerlas adecuadamente para garantizar su fiabilidad y su vida útil. Con la selección adecuada y el cuidado correcto, las cajas decádicas de resistencia pueden ser una inversión de gran valor para cualquier laboratorio o taller eléctrico.
