Entdecken Sie die Funktion und Vorteile von Widerstands-Dekadenboxen für präzise Messungen in Elektronik und Technik.

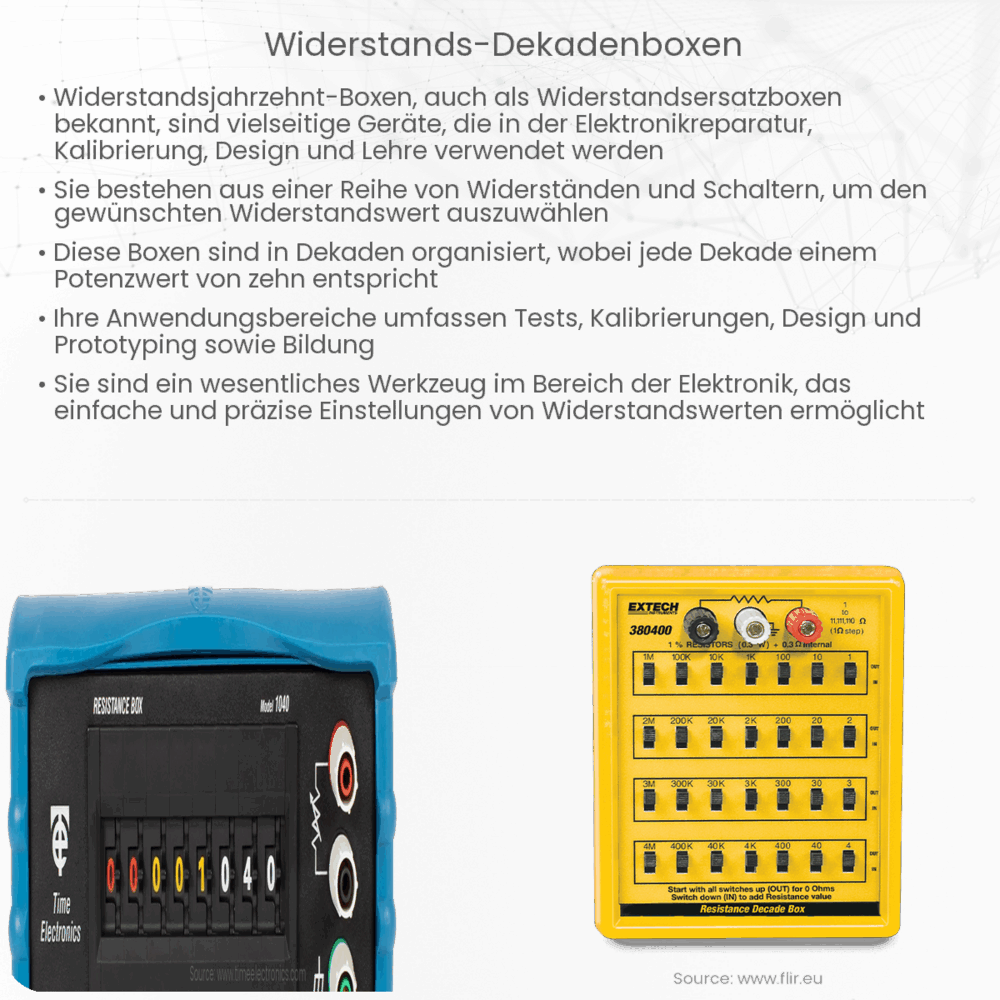

Was sind Widerstands-Dekadenboxen?
Widerstands-Dekadenboxen sind ein unverzichtbares Werkzeug in der Elektronik und Messtechnik, das es Ingenieuren und Technikern ermöglicht, einen präzisen Widerstandswert für Test- und Kalibrierungszwecke auszuwählen. Diese Boxen enthalten eine Reihe von Widerständen mit festen Werten, die über Schalter in Dekaden, also in Zehnerpotenzen, organisiert sind. Der Nutzer kann durch das Aktivieren verschiedener Schalterkombinationen einen spezifischen Gesamtwiderstand zusammenstellen.
Diese Instrumente sind besonders in der Entwicklung und Fehleranalyse elektronischer Schaltungen von Bedeutung, da sie eine schnelle und genaue Anpassung des Widerstandes ermöglichen, ohne dass mehrere Widerstände manuell ausgetauscht werden müssen. Mit einer Dekadenbox können Widerstandswerte oft im Bereich von wenigen Ohm bis zu mehreren Megaohm eingestellt werden.
Funktionsweise einer Widerstands-Dekadenbox
Das Herzstück einer Widerstands-Dekadenbox ist ein Satz von Präzisionswiderständen, die in einem klar definierten Schema angeordnet sind. Typischerweise sind diese Widerstände in Reihen von 1 Ohm, 10 Ohm, 100 Ohm, 1 kOhm usw. organisiert. Der Anwender wählt den gewünschten Widerstand, indem er Drehknöpfe oder Schiebeschalter benutzt, um die entsprechenden Widerstände in Serie oder parallel zu schalten.
- Stufe 1 (1Ω bis 10Ω): Hier kann der Benutzer den Widerstand in 1-Ohm-Schritten hinzufügen oder subtrahieren.
- Stufe 2 (10Ω bis 100Ω): In dieser Stufe sind die Schritte in 10-Ohm-Einheiten organisiert.
- Stufe 3 (100Ω bis 1kΩ): Dies ermöglicht eine Einstellung in 100-Ohm-Schritten.
- Stufe 4 (1kΩ und darüber): Für höhere Widerstandswerte werden die Schritte entsprechend größer.
Die Präzision der Widerstandswerte in einer Dekadenbox ist von entscheidender Bedeutung, da sie die Genauigkeit der Kalibrierung und Messung direkt beeinflusst. Die meisten Boxen bieten eine Genauigkeit im Bereich von ±1% oder besser, was für die meisten Anwendungen ausreichend ist. Es gibt jedoch auch Modelle für höhere Ansprüche, die eine Genauigkeit von ±0,1% oder noch besser bieten.
Anwendungsbereiche und Vorteile von Widerstands-Dekadenboxen
Widerstands-Dekadenboxen finden ihren Einsatz in einer Vielzahl von Anwendungen. Sie sind ein Standardwerkzeug in der Elektronikfertigung, bei der Qualitätskontrolle, in Forschungslaboren und in Bildungseinrichtungen. Sie ermöglichen es, Schaltungen unter verschiedenen Lastbedingungen zu testen, um die Performance und Stabilität zu überprüfen. Zudem sind sie in der Automobilindustrie, bei der Herstellung und Wartung von Flugzeugen und in der Telekommunikationsbranche weit verbreitet.
In Bildungseinrichtungen werden Dekadenboxen oft verwendet, um Studierenden die Grundlagen der Elektronik näherzubringen. Durch die einfache Anpassung der Widerstände können verschiedene Schaltungskonzepte ohne komplizierte und zeitintensive Umbauten demonstriert werden.
Auswahlkriterien für Widerstands-Dekadenboxen
Bei der Auswahl einer Widerstands-Dekadenbox sollten mehrere Kriterien berücksichtigt werden:
- Widerstandsbereich: Die Box sollte den benötigten Widerstandsbereich für die vorgesehenen Anwendungen abdecken.
- Genauigkeit: Die Genauigkeitsanforderungen hängen von der Anwendung ab. Für präzise Messungen sind hochgenaue Boxen erforderlich.
- Belastbarkeit: Die maximale Strombelastung muss für den Einsatzbereich geeignet sein, um Überhitzung und Schäden zu vermeiden.
- Benutzerfreundlichkeit: Die Schalter sollten leichtgängig sein und eine klare Rückmeldung geben, um Bedienfehler zu minimieren.
- Robustheit: Insbesondere für den Einsatz im Feld oder in Bildungseinrichtungen sollte die Konstruktion stabil sein.
Schlussfolgerung
Widerstands-Dekadenboxen sind für die Elektronikindustrie von unschätzbarem Wert und bieten eine flexible und genaue Methode zur Einstellung von Widerständen. Ihre Vielseitigkeit und Einfachheit in der Anwendung machen sie zu einem unverzichtbaren Bestandteil in der Werkzeugpalette von Profis und Ausbildenden gleichermaßen. Angesichts der technologischen Fortschritte und der steigenden Anforderungen an elektronische Geräte wird die Bedeutung von zuverlässigen und präzisen Instrumenten wie den Widerstands-Dekadenboxen weiter zunehmen. Die Investition in eine hochwertige Dekadenbox zahlt sich durch verbesserte Effizienz und Präzision bei der Entwicklung, Fertigung und Wartung elektronischer Systeme aus.
