Dieser Artikel beleuchtet die Grundlagen und Funktionen von Zenerdioden, erklärt den Unterschied zwischen Zener- und Avalanche-Durchbruch und gibt Anwendungstipps.

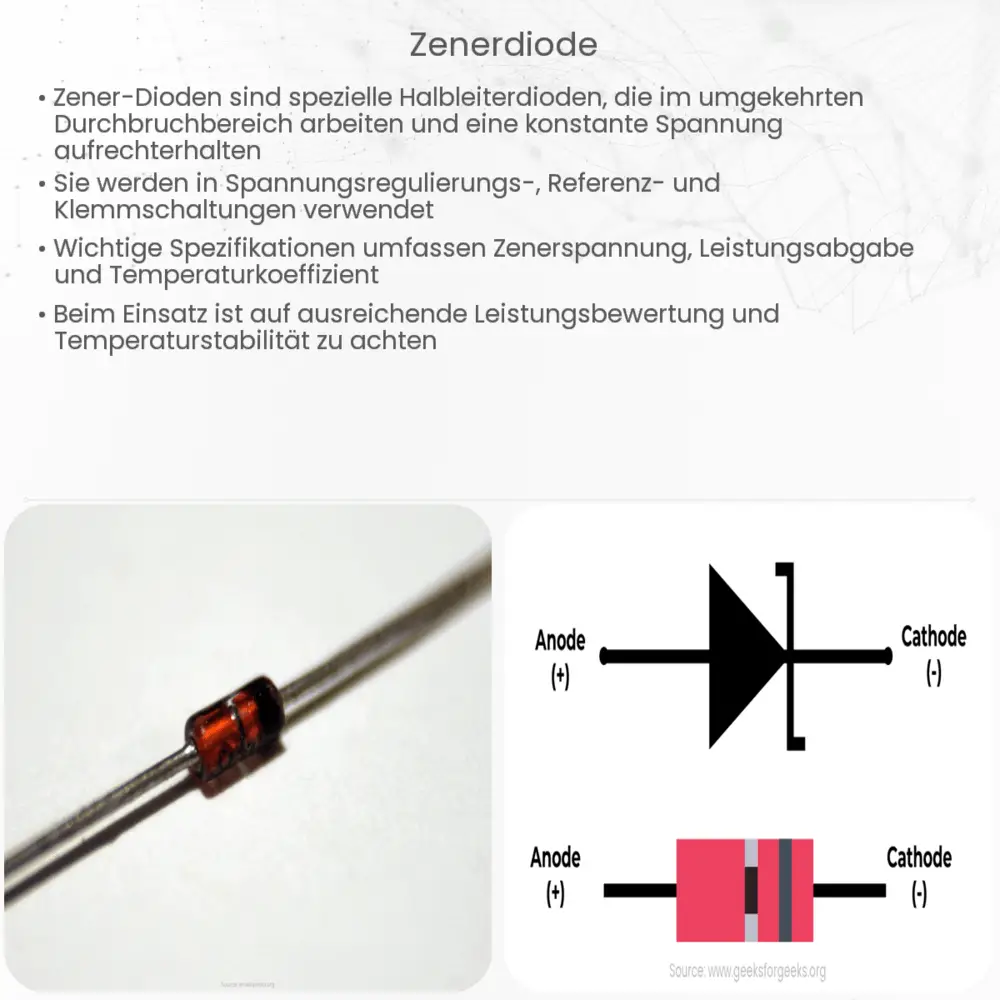

Was ist eine Zenerdiode?
Die Zenerdiode, benannt nach ihrem Entwickler Clarence Melvin Zener, ist eine spezielle Art von Halbleiterdiode, die dafür entwickelt wurde, einen konstanten Spannungspegel zu liefern. Anders als normale Dioden, die in erster Linie dazu dienen, den Stromfluss in einer Richtung zu erlauben, werden Zenerdioden hauptsächlich in umgekehrter Polarität betrieben. Dies ermöglicht es ihnen, eine spezifische und stabile Zenerspannung über ihre Anschlüsse aufrechtzuerhalten, sobald die angelegte Spannung diesen Wert übersteigt.
Aufbau und Funktion
Die Zenerdiode besteht aus einem pn-Übergang, bei dem ein p-dotierter (positiv) Bereich an einen n-dotierten (negativ) Bereich grenzt. Unter normalen Betriebsbedingungen, wenn die Diode vorwärts gepolt ist, verhält sie sich wie eine normale Diode, wobei sie den Stromfluss in eine Richtung erlaubt und in der entgegengesetzten Richtung blockiert. Bei umgekehrter Polarität hingegen, wenn die Spannung den sogenannten Zener-Durchbruchspannungswert erreicht, beginnt die Diode, einen erheblichen Stromfluss zuzulassen.
Verwendung von Zenerdioden
- Spannungsregulierung: Aufgrund ihrer Fähigkeit, eine konstante Spannung über ihre Anschlüsse aufrechtzuerhalten, werden Zenerdioden häufig in Spannungsreglerschaltungen eingesetzt.
- Transientenschutz: Zenerdioden können als Überspannungsschutz in Schaltungen eingesetzt werden, da sie plötzliche Spannungsspitzen absorbieren und den Rest der Schaltung schützen können.
- Signalclipping: In Signalverarbeitungsschaltungen können Zenerdioden dazu verwendet werden, Signale auf einen bestimmten Pegel zu begrenzen.
Merkmale einer Zenerdiode
Die Hauptcharakteristik einer Zenerdiode ist die Zenerspannung, die den Punkt angibt, an dem sie beginnt, in umgekehrter Richtung einen erheblichen Stromfluss zuzulassen. Diese Spannung wird in der Regel vom Hersteller spezifiziert und kann für verschiedene Diodenmodelle unterschiedlich sein. Andere wichtige Merkmale sind der maximale Zenerstrom und die Leistungsaufnahme.
Zener-Durchbruch vs. Avalanche-Durchbruch
Es ist wichtig zu beachten, dass es zwei Mechanismen gibt, die einen Durchbruch in umgekehrter Richtung bei Dioden verursachen können: den Zener-Durchbruch und den Avalanche-Durchbruch. Bei niedrigeren Spannungen (typischerweise unter 5,6 V) dominiert der Zener-Durchbruch, während bei höheren Spannungen der Avalanche-Durchbruch dominiert.
Dieser Artikel wird im nächsten Abschnitt fortgesetzt, in dem tiefer auf den Unterschied zwischen Zener-Durchbruch und Avalanche-Durchbruch eingegangen wird und wie man eine Zenerdiode in verschiedenen Anwendungen effektiv nutzt.
Unterschied zwischen Zener-Durchbruch und Avalanche-Durchbruch
Der Zener-Durchbruch tritt aufgrund der Quantentunnelung auf, bei der Elektronen den Energiebarrieren des pn-Übergangs „durchtunneln“. Dieser Mechanismus ist bei niedrigeren Zenerspannungen dominant und verursacht einen plötzlichen Anstieg des Stroms durch die Diode.
Der Avalanche-Durchbruch hingegen ist ein Prozess, bei dem freie Elektronen durch die angelegte Spannung so stark beschleunigt werden, dass sie, wenn sie mit den gebundenen Elektronen im Halbleitermaterial kollidieren, genug Energie besitzen, um diese zu befreien. Dies führt zu einer Lawine von freien Elektronen und somit zu einem starken Stromanstieg. Dieser Mechanismus ist bei höheren Zenerspannungen üblicher.
Anwendungstipps für Zenerdioden
Wenn Sie eine Zenerdiode in einer Schaltung verwenden möchten, sollten Sie einige wichtige Überlegungen beachten:
- Wärmeableitung: Zenerdioden können bei hoher Belastung viel Wärme erzeugen. Es ist daher wichtig, für ausreichende Kühlung zu sorgen, insbesondere bei Anwendungen mit hohen Strömen.
- Richtige Dimensionierung: Die Diode sollte so gewählt werden, dass ihre Zenerspannung und Leistungsfähigkeit für die spezifische Anwendung geeignet sind.
- Vorwiderstand: Um den Strom durch die Zenerdiode zu begrenzen, wird oft ein Vorwiderstand in Serie zur Diode geschaltet. Dieser Widerstand hilft, den Zenerstrom innerhalb sicherer Grenzen zu halten.
Schlussfolgerung
Zenerdioden sind einzigartige Halbleiterkomponenten, die in einer Vielzahl von Anwendungen eingesetzt werden können, von der Spannungsregulierung bis zum Schutz von Schaltungen vor Überspannungen. Ihr Verständnis für den Unterschied zwischen Zener- und Avalanche-Durchbruch und die richtige Dimensionierung und Anwendung in Schaltungen sind entscheidend für einen effektiven Einsatz. Mit ihrem stabilen Verhalten und ihrer Zuverlässigkeit bleiben Zenerdioden ein unverzichtbarer Bestandteil moderner Elektronikschaltungen.
