Wellenfallen in der Technik: Verständnis ihrer Funktion, Anwendung und Typen. Lernen Sie, wie sie Kommunikation verbessern und Störfrequenzen blockieren.
Was sind Wellenfallen?
Wellenfallen, oft auch als „Wave Traps“ bezeichnet, sind speziell konstruierte elektrische oder elektromagnetische Vorrichtungen, die dazu bestimmt sind, bestimmte Frequenzen oder Wellenlängen zu isolieren oder zu blockieren, während sie andere passieren lassen. Sie spielen eine wesentliche Rolle in verschiedenen technologischen Anwendungen, insbesondere in der Elektrik und Kommunikationstechnik.
Funktionsweise von Wellenfallen
Das grundlegende Prinzip hinter einer Wellenfalle basiert auf der Resonanz. Wenn eine elektrische oder elektromagnetische Welle auf eine Wellenfalle trifft, die auf eine bestimmte Frequenz abgestimmt ist, wird sie absorbiert und kann so blockiert oder isoliert werden. Dies ermöglicht es, unerwünschte Frequenzen zu eliminieren und somit beispielsweise Störungen in einem Kommunikationssystem zu reduzieren.
- Reihenschaltung: In dieser Konfiguration wird die Wellenfalle direkt in die Leitung eingeschaltet, durch die der Strom fließt. Wenn die Welle die Resonanzfrequenz der Falle erreicht, wird ein hoher Widerstand erzeugt, der die Welle blockiert.
- Parallelschaltung: Hier wird die Wellenfalle parallel zur Leitung geschaltet. Bei Resonanz absorbiert die Falle die unerwünschte Frequenz und leitet sie zur Erde ab.
Anwendungen von Wellenfallen
Wellenfallen finden in verschiedenen Branchen Anwendung. Einige der häufigsten Anwendungen sind:

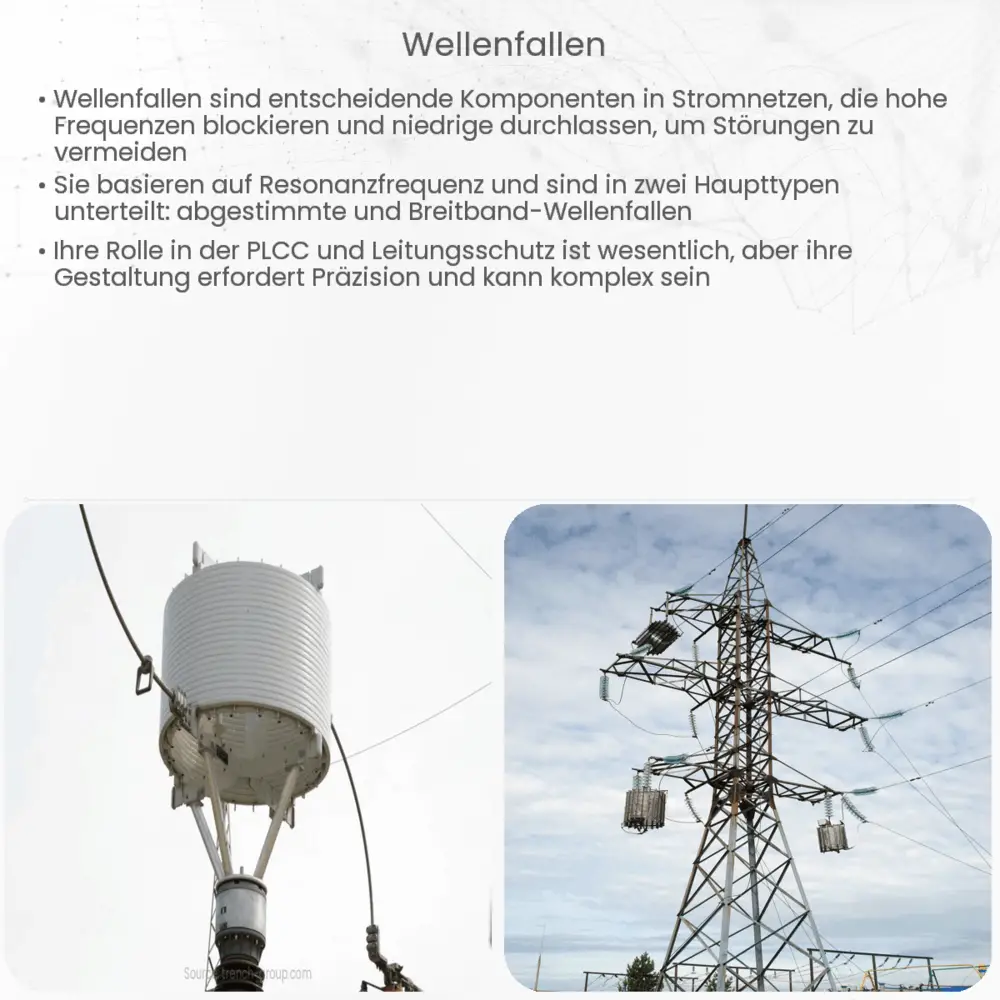

- Stromnetze: In elektrischen Übertragungs- und Verteilungsnetzen werden Wellenfallen eingesetzt, um die Kommunikation über Hochspannungsleitungen zu ermöglichen, indem sie unerwünschte Frequenzen blockieren.
- Kommunikationstechnik: In Rundfunk- und Fernsehsendeanlagen werden sie verwendet, um die Übertragung von unerwünschten Frequenzen zu verhindern.
- Forschung: In der wissenschaftlichen Forschung werden Wellenfallen verwendet, um spezifische Frequenzen für Experimente zu isolieren.
Die effiziente Nutzung von Wellenfallen erfordert ein tiefes Verständnis ihrer Arbeitsweise sowie der spezifischen Anforderungen des jeweiligen Systems oder der Anwendung. Sie können sowohl in großen Industrieanlagen als auch in kleineren, spezialisierten Anwendungen nützlich sein.
[…Fortsetzung folgt…]
Typen von Wellenfallen
Je nach Anforderung und Anwendung gibt es verschiedene Typen von Wellenfallen:
- Tunable Wave Traps: Diese können eingestellt werden, um verschiedene Frequenzen zu blockieren oder durchzulassen. Sie sind besonders nützlich in Systemen, die eine flexible Steuerung erfordern.
- Fixed Wave Traps: Diese sind auf eine bestimmte Frequenz abgestimmt und können nicht angepasst werden. Sie werden in Systemen verwendet, in denen eine konstante Frequenzblockierung erforderlich ist.
- Band-Stop-Filter: Sie blockieren Frequenzbänder und lassen andere Frequenzen passieren. Dies kann besonders nützlich sein, wenn mehrere unerwünschte Frequenzen gleichzeitig blockiert werden sollen.
Vorteile und Herausforderungen
Die Hauptvorteile von Wellenfallen sind:
- Verbesserung der Kommunikation: Durch das Blockieren von Störfrequenzen können Signale klarer und effizienter übertragen werden.
- Sicherheit: Sie können unerwünschte oder gefährliche Frequenzen in kritischen Anwendungen blockieren.
- Flexibilität: Insbesondere abstimmbare Wellenfallen bieten die Möglichkeit, verschiedene Frequenzen je nach Bedarf zu blockieren oder durchzulassen.
Allerdings gibt es auch einige Herausforderungen im Umgang mit Wellenfallen:
- Kosten: Hochwertige Wellenfallen können teuer in der Anschaffung und Wartung sein.
- Technisches Know-how: Die effektive Anwendung und Abstimmung erfordert technisches Fachwissen.
- Platzbedarf: Einige Wellenfallen können sperrig sein und erheblichen Raum in Anspruch nehmen.
Schlussfolgerung
Wellenfallen sind ein unverzichtbares Werkzeug in vielen technologischen und industriellen Bereichen. Sie bieten die Fähigkeit, spezifische Frequenzen zu isolieren, was insbesondere in der Kommunikations- und Energiebranche von unschätzbarem Wert ist. Während sie viele Vorteile bieten, ist es wichtig, die Herausforderungen und Kosten zu berücksichtigen und sicherzustellen, dass sie richtig eingesetzt und gewartet werden. Mit dem Fortschreiten der Technologie und dem steigenden Bedarf an klarer und sicherer Kommunikation werden Wellenfallen weiterhin eine zentrale Rolle in der modernen Technik spielen.
