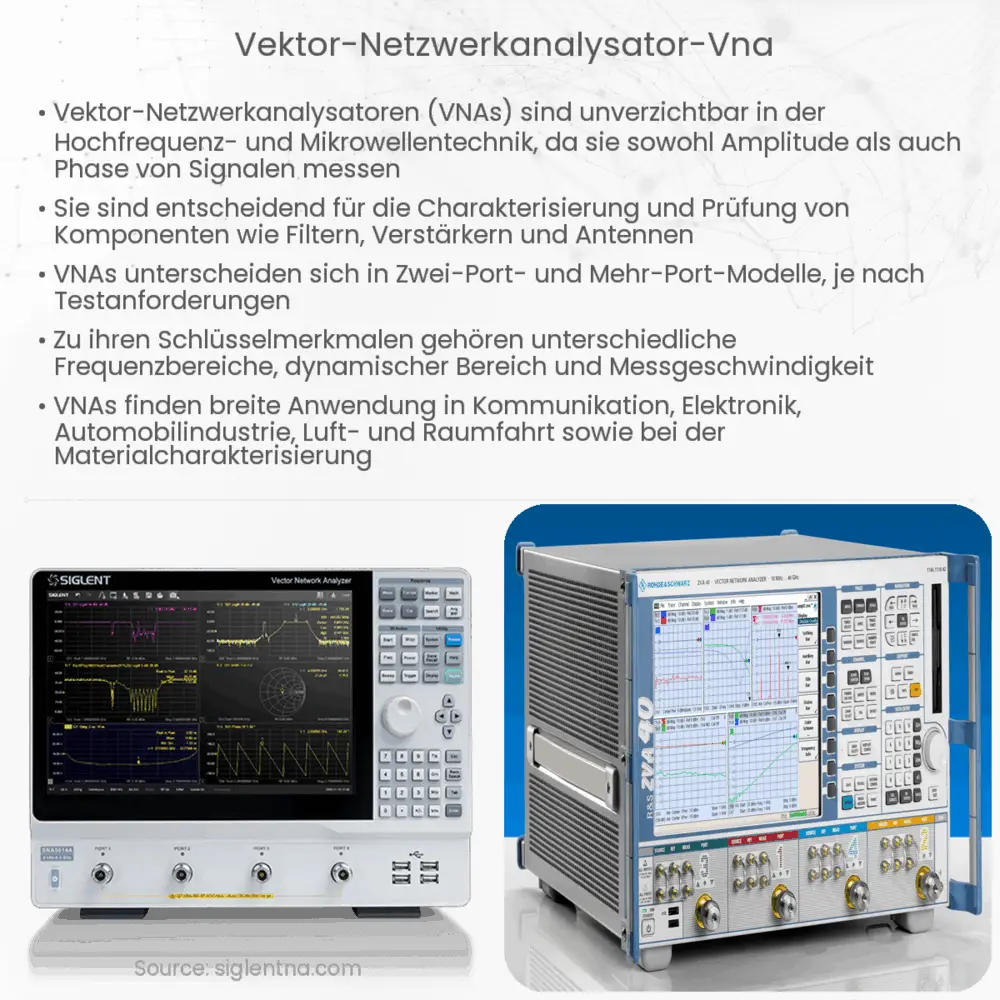

Vektor-Netzwerkanalysator (VNA) – Ein kurzer Überblick
Ein Vektor-Netzwerkanalysator, häufig abgekürzt als VNA, ist ein Gerät, das speziell entwickelt wurde, um die elektrischen Netzwerkeigenschaften in den Hochfrequenzbereichen zu messen und zu charakterisieren. Es handelt sich hierbei um ein unverzichtbares Werkzeug für viele Ingenieure und Wissenschaftler, die in Bereichen wie Kommunikationstechnologie, Hochfrequenzdesign und Antennendesign arbeiten.
Grundprinzipien und Funktionsweise
Der Vektor-Netzwerkanalysator unterscheidet sich von anderen Netzwerkanalysatoren durch seine Fähigkeit, sowohl die Amplitude als auch die Phase eines Signals zu messen. Dadurch kann er komplexe S-Parameter von elektronischen Netzwerken bestimmen. Im Wesentlichen sendet ein VNA ein bekanntes Hochfrequenzsignal durch das zu testende Netzwerk und misst die resultierenden reflektierten und durchgelassenen Signale. Diese Messungen werden dann verwendet, um die elektrischen Eigenschaften des Netzwerks in Form von S-Parametern zu bestimmen.
- S11: Reflexionskoeffizient am Eingang
- S21: Übertragungskoeffizient (wie viel Signal vom Eingang zum Ausgang gelangt)
- S12: Rückwärtsübertragungskoeffizient (wie viel Signal vom Ausgang zum Eingang gelangt)
- S22: Reflexionskoeffizient am Ausgang
Es ist zu beachten, dass ein 2-Port VNA vier solcher S-Parameter misst, während ein 1-Port VNA nur den S11-Parameter misst.
Anwendungen eines VNA
VNA-Geräte sind in vielen Bereichen der Elektrotechnik und Elektronik von unschätzbarem Wert. Einige typische Anwendungen sind:
- Charakterisierung von HF-Komponenten wie Antennen, Filtern, Verstärkern und Oszillatoren.
- Messung der Impedanz und der Reflexionseigenschaften von Materialien.
- Entwicklung und Verifizierung von Breitband- oder schmalbandigen Kommunikationssystemen.
- Fehlerlokalisierung in Hochfrequenzleitungen.
Ein VNA ermöglicht es Ingenieuren und Forschern, die Leistung und Integrität von HF-Designs genau zu bewerten, was zu zuverlässigeren und effizienteren Produkten führt.
Im nächsten Abschnitt werden wir uns genauer mit den technischen Spezifikationen eines VNA, seinem Aufbau und den fortgeschrittenen Anwendungen befassen.
Technische Spezifikationen und Aufbau eines VNA
Ein typischer Vektor-Netzwerkanalysator besteht aus einem Sender, der Hochfrequenzsignale generiert, und mehreren Empfängern, die die reflektierten und durchgelassenen Signale detektieren. Einige Schlüsselspezifikationen, die bei der Auswahl eines VNA zu berücksichtigen sind, umfassen:
- Frequenzbereich: Gibt an, in welchem Frequenzbereich der VNA effektiv arbeiten kann.
- Dynamikbereich: Die Spanne zwischen dem stärksten und schwächsten messbaren Signal.
- Messgenauigkeit: Wie genau der VNA die Amplitude und Phase eines Signals erfassen kann.
- Geschwindigkeit: Wie schnell der VNA Messungen durchführen kann, oft wichtig für industrielle Anwendungen.
Fortgeschrittene Anwendungen
Während die Grundfunktionalität eines VNA die Messung von S-Parametern ist, sind moderne VNAs oft mit zusätzlichen Funktionen ausgestattet, die weit über die Grundlagen hinausgehen. Hierzu gehören:
- Zeitbereichsanalysen, die es ermöglichen, Orte von Fehlern oder Diskontinuitäten in einer Übertragungslinie zu lokalisieren.
- Mischermessungen zur Beurteilung von nichtlinearen Geräten wie Frequenzmischern.
- Möglichkeit, mehrere Messungen gleichzeitig durchzuführen und komplexe mathematische Transformationen auf den gesammelten Daten durchzuführen.
Schlussfolgerung
Der Vektor-Netzwerkanalysator ist ein kraftvolles Instrument, das eine genaue und umfassende Charakterisierung von Hochfrequenznetzwerken ermöglicht. Durch die Kombination von Amplituden- und Phaseninformationen bietet er eine vollständige Sicht auf die elektrischen Eigenschaften eines Netzwerks. Dies macht den VNA zu einem unverzichtbaren Werkzeug für HF-Ingenieure und Forscher. Ob Sie eine Antenne entwerfen, ein Kommunikationssystem optimieren oder die Eigenschaften eines neuen Materials bewerten – ein VNA bietet die Genauigkeit und Tiefe, die Sie benötigen, um fundierte Entscheidungen zu treffen und hochwertige Produkte zu entwickeln.
