Entdecken Sie den U-Kanal-Linearmotor: sein Aufbau, Vorteile, Anwendungsgebiete und Wartungstipps. Erfahren Sie, warum er in Technologiebranchen bevorzugt wird.
Was ist ein U-Kanal-Linearmotor?
Ein U-Kanal-Linearmotor ist eine spezifische Art von Linearmotor, der für seine charakteristische „U“-Form bekannt ist. Im Wesentlichen handelt es sich um einen elektromagnetischen Antrieb, der in der Lage ist, eine lineare Bewegung ohne mechanische Übertragungselemente, wie Zahnräder oder Riemen, zu erzeugen. Er wird oft in Anwendungen eingesetzt, die eine präzise und kontinuierliche lineare Bewegung erfordern.

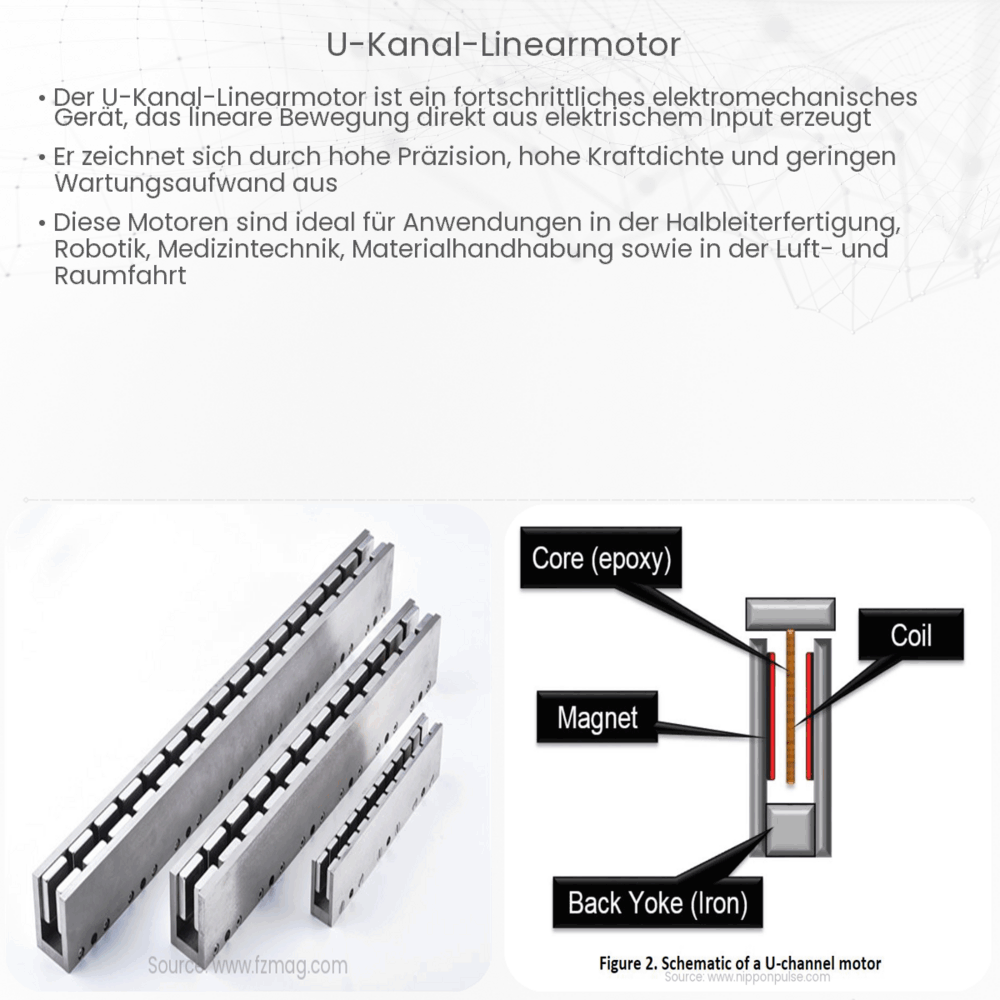

Aufbau und Funktionsweise
Der U-Kanal-Linearmotor besteht in der Regel aus zwei Hauptkomponenten: dem feststehenden Teil, auch Stator genannt, und dem beweglichen Teil, bekannt als Rotor oder Schlitten. Der Stator enthält Elektromagnete, die, wenn sie bestromt werden, ein magnetisches Feld erzeugen. Der Rotor enthält typischerweise Permanentmagnete oder Eisenkerne, die auf die magnetischen Felder des Stators reagieren.
- Stator: Dieser feste Abschnitt des Motors enthält Spulen, durch die elektrischer Strom fließt, um ein elektromagnetisches Feld zu erzeugen.
- Rotor/Schlitten: Dieser bewegliche Abschnitt reagiert auf das magnetische Feld, das vom Stator erzeugt wird, und bewegt sich entlang der Länge des Motors.
Wenn elektrischer Strom durch die Spulen des Stators fließt, wird ein magnetisches Feld erzeugt. Je nach Polarität und Reihenfolge, in der die Spulen bestromt werden, zieht oder stößt dieses Feld den Rotor an und bewegt ihn linear entlang des Stators. Durch kontrolliertes Ein- und Ausschalten der Elektromagnete in einer bestimmten Reihenfolge kann der Rotor präzise gesteuert und in jede gewünschte Position innerhalb des Motors verlagert werden.
Vorteile des U-Kanal-Linearmotors
Die spezifische U-Form des U-Kanal-Linearmotors bietet mehrere Vorteile gegenüber anderen Linearmotordesigns:
- Die umgebende Struktur des „U“ bietet eine höhere Führungsgenauigkeit und Stabilität für den beweglichen Teil des Motors.
- Durch die U-Form können höhere magnetische Flussdichten erzeugt werden, was zu einer stärkeren und effizienteren Kraftübertragung führt.
- Das Design ermöglicht eine bessere Wärmeableitung, was zu einer höheren Effizienz und längeren Lebensdauer des Motors beiträgt.
Wegen dieser Eigenschaften wird der U-Kanal-Linearmotor in vielen Hochleistungsanwendungen bevorzugt, bei denen Präzision und Effizienz entscheidend sind.
Anwendungsgebiete des U-Kanal-Linearmotors
Wegen seiner Präzision und Effizienz findet der U-Kanal-Linearmotor in vielen technologischen Anwendungen Verwendung. Einige dieser Bereiche umfassen:
- Halbleiterfertigung: In Anlagen zur Herstellung von Mikrochips, wo hochpräzise Bewegungen erforderlich sind.
- Medizintechnik: Bei medizinischen Geräten, wie z.B. in der Magnetresonanztomographie oder bei chirurgischen Robotern.
- Automatisierungstechnik: In industriellen Produktionslinien, die eine schnelle und genaue Platzierung von Bauteilen benötigen.
- Forschung und Entwicklung: In Laboren und Forschungseinrichtungen, wo präzise lineare Bewegungen für Experimente und Tests notwendig sind.
Pflege und Wartung
Wie bei allen Maschinen ist auch beim U-Kanal-Linearmotor eine regelmäßige Wartung erforderlich, um eine optimale Leistung sicherzustellen. Dies kann die Reinigung von Fremdkörpern, die Überprüfung der elektrischen Anschlüsse und die Schmierung beweglicher Teile umfassen. Durch eine regelmäßige Überprüfung und Wartung kann die Lebensdauer des Motors verlängert und ein stetiger und zuverlässiger Betrieb gewährleistet werden.
Schlussfolgerung
Der U-Kanal-Linearmotor ist ein beeindruckendes Beispiel für technologische Innovation im Bereich der linearen Bewegungssteuerung. Durch sein einzigartiges Design bietet er nicht nur Präzision und Effizienz, sondern auch eine erhöhte Stabilität und Führungsgenauigkeit. Seine Anwendung in Branchen, von der Halbleiterfertigung bis zur Medizintechnik, zeigt die Vielseitigkeit und den Wert dieser Technologie. Für Ingenieure und Techniker, die nach einer zuverlässigen Lösung für lineare Bewegungsanforderungen suchen, stellt der U-Kanal-Linearmotor eine ausgezeichnete Wahl dar. Es ist jedoch wichtig, sich an die richtigen Wartungspraktiken zu halten, um die Langlebigkeit und Effizienz dieses hochmodernen Antriebssystems zu gewährleisten.
