TRAPATT-Diode: Eine Einführung
Die TRAPATT-Diode, auch bekannt als Transit-Time Avalanche Diode, ist ein Hochfrequenz-Halbleiterbauelement, das speziell für die Mikrowellengeneration in einem breiten Frequenzbereich konzipiert ist. Sie nutzt den Lawinendurchbruch in einem p-n-Übergang aus, um Mikrowellensignale zu erzeugen.
Grundprinzip der TRAPATT-Diode
Die Funktionsweise der TRAPATT-Diode basiert auf einem Prozess, der als „Lawinendurchbruch“ bekannt ist. Wenn eine ausreichend hohe Spannung an die Diode angelegt wird, werden Elektronen im Halbleiter so stark beschleunigt, dass sie bei Kollisionen mit dem Kristallgitter des Halbleiters zusätzliche Elektronen-Löcher-Paare erzeugen können. Dies führt zu einer rapiden Zunahme des Stroms, die wiederum Mikrowellenenergie erzeugt.
Aufbau und Design

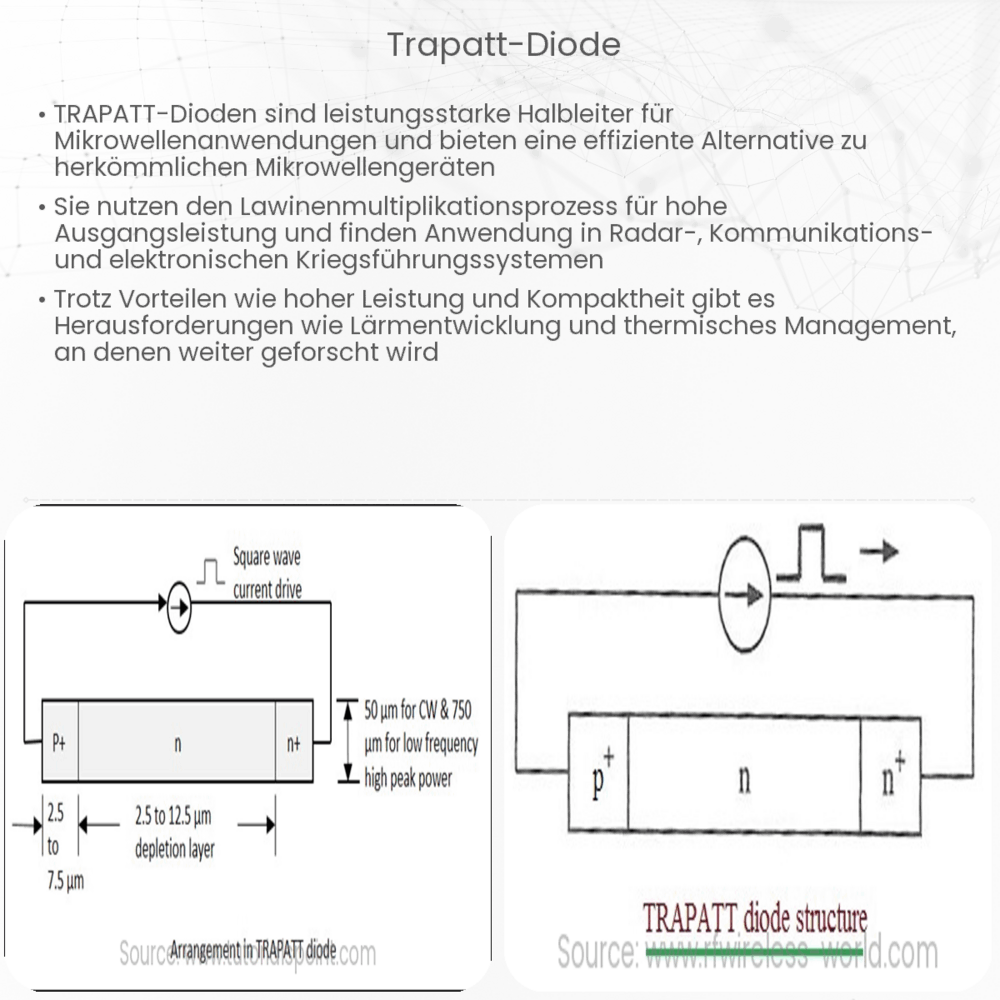

TRAPATT-Dioden sind aus Silizium oder Galliumarsenid hergestellt und in verschiedenen Designformen erhältlich, wie zum Beispiel als Rechteck- oder Ringstruktur. Die Wahl des Materials und des Designs hängt von den spezifischen Anwendungsanforderungen und dem gewünschten Frequenzbereich ab. Der p-n-Übergang der Diode ist dabei für die Erzeugung von Mikrowellenenergie entscheidend.
Anwendungen der TRAPATT-Diode
Dank ihrer Fähigkeit, Mikrowellensignale in einem breiten Frequenzbereich zu erzeugen, findet die TRAPATT-Diode Anwendung in verschiedenen Bereichen der Elektronik und Kommunikation. Einige typische Anwendungen sind:
- Radarsysteme
- Mikrowellen-Oszillatoren
- Kommunikationsgeräte
- Hochfrequenz-Sender
Vorteile und Nachteile
TRAPATT-Dioden bieten mehrere Vorteile gegenüber anderen Mikrowellenquellen. Sie sind kompakt, benötigen wenig Betriebsleistung und können hohe Leistungsdichten erzeugen. Allerdings haben sie auch einige Nachteile, wie eine begrenzte Lebensdauer und Empfindlichkeit gegenüber Temperaturschwankungen.
Im nächsten Abschnitt werden wir tiefer in die technischen Aspekte der TRAPATT-Diode eintauchen, ihre Funktionsweise detailliert erläutern und die Vorteile und Nachteile im Kontext ihrer Anwendungsbereiche diskutieren.
Technische Aspekte der TRAPATT-Diode
Die Funktionsweise der TRAPATT-Diode beruht auf einer Kombination aus der Lawinen-Effekt-Multiplikation und dem Transit-Effekt. Bei der Anwendung einer Spannung wird die Diode in den Lawinen-Durchbruch-Bereich gebracht. Während des Durchbruchs wird eine Lawinenzone gebildet, die sich über den p-n-Übergang ausbreitet. Der plötzliche Spannungsabfall in dieser Zone verursacht einen hohen Stromfluss und die resultierende Lawinenzone bewegt sich in Richtung Anode. Dieser Prozess führt zur Erzeugung einer Mikrowelle.
Arbeitsmechanismus
Die Betriebsfrequenz der TRAPATT-Diode wird hauptsächlich durch die Dicke der verarmten Region bestimmt. Dies liegt daran, dass die Zeit, die für die Erzeugung und den Abbau der Lawinenzone erforderlich ist, die Inversionszeit des Mikrowellenstroms beeinflusst. Üblicherweise liegt der Frequenzbereich, in dem TRAPATT-Dioden arbeiten, zwischen 400 MHz und 12 GHz.
Vorteile im Detail
Zu den Hauptvorteilen der TRAPATT-Diode gehören:
- Hohes Leistungs-Gewichts-Verhältnis
- Geringe Größe und einfaches Design
- Möglichkeit zur direkten Modulation von Signalen
Nachteile im Detail
Trotz ihrer Vorteile haben TRAPATT-Dioden auch Einschränkungen:
- Sie benötigen eine komplexe Steuerschaltung
- Hohe Betriebsspannungen sind erforderlich
- Die thermische Stabilität kann ein Problem darstellen
Schlussfolgerung
Die TRAPATT-Diode ist ein leistungsfähiges Mikrowellen-Halbleiterbauelement, das in zahlreichen Anwendungen von Radarsystemen bis zu Kommunikationsgeräten eingesetzt wird. Obwohl sie einige Nachteile hat, sind ihre Vorteile wie Kompaktheit, hohe Leistungsdichte und breiter Betriebsfrequenzbereich nicht zu übersehen. Für Entwickler, die sich mit Mikrowellentechnologie beschäftigen, bietet die TRAPATT-Diode eine effiziente Möglichkeit, Mikrowellensignale zu erzeugen und zu nutzen.
