Strom-zu-Frequenz-Wandler: Eine Einführung
Ein Strom-zu-Frequenz-Wandler (oft als I/F-Wandler bezeichnet) ist ein elektronisches Bauelement, das einen analogen Eingangsstrom in eine Frequenzausgabe umwandelt. Das bedeutet, dass die Frequenz der Ausgabe proportional zum Eingangsstrom ist. Solche Wandler sind in vielen Industriezweigen, insbesondere in der Messtechnik und Prozesssteuerung, von unschätzbarem Wert.
Funktionsprinzip

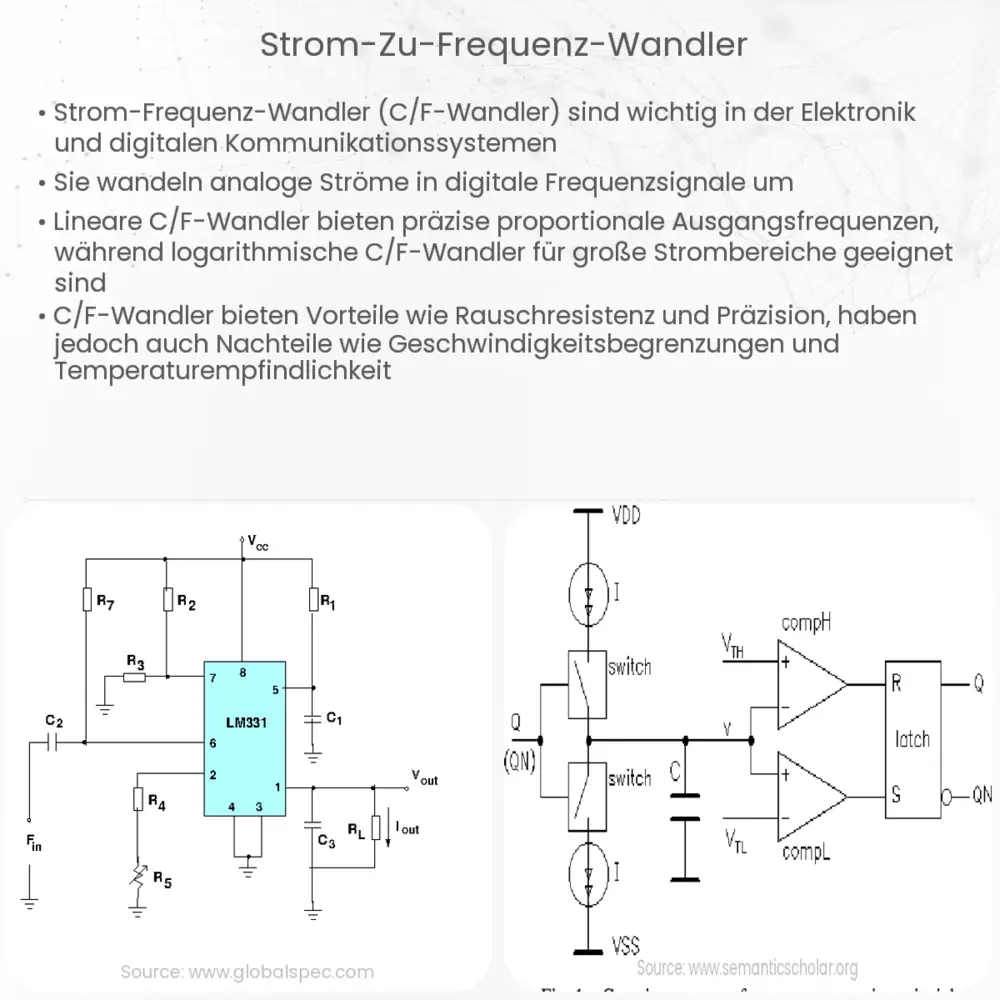

Das Grundkonzept hinter einem Strom-zu-Frequenz-Wandler ist recht einfach. Ein Eingangsstrom fließt in einen Integrator. Dieser produziert eine Spannung, die über die Zeit integriert wird. Wenn diese Spannung einen bestimmten Schwellenwert erreicht, wird ein Flip-Flop umgeschaltet und die Spannung zurückgesetzt. Dies erzeugt eine Impulsfolge oder ein Taktsignal, dessen Frequenz proportional zum Eingangsstrom ist.
Anwendungsgebiete
Strom-zu-Frequenz-Wandler haben eine Vielzahl von Anwendungen. Einige der häufigsten Einsatzgebiete sind:
- Digitale Messtechnik: I/F-Wandler können verwendet werden, um analoge Signale in digitale Signale umzuwandeln, die von Computern und anderen digitalen Geräten leichter verarbeitet werden können.
- Sensoren: Viele Sensoren produzieren einen Ausgangsstrom, der proportional zu einer gemessenen Größe ist. Mit einem I/F-Wandler kann dieser Strom in eine Frequenz umgewandelt werden, die leichter zu messen und zu interpretieren ist.
- Kommunikation: In einigen Kommunikationssystemen können I/F-Wandler dazu beitragen, Informationen übertragen, indem sie analoge Signale in Frequenzen umwandeln.
Vorteile von Strom-zu-Frequenz-Wandlern
Einer der Hauptvorteile eines I/F-Wandlers besteht darin, dass er ein Signal erzeugt, das über große Entfernungen ohne signifikanten Informationsverlust übertragen werden kann. Da die Frequenz des Signals und nicht seine Amplitude oder Phase zur Informationsübertragung verwendet wird, sind solche Systeme gegenüber vielen Arten von Störungen und Signalverlusten robust. Zudem sind sie oft einfacher und kostengünstiger als andere Analog-Digital-Umsetzungssysteme.
Arten von I/F-Wandlern
Es gibt verschiedene Arten von Strom-zu-Frequenz-Wandlern, die für unterschiedliche Anwendungen und in unterschiedlichen technischen Konfigurationen entwickelt wurden. Einige Beispiele sind:
- Linearer I/F-Wandler
- Logarithmischer I/F-Wandler
- Voltage-to-Frequency-Wandler (Spannung-zu-Frequenz-Wandler)
Linearer und Logarithmischer I/F-Wandler
Der lineare I/F-Wandler wandelt den Eingangsstrom direkt proportional in eine Frequenz um. Das bedeutet, dass eine Verdoppelung des Eingangsstroms auch eine Verdoppelung der Ausgangsfrequenz bewirkt. Solche Wandler sind besonders nützlich, wenn eine einfache und direkte Beziehung zwischen dem Eingangsstrom und der Ausgangsfrequenz benötigt wird.
Ein logarithmischer I/F-Wandler hingegen erzeugt eine Ausgangsfrequenz, die logarithmisch zum Eingangsstrom ist. Dies kann in Situationen nützlich sein, in denen das Eingangssignal über einen weiten Bereich variiert und man dennoch feine Unterschiede bei niedrigen Stromwerten feststellen möchte.
Spannung-zu-Frequenz-Wandler
Der Voltage-to-Frequency-Wandler (V/F-Wandler) ist eng verwandt mit dem I/F-Wandler, wobei der Hauptunterschied in der Art des Eingangssignals liegt. Während der I/F-Wandler einen Strom als Eingangssignal nimmt, arbeitet der V/F-Wandler mit einer Eingangsspannung. Wie bei I/F-Wandlern wird die Ausgangsfrequenz des V/F-Wandlers proportional zum Eingangssignal sein, wodurch er für viele der gleichen Anwendungen geeignet ist.
Schlussfolgerung
Strom-zu-Frequenz-Wandler spielen eine entscheidende Rolle in vielen modernen elektronischen Systemen und Anwendungen. Sie bieten eine effiziente und zuverlässige Methode, um analoge Signale in Frequenzinformationen umzuwandeln, die leicht gemessen, übertragen und interpretiert werden können. Obwohl es verschiedene Typen und Variationen gibt, basieren alle auf dem gleichen Grundprinzip der Umwandlung eines Eingangssignals in eine proportionale Frequenzausgabe. Für Entwickler und Ingenieure, die in Bereichen wie Messtechnik, Sensorik und Kommunikation arbeiten, sind die Kenntnisse über die Funktionsweise und Anwendung von I/F-Wandlern von unschätzbarem Wert.
