Was ist ein Strom-Spannungswandler (Transimpedanzverstärker)?
Ein Strom-Spannungswandler, auch bekannt als Transimpedanzverstärker, ist ein elektronisches Bauteil, das in der Lage ist, ein Stromsignal in ein proportionales Spannungssignal umzuwandeln. Dieses Gerät ist in zahlreichen elektronischen Anwendungen von zentraler Bedeutung, insbesondere in der Signalverarbeitung und Messung kleiner Ströme, wie sie beispielsweise in Sensoren und Photodioden auftreten.
Grundlegende Funktionsweise

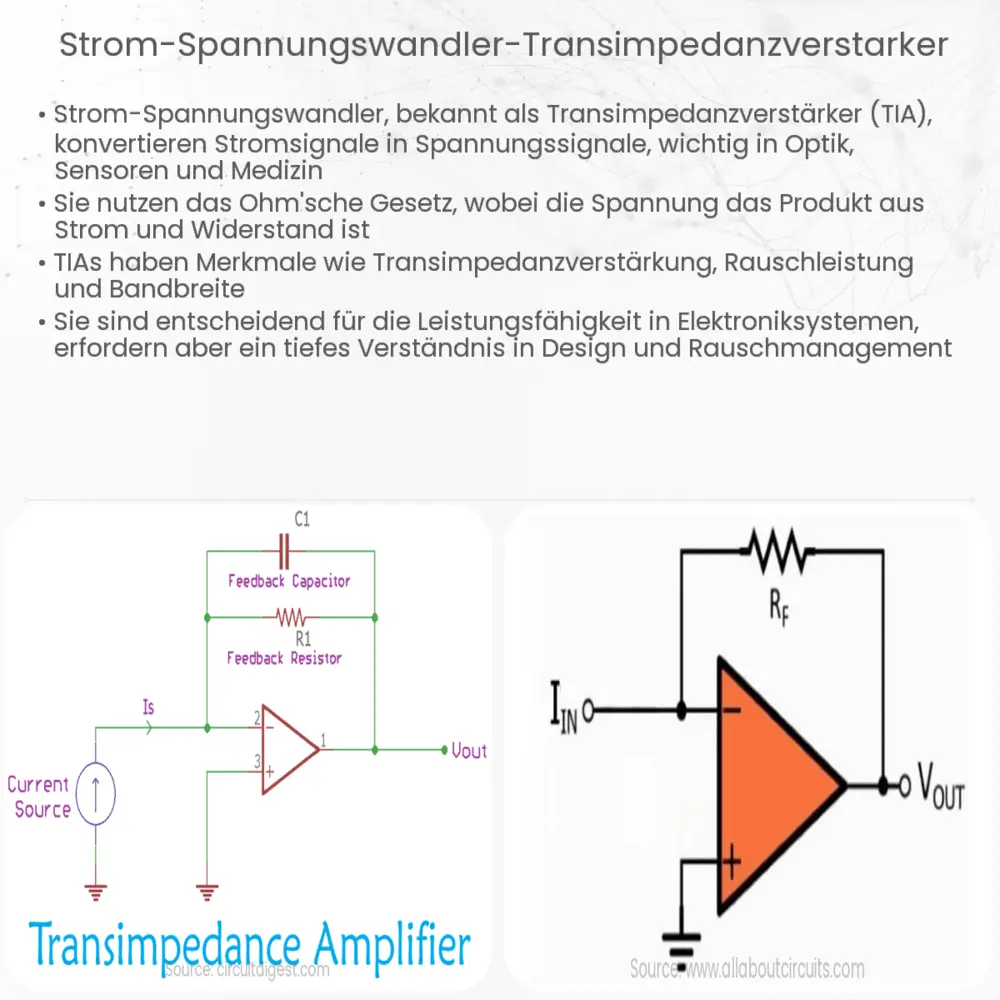

Der Kern eines Transimpedanzverstärkers ist ein Operationsverstärker. Dieser Operationsverstärker ist mit einem Feedback-Widerstand (RF) verbunden, der zwischen dem Ausgang und dem invertierenden Eingang geschaltet wird. Der nicht-invertierende Eingang ist in der Regel auf Masse gelegt. Wenn ein Strom durch den invertierenden Eingang fließt, erzeugt der Widerstand RF eine Spannung am Ausgang des Operationsverstärkers. Die Ausgangsspannung (Vout) ist direkt proportional zum Eingangsstrom (Iin) und wird durch die Formel Vout = -Iin * RF beschrieben.
Anwendungen
Transimpedanzverstärker finden vielfältige Anwendungen in der Elektronik. Sie sind besonders nützlich in Anwendungen, bei denen sehr kleine Ströme gemessen werden müssen, wie z.B. bei Photodioden, die Licht in elektrischen Strom umwandeln. In optischen Kommunikationssystemen werden sie verwendet, um die von Photodioden erzeugten schwachen Stromsignale in Spannungssignale umzuwandeln, die leichter verarbeitet werden können.
In der Biosensorik ermöglichen Transimpedanzverstärker die Umwandlung von Stromsignalen, die durch biologische Prozesse erzeugt werden, in messbare Spannungssignale. Dies macht sie zu einem wichtigen Bestandteil in der medizinischen Diagnostik und Forschung.
Vorteile und Herausforderungen
Die Hauptvorteile eines Transimpedanzverstärkers liegen in seiner Fähigkeit, sehr kleine Ströme genau zu messen und in nutzbare Spannungssignale umzuwandeln. Dies ist besonders wichtig in Anwendungen, wo Präzision entscheidend ist. Allerdings gibt es auch Herausforderungen, wie die Anfälligkeit für Rauschen und die Notwendigkeit, die Bandbreite und die Stabilität des Verstärkers sorgfältig zu kontrollieren.
Komponentenauswahl und Designüberlegungen
Bei der Konstruktion eines Transimpedanzverstärkers ist die Auswahl geeigneter Komponenten entscheidend. Der Operationsverstärker sollte eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz aufweisen, um eine effiziente Signalübertragung zu gewährleisten. Darüber hinaus ist die Bandbreite des Verstärkers ein kritischer Faktor, da sie die Geschwindigkeit bestimmt, mit der das System auf Änderungen des Eingangssignals reagieren kann. Für Anwendungen, die eine hohe Bandbreite erfordern, sind Operationsverstärker mit hoher Geschwindigkeit erforderlich.
Ebenso wichtig ist die Wahl des Feedback-Widerstands RF. Ein höherer Widerstandswert erhöht die Empfindlichkeit des Verstärkers für kleinere Ströme, kann aber auch das Rauschen verstärken und die Bandbreite verringern. Die optimale Auswahl von RF hängt daher von den spezifischen Anforderungen der Anwendung ab.
Rauschen und Stabilität
Rauschen ist eine wesentliche Herausforderung bei der Verwendung von Transimpedanzverstärkern. Das thermische Rauschen des Feedback-Widerstands und das Rauschen des Operationsverstärkers selbst können das Signal beeinträchtigen. Um das Rauschen zu minimieren, ist es wichtig, hochwertige Komponenten zu verwenden und das Schaltungsdesign zu optimieren. In einigen Fällen kann die Verwendung zusätzlicher Filterkomponenten erforderlich sein, um das Rauschen weiter zu reduzieren.
Stabilität ist ein weiterer kritischer Aspekt. Transimpedanzverstärker können zu Oszillationen neigen, insbesondere wenn hohe Verstärkungswerte oder breite Bandbreiten erforderlich sind. Um Stabilitätsprobleme zu vermeiden, kann es notwendig sein, Kompensationsmethoden wie das Hinzufügen von Kompensationskapazitäten einzusetzen.
Schlussfolgerung
Transimpedanzverstärker sind unverzichtbare Werkzeuge in der modernen Elektronik, insbesondere in Bereichen, in denen präzise Strom-zu-Spannung-Konversion erforderlich ist. Ihre Fähigkeit, schwache Stromsignale in messbare Spannungssignale umzuwandeln, macht sie für eine Vielzahl von Anwendungen, von der optischen Kommunikation bis zur medizinischen Sensorik, unerlässlich. Trotz ihrer Vorteile erfordern sie sorgfältige Designüberlegungen, um Herausforderungen wie Rauschen und Stabilität zu bewältigen. Mit der richtigen Komponentenauswahl und Schaltungsgestaltung können Transimpedanzverstärker jedoch extrem effektiv eingesetzt werden, um präzise und zuverlässige Ergebnisse in einer Vielzahl von technologischen Anwendungen zu liefern.
