Introduction aux Convertisseurs de Courant à Tension (Amplificateurs de Transimpédance)
Les convertisseurs de courant à tension, également connus sous le nom d’amplificateurs de transimpédance, sont des composants essentiels dans de nombreux systèmes électroniques. Ils convertissent un courant électrique en une tension proportionnelle, facilitant ainsi le traitement et la mesure des signaux. Cette conversion est cruciale dans des applications telles que les photodétecteurs, les capteurs de courant et les systèmes de communication optique.
Principes de Base

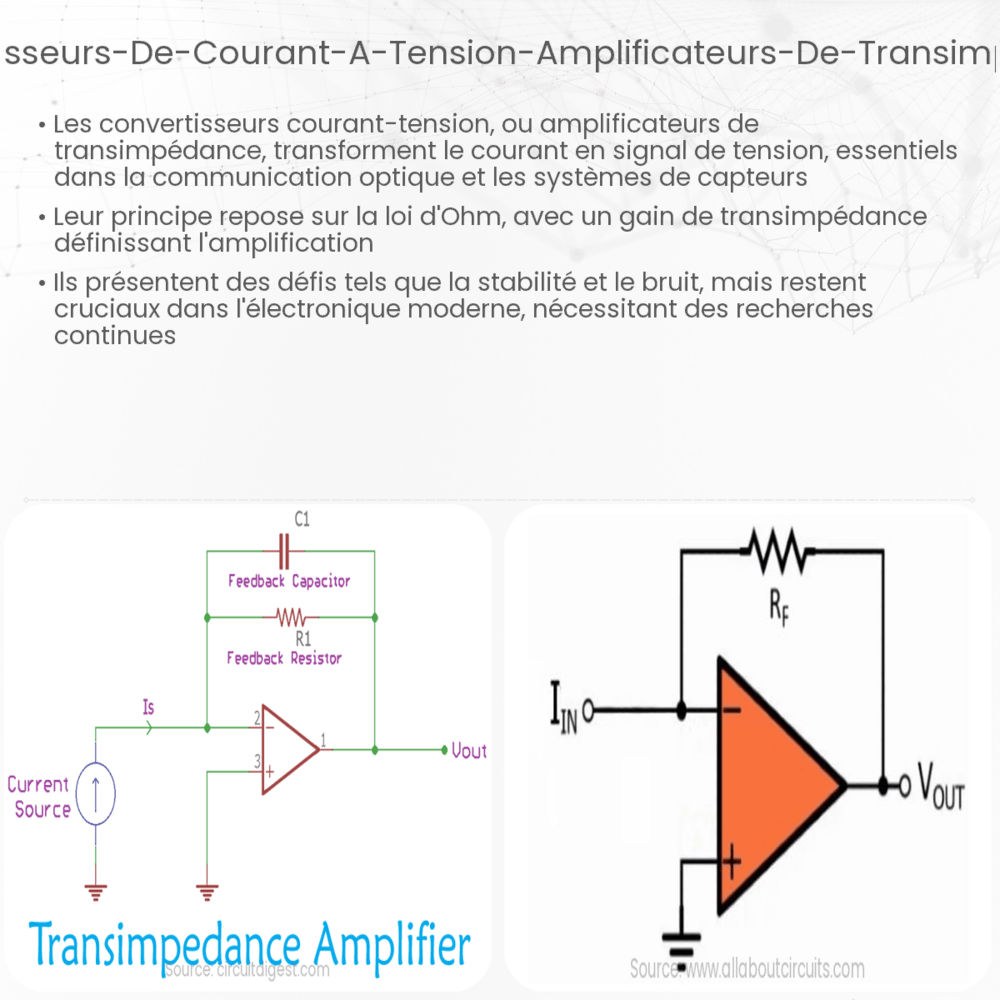

Un convertisseur de courant à tension typique utilise un amplificateur opérationnel pour réaliser la conversion. Le courant d’entrée est appliqué à l’entrée inverseuse de l’amplificateur, tandis qu’une résistance de rétroaction est connectée entre la sortie et l’entrée inverseuse. La tension de sortie est alors proportionnelle au courant d’entrée et inversement proportionnelle à la résistance de rétroaction.
La relation fondamentale pour un convertisseur de courant à tension est donnée par:
\[ V_{\text{out}} = -I_{\text{in}} \times R_{\text{f}} \]
où \( V_{\text{out}} \) est la tension de sortie, \( I_{\text{in}} \) est le courant d’entrée, et \( R_{\text{f}} \) est la résistance de rétroaction.
Caractéristiques et Avantages
Les amplificateurs de transimpédance offrent plusieurs avantages importants :
- Haute Sensibilité : Grâce à leur capacité à détecter de faibles courants, ils sont idéaux pour des applications nécessitant une grande précision.
- Large Bande Passante : Ces amplificateurs peuvent fonctionner sur une large gamme de fréquences, ce qui les rend adaptés pour des applications à haute vitesse.
- Faible Bruit : Ils minimisent le bruit électrique, améliorant ainsi la qualité du signal.
En outre, les convertisseurs de courant à tension sont relativement simples à mettre en œuvre et peuvent être adaptés à une variété de spécifications en modifiant la résistance de rétroaction.
Applications Typiques
Les amplificateurs de transimpédance sont utilisés dans divers domaines :
- Photodétecteurs : Ils convertissent le courant généré par la lumière en une tension mesurable, essentielle pour les caméras et les capteurs optiques.
- Capteurs de Courant : Utilisés dans les systèmes de mesure pour convertir le courant des capteurs en tension.
- Communication Optique : Dans les systèmes de fibre optique, ils convertissent les signaux lumineux en signaux électriques.
Cette première partie a introduit les fondements des convertisseurs de courant à tension et a souligné leur importance dans diverses applications. Dans la suite, nous aborderons des aspects techniques plus détaillés, notamment la conception, les défis et les stratégies d’optimisation de ces dispositifs.
Conception et Optimisation
Pour concevoir un amplificateur de transimpédance efficace, plusieurs facteurs doivent être pris en compte :
- Choix de l’Amplificateur Opérationnel : Il est crucial de choisir un amplificateur avec un faible bruit et une bande passante appropriée à l’application.
- Résistance de Rétroaction : La valeur de \( R_{\text{f}} \) détermine la sensibilité et la bande passante du circuit. Une résistance élevée offre une plus grande sensibilité mais peut réduire la bande passante.
- Compensation de la Capacité Parasite : Les capacités parasites peuvent affecter la stabilité du circuit. L’ajout d’une capacité de compensation peut améliorer la stabilité et la réponse en fréquence.
En plus de la conception, l’optimisation du circuit est essentielle pour maximiser ses performances. Cela inclut la minimisation du bruit et la maximisation de la linéarité et de la réponse en fréquence.
Défis et Solutions
Malgré leurs avantages, les amplificateurs de transimpédance présentent des défis :
- Bruit : Le bruit peut provenir de plusieurs sources, y compris l’amplificateur lui-même. L’utilisation d’amplificateurs à faible bruit et la conception soignée des circuits sont essentielles pour réduire ce problème.
- Limitation de Bande Passante : La bande passante peut être limitée par la résistance de rétroaction et les capacités parasites. Choisir des composants appropriés et utiliser des techniques de compensation peut aider à étendre la bande passante.
- Stabilité : La stabilité peut être un problème, en particulier dans les circuits à haute sensibilité. La compensation de la capacité parasite et une conception soignée du circuit sont cruciales pour assurer la stabilité.
Conclusion
Les convertisseurs de courant à tension, ou amplificateurs de transimpédance, sont des composants fondamentaux dans de nombreux domaines de l’électronique, de la détection de lumière aux systèmes de communication optique. Leur conception et optimisation nécessitent une attention particulière aux détails, notamment le choix des composants, la minimisation du bruit, et la maximisation de la bande passante et de la stabilité. En surmontant ces défis, ces dispositifs offrent des performances exceptionnelles, indispensables dans des applications exigeant précision et fiabilité. Leur rôle continuera d’évoluer avec les progrès technologiques, soulignant leur importance dans l’avancement des systèmes électroniques modernes.
