Erfahren Sie, wie Spannungsmultiplikatoren höhere Gleichspannungen erzeugen und in vielen Elektronikgeräten zur Anwendung kommen.
Was sind Spannungsmultiplikatoren?
Spannungsmultiplikatoren sind elektronische Schaltungen, die eine höhere Gleichspannung aus einer niedrigeren Wechselspannungsquelle erzeugen. Sie werden häufig in Geräten verwendet, wo die erforderliche Betriebsspannung höher ist als die verfügbare Spannungsquelle. Spannungsmultiplikatoren nutzen dabei die Ladungspumpentechnik, um die Spannung zu erhöhen.
Die Arbeitsweise von Spannungsmultiplikatoren
Die Grundlage eines Spannungsmultiplikators bildet die Kombination aus Dioden und Kondensatoren. Dioden leiten den Strom in nur eine Richtung, während Kondensatoren die Fähigkeit haben, elektrische Ladung zu speichern. Zusammen ermöglichen sie es, die Spannung Schritt für Schritt zu vervielfachen.
- Spannungsverdopplung: Ein einfacher Spannungsmultiplikator ist der Spannungsverdoppler. Er besteht aus zwei Dioden und zwei Kondensatoren. Die Schaltung ist so aufgebaut, dass in der ersten Halbwelle der Wechselspannung ein Kondensator aufgeladen wird, und in der zweiten Halbwelle die Ladung auf den anderen Kondensator übertragen wird, wodurch die Spannung verdoppelt wird.

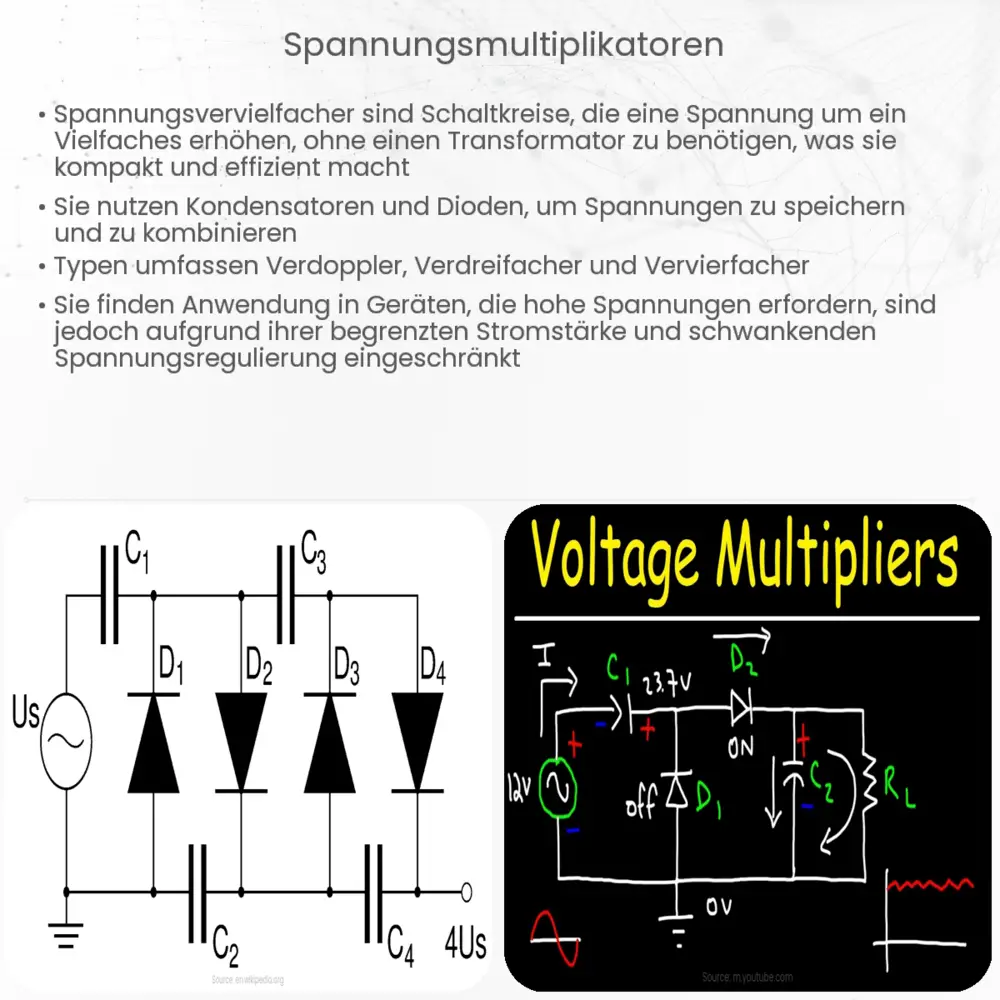

- Spannungsvervielfachung: Für eine höhere Vervielfachung – etwa eine Vervierfachung oder Verachtfachung der Eingangsspannung – werden mehrere Stufen von Dioden-Kondensator-Paaren in einer Leiter- oder Kaskadenschaltung verbunden.
Ein bekanntes Beispiel für einen Spannungsmultiplikator ist die Cockcroft-Walton-Schaltung, die in der Lage ist, Spannungen für Anwendungen wie die Teilchenbeschleunigung zu vervielfachen. Diese Schaltungen können in Reihe geschaltet werden, um eine exponentielle Erhöhung der Spannung zu erreichen.
Anwendungen von Spannungsmultiplikatoren
Spannungsmultiplikatoren finden ihre Anwendung in einer Vielzahl von elektronischen Geräten:
- Oszilloskope und Hochspannungsversorgungen, wo eine stabile, hohe Gleichspannung erforderlich ist.
- Fotokopierer und Laserdrucker, die eine Hochspannung benötigen, um Tonerpartikel auf Papier zu ziehen.
- Die Erzeugung von Hochspannung in Röhrenbildschirmen und CRT-Displays.
Diese Schaltungen sind besonders nützlich, wenn die Transformation von Hochspannung mittels herkömmlicher Transformatoren unpraktisch oder zu teuer wäre. Spannungsmultiplikatoren bieten eine kompakte und kostengünstige Lösung.
Vorteile und Limitationen von Spannungsmultiplikatoren
Spannungsmultiplikatoren bieten einige entscheidende Vorteile gegenüber anderen Methoden der Hochspannungserzeugung. Sie sind in der Regel kleiner und leichter als Transformatoren und erzeugen eine reine Gleichspannung, was in vielen Hochspannungsanwendungen erforderlich ist. Außerdem sind sie in der Lage, mit relativ geringen Stromstärken zu arbeiten, was sie sicherer in der Anwendung macht.
Allerdings haben Spannungsmultiplikatoren auch Limitationen. Sie sind nicht geeignet für Anwendungen, die eine hohe Leistung erfordern, da die Kapazität der Kondensatoren begrenzt ist und die Effizienz der Schaltung mit der Anzahl der Stufen abnimmt. Zudem kann die Ausgangsspannung unter Lastbedingungen stark abfallen.
Tipps für den Einsatz von Spannungsmultiplikatoren
Beim Design und Einsatz von Spannungsmultiplikatoren sollten einige wichtige Aspekte beachtet werden:
- Die Auswahl von Dioden und Kondensatoren muss auf die zu erwartenden Spannungen abgestimmt sein, um Durchschläge und andere Schäden zu vermeiden.
- Die Schaltung sollte so entworfen sein, dass die Kondensatoren schnell genug geladen und entladen werden können, um eine stabile Ausgangsspannung zu gewährleisten.
- Es muss eine ausreichende Kühlung für die Dioden vorgesehen werden, da diese tendenziell viel Wärme produzieren können.
Schlussfolgerung
Spannungsmultiplikatoren spielen eine entscheidende Rolle in der modernen Elektronik, indem sie eine hochwertige Gleichspannungserzeugung ermöglichen, wo der Einsatz von Transformatoren und anderen Hochspannungstechnologien nicht praktikabel ist. Ihre Kompaktheit, Effizienz und die Fähigkeit, reine Gleichspannung zu liefern, machen sie zu einer bevorzugten Wahl für eine Vielzahl von Anwendungen in der Industrie und Forschung. Trotz einiger Einschränkungen hinsichtlich der Leistung und Effizienz bieten sie eine zuverlässige Lösung für die Hochspannungserzeugung in vielen Niedrigleistungsanwendungen. Mit sorgfältiger Planung und Design können die Vorteile von Spannungsmultiplikatoren optimal genutzt und ihre Limitationen minimiert werden, um die technologischen Anforderungen von heute und morgen zu erfüllen.
