Die Shockley-Diode: Eine detaillierte Einführung in Aufbau, Funktion und Anwendungen dieser speziellen p-n-p-n-Diode, ihre Vorteile und Limitierungen.
Die Shockley-Diode: Eine kurze Einführung
Die Shockley-Diode, benannt nach ihrem Erfinder William Shockley, ist eine Art von vierlagiger Halbleiterdiode, die hauptsächlich als Schalter in elektronischen Schaltungen verwendet wird. Diese Diode unterscheidet sich von den herkömmlichen Dioden durch ihre Struktur und ihre Arbeitsweise.
Aufbau und Funktion

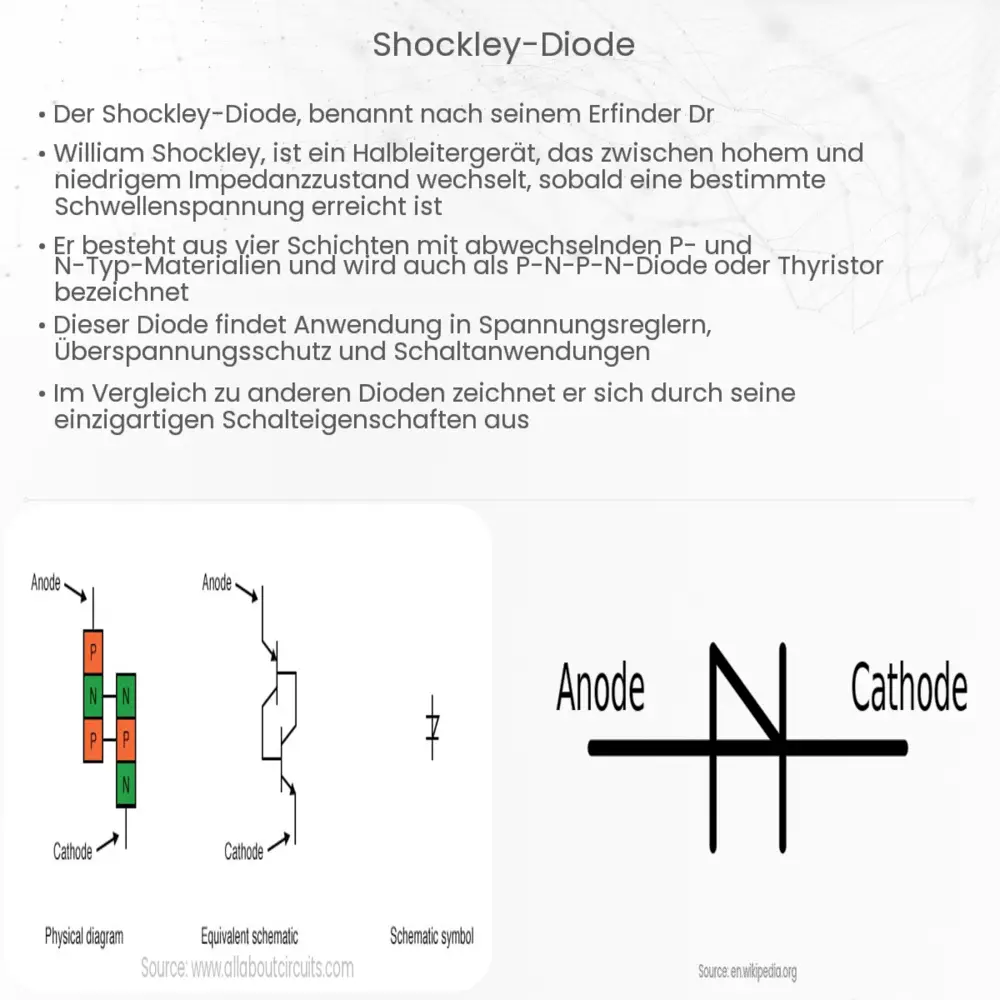

Die Shockley-Diode besteht aus vier Halbleiterschichten, die abwechselnd p- und n-Typ sind. Ihre Struktur kann als p-n-p-n beschrieben werden. Jede der Schichten hat ihre eigene Funktion, die zur Gesamtleistung der Diode beiträgt. Die äußeren Schichten sind die Anode und Kathode, während die beiden inneren Schichten zur Steuerung des Stromflusses dienen.
Im normalen Zustand, wenn keine Spannung angelegt wird, sperrt die Shockley-Diode den Stromfluss. Sobald jedoch eine bestimmte Spannung, bekannt als Schaltspannung oder Zündspannung, erreicht wird, wird die Diode leitfähig und erlaubt den Stromfluss. Nach der Zündung bleibt die Diode in ihrem leitenden Zustand, selbst wenn die angelegte Spannung reduziert wird, bis der Strom unter einen bestimmten Haltestromwert fällt.
Anwendungen
- Spannungsregelung: Aufgrund ihrer einzigartigen Schaltcharakteristik können Shockley-Dioden in Schaltungen zur Spannungsregelung verwendet werden.
- Überspannungsschutz: Sie können zum Schutz von Schaltungen vor unerwarteten Spannungsspitzen eingesetzt werden.
- Relaxationsoszillatoren: In Kombination mit einem Widerstand und einem Kondensator können sie zum Erzeugen von oszillierenden Signalen verwendet werden.
Unterschied zu anderen Dioden
Während eine herkömmliche Diode einfach aus einer p-n-Verbindung besteht und hauptsächlich zur Richtungskontrolle des Stromflusses dient, bietet die Shockley-Diode aufgrund ihrer p-n-p-n-Struktur eine schaltbare Charakteristik. Diese schaltbare Charakteristik unterscheidet sie von anderen Diodentypen und ermöglicht ihre Verwendung in speziellen Anwendungen, für die herkömmliche Dioden ungeeignet wären.
Im nächsten Abschnitt werden wir uns näher mit den technischen Details, Vorteilen und Limitierungen der Shockley-Diode befassen.
Technische Details
Die Shockley-Diode besitzt einige technische Eigenschaften, die sie für bestimmte Anwendungen besonders nützlich machen:
- Schaltgeschwindigkeit: Shockley-Dioden können sehr schnell zwischen ihrem leitenden und nicht leitenden Zustand wechseln, was sie für schnelle Schaltanwendungen geeignet macht.
- Leistungsfähigkeit: Sie sind in der Lage, höhere Ströme im Vergleich zu herkömmlichen Dioden zu handhaben, solange sie innerhalb ihrer spezifizierten Grenzen betrieben werden.
- Zünd- und Haltestrom: Die Spannungen und Ströme, bei denen die Diode zündet bzw. wieder in den Sperrzustand übergeht, sind wichtige Parameter, die in technischen Datenblättern angegeben werden.
Vorteile und Limitierungen
Die Shockley-Diode bietet viele Vorteile, darunter:
- Robuste Leistung unter extremen Bedingungen
- Hohe Schaltgeschwindigkeit
- Einzigartige schaltbare Charakteristik
Trotz ihrer Vorteile gibt es auch einige Limitierungen:
- Sie kann nicht direkt in Hochfrequenzanwendungen eingesetzt werden, da sie für diese Frequenzen zu langsam ist.
- Wärmeentwicklung kann ein Problem sein, insbesondere wenn sie über ihren spezifizierten Grenzen betrieben wird.
Schlussfolgerung
Die Shockley-Diode, mit ihrer einzigartigen p-n-p-n-Struktur, hat ihre eigene Nische in der Elektronik gefunden. Ihre schaltbaren Eigenschaften, kombiniert mit ihrer robusten Leistung, machen sie zu einem wichtigen Bauelement in bestimmten elektronischen Anwendungen. Obwohl sie nicht so allgemein bekannt ist wie andere Diodentypen, bietet die Shockley-Diode dennoch wichtige Vorteile, die sie für spezielle Anforderungen unersetzlich machen. Es ist entscheidend, ihre Vorteile und Limitierungen zu verstehen, um ihre Fähigkeiten optimal zu nutzen.
