Explore o diodo de Shockley: suas características únicas, funcionamento, aplicações e vantagens e desvantagens no mundo eletrônico moderno.
O que é o Diodo de Shockley?

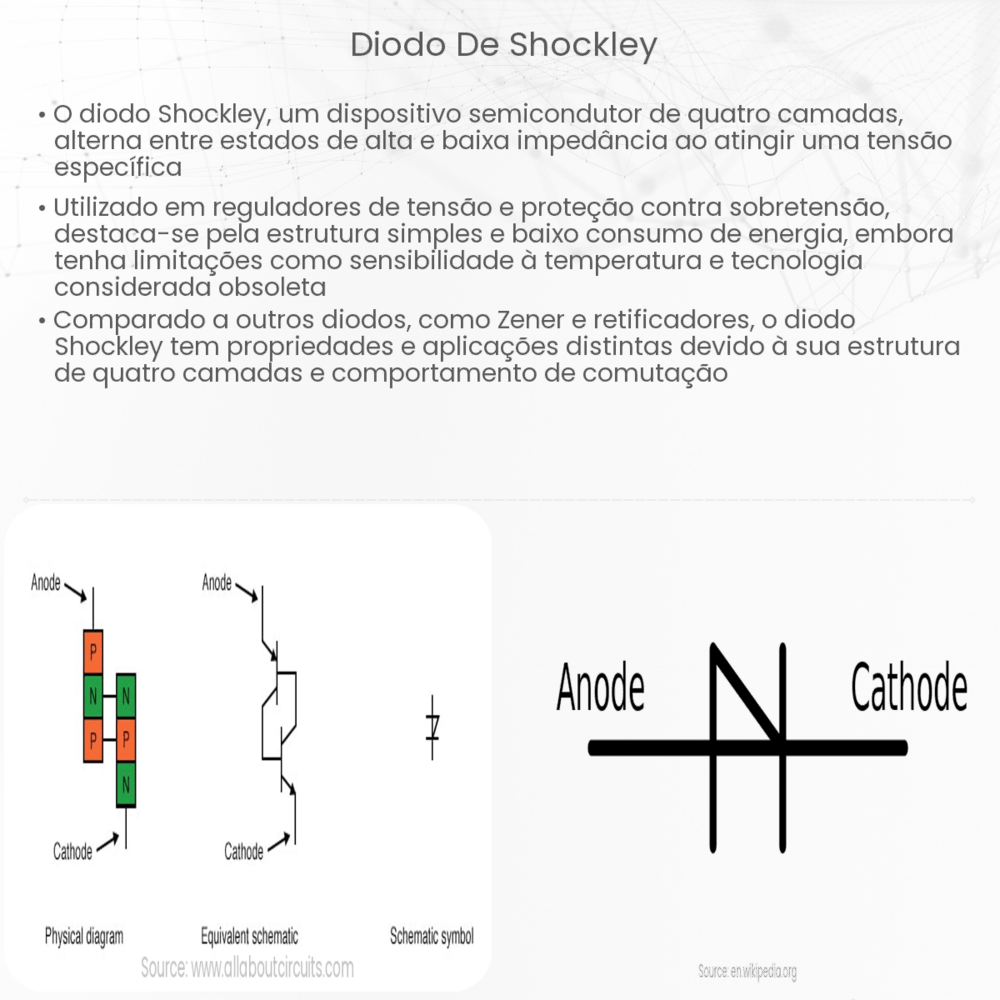

O diodo de Shockley, nomeado em homenagem ao físico William Shockley, é um tipo de diodo semicondutor de quatro camadas que pode ser usado como um interruptor controlado de corrente. Ele é composto por uma sequência de materiais tipo P e N, formando uma estrutura P-N-P-N. Devido à sua composição de quatro camadas, ele tem três junções, o que difere dos diodos tradicionais que têm apenas uma.
Funcionamento do Diodo de Shockley
O diodo de Shockley tem uma característica única de comportamento chamada “ruptura”. Quando uma tensão é aplicada a este diodo, inicialmente não conduz corrente, permanecendo no estado de corte. No entanto, quando a tensão atinge um valor específico, conhecido como tensão de ruptura, o diodo “dispara” e começa a conduzir corrente rapidamente. Uma vez que começa a conduzir, a tensão cai e o diodo permanece conduzindo até que a corrente caia abaixo de um certo valor crítico chamado corrente de retenção.
Aplicações do Diodo de Shockley
Devido às suas características únicas, o diodo de Shockley é frequentemente usado em aplicações onde é necessário um disparo ou comutação controlados, como:
- Controladores de potência;
- Circuitos de disparo para tiristores;
- Relés de estado sólido;
- Proteção contra sobretensão.
Além dessas aplicações, o diodo de Shockley desempenha um papel fundamental em muitos dispositivos e circuitos eletrônicos modernos devido à sua capacidade de atuar como um interruptor controlado por tensão.
Características Distintas
O diodo de Shockley não é apenas definido por sua estrutura P-N-P-N, mas também por algumas características elétricas distintas. Uma das mais notáveis é a sua tensão de ruptura. Em vez de conduzir gradualmente à medida que a tensão aumenta (como um diodo comum), o diodo de Shockley permanece não conduzindo até atingir sua tensão de ruptura. Uma vez atingido esse ponto, ele conduz a corrente quase instantaneamente. Este comportamento torna o diodo de Shockley particularmente útil em aplicações que requerem comutação rápida.
Outra característica única é sua capacidade de “memorizar” seu estado. Uma vez que o diodo é ativado (ou “disparado”), ele permanecerá conduzindo até que a corrente seja interrompida ou reduzida abaixo da corrente de retenção. Isso o torna útil em circuitos onde é necessário manter um estado até que um evento específico ocorra.
Vantagens e Desvantagens do Diodo de Shockley
Como qualquer componente eletrônico, o diodo de Shockley tem suas vantagens e desvantagens. Entre as vantagens, podemos destacar:
- Comutação Rápida: O diodo pode comutar rapidamente entre seus estados de condução e não condução, o que é benéfico para aplicações que requerem respostas rápidas.
- Simplicidade de Design: Em muitos casos, pode substituir circuitos mais complexos, tornando o design do sistema mais simples e compacto.
- Estabilidade: Uma vez disparado, o diodo de Shockley mantém sua condição de condução de forma estável.
No entanto, existem algumas desvantagens associadas ao seu uso:
- Sensibilidade à Temperatura: O ponto de disparo do diodo pode variar com mudanças de temperatura, o que pode ser um problema em certas aplicações.
- Corrente de Ruptura Limitada: O diodo pode não ser adequado para aplicações de alta potência onde a corrente exceda seus limites.
- Disponibilidade: Não são tão amplamente disponíveis como diodos padrão ou transistores, o que pode afetar a escolha de design em algumas situações.
Conclusão
O diodo de Shockley é um componente eletrônico notável que oferece características únicas de comutação e disparo. Suas propriedades o tornam uma escolha valiosa para diversas aplicações, desde controladores de potência até circuitos de proteção contra sobretensão. Embora tenha suas limitações e desafios associados, o entendimento e a implementação adequada deste diodo podem levar a soluções eficientes e compactas em design eletrônico. Como em qualquer decisão de projeto, é essencial pesar as vantagens e desvantagens ao considerar o diodo de Shockley para uma aplicação específica.
