Einführung in den SEPIC-Wandler
Ein SEPIC-Wandler (Single Ended Primary Inductance Converter) ist ein DC-DC-Wandler, der dazu verwendet wird, eine Gleichspannung auf eine andere Gleichspannung zu transformieren. Das Besondere am SEPIC-Wandler ist seine Fähigkeit, die Ausgangsspannung sowohl über als auch unter der Eingangsspannung zu regeln.
Die Anwendungen des SEPIC-Wandlers sind vielfältig und reichen von der Stromversorgung von Mobilgeräten bis hin zu industriellen Anwendungen. Aufgrund seiner Vielseitigkeit und Effizienz ist er in der modernen Elektronik weit verbreitet.
Grundlegender Aufbau

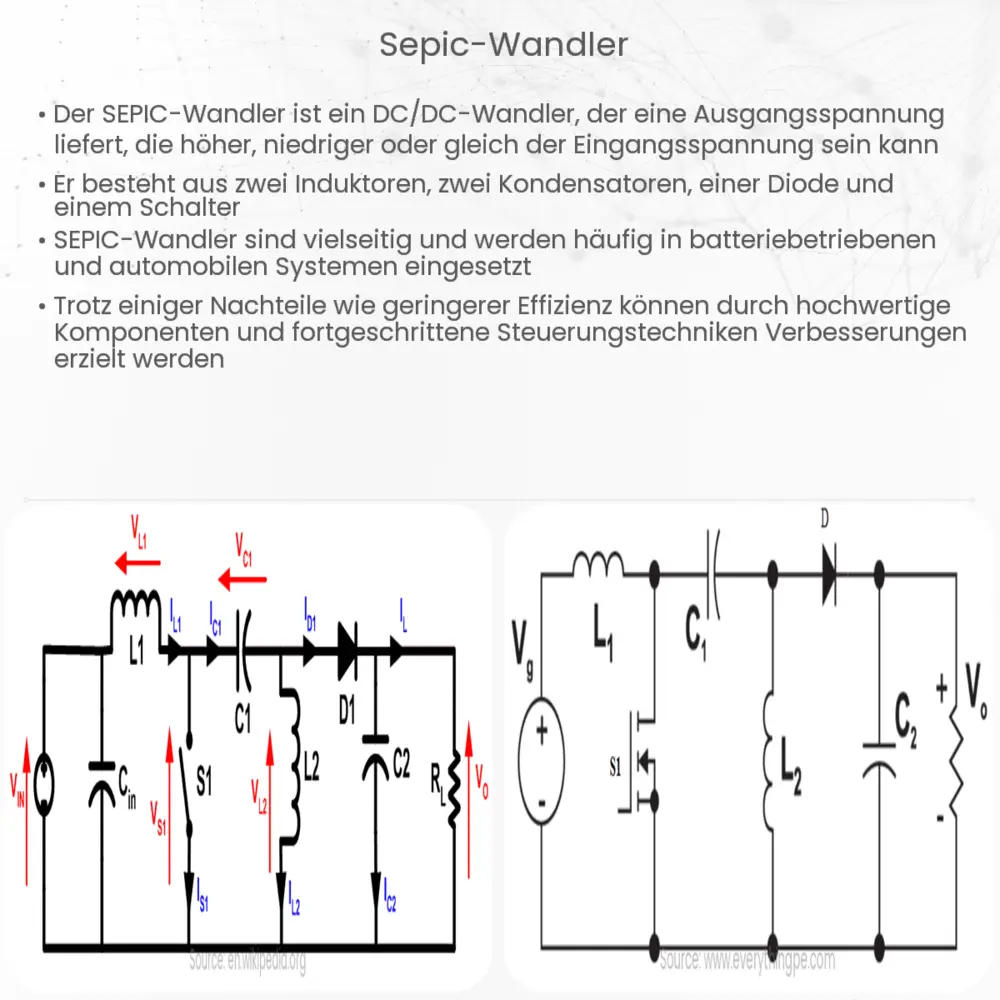

Der SEPIC-Wandler besteht hauptsächlich aus zwei Induktivitäten, einem Kondensator und einem Schalttransistor. Die genaue Art und Weise, wie diese Komponenten miteinander verbunden sind, bestimmt die Funktionsweise des Wandlers.
- Induktivitäten: Diese spielen eine Schlüsselrolle bei der Energiespeicherung und -freisetzung während des Betriebszyklus des Wandlers.
- Kondensator: Er wird verwendet, um Energie zwischen den beiden Induktivitäten zu übertragen und hilft, die Ausgangsspannung zu stabilisieren.
- Schalttransistor: Dieser steuert den Energiefluss durch den Wandler, indem er regelmäßig ein- und ausgeschaltet wird.
Arbeitsweise des SEPIC-Wandlers
Die Funktionsweise des SEPIC-Wandlers kann in zwei Hauptphasen unterteilt werden:
- Wenn der Transistor eingeschaltet ist, wird Energie in der ersten Induktivität gespeichert und der Kondensator wird aufgeladen.
- Wenn der Transistor ausgeschaltet ist, wird die gespeicherte Energie in der ersten Induktivität zusammen mit der Energie aus der zweiten Induktivität an die Last abgegeben.
Das Ein- und Ausschalten des Transistors erfolgt in einem sehr schnellen Takt, wodurch die Ausgangsspannung effektiv geregelt werden kann. Das Verhältnis der Zeiten, in denen der Transistor ein- und ausgeschaltet ist, wird als Tastverhältnis bezeichnet und ist entscheidend für die Bestimmung der Ausgangsspannung des SEPIC-Wandlers.
Durch die Kombination von zwei Induktivitäten und einem Kondensator kann der SEPIC-Wandler sowohl step-up (Spannungserhöhung) als auch step-down (Spannungsreduktion) Funktionen ausführen, ohne dass zwei separate Konverter erforderlich sind.
Vorteile des SEPIC-Wandlers
Es gibt mehrere Vorteile, die den SEPIC-Wandler von anderen DC-DC-Wandlern unterscheiden:
- Vielseitigkeit: Wie bereits erwähnt, kann der SEPIC-Wandler sowohl als Step-Up- als auch als Step-Down-Konverter arbeiten.
- Isolation: Der Kondensator im SEPIC-Design sorgt für eine gewisse Isolation zwischen Ein- und Ausgang, was in bestimmten Anwendungen nützlich sein kann.
- Stabile Ausgangsspannung: Aufgrund seiner Bauweise kann der SEPIC-Wandler eine stabile Ausgangsspannung liefern, auch wenn sich die Last oder die Eingangsspannung ändert.
Mögliche Nachteile
Wie alle Technologien hat auch der SEPIC-Wandler einige Nachteile:
- Komplexität: Sein Design kann komplexer sein als das einiger anderer DC-DC-Konvertertypen, was die Herstellung und das Design erschweren kann.
- Effizienz: In einigen Anwendungen, insbesondere bei höheren Leistungen, kann der SEPIC-Wandler weniger effizient sein als andere Konvertertypen.
Schlussfolgerung
Der SEPIC-Wandler ist ein vielseitiger DC-DC-Konverter, der in der Lage ist, eine breite Palette von Spannungen zu liefern, sowohl höher als auch niedriger als die Eingangsspannung. Während er viele Vorteile wie Flexibilität und die Fähigkeit zur Isolation bietet, bringt seine Komplexität auch Herausforderungen mit sich. Trotzdem bleibt er in vielen elektronischen Anwendungen wegen seiner einzigartigen Eigenschaften eine beliebte Wahl. Wer einen flexiblen, stabilen und effizienten Konverter für seine Anwendung benötigt, sollte den SEPIC-Wandler in Betracht ziehen.
