Schottky-Transistor: Ein Überblick
Der Schottky-Transistor, auch als Schottky-Barrieren-Transistor (SBT) bekannt, ist ein spezieller Typ eines Bipolartransistors. Er unterscheidet sich von einem herkömmlichen Bipolartransistor durch den Einbau einer Schottky-Diode zwischen der Basis und dem Kollektor. Dieses besondere Design bietet ihm eine Reihe von Vorteilen, einschließlich schnellerer Schaltgeschwindigkeiten und geringerer Stromverluste.
Grundlagen des Schottky-Transistors
Um den Schottky-Transistor wirklich zu verstehen, muss man zunächst die Grundlagen des Bipolartransistors und die Schottky-Diode kennen. Ein Bipolartransistor besteht im Grunde aus drei übereinanderliegenden Schichten von Halbleitermaterial: dem Emitter, der Basis und dem Kollektor. Der Transistor wird gesteuert, indem Strom durch die Basis fließt, wodurch der Stromfluss zwischen Emitter und Kollektor ermöglicht oder unterbrochen wird.
Die Schottky-Diode, benannt nach dem Physiker Walter H. Schottky, ist eine Halbleiterdiode, die sich durch einen sehr geringen Durchlassspannungsabfall und sehr schnelle Schaltzeiten auszeichnet. Diese Diode entsteht, wenn ein Metall in Kontakt mit einem Halbleiter gebracht wird, wodurch eine sogenannte „Schottky-Barriere“ entsteht.
Wie funktioniert ein Schottky-Transistor?

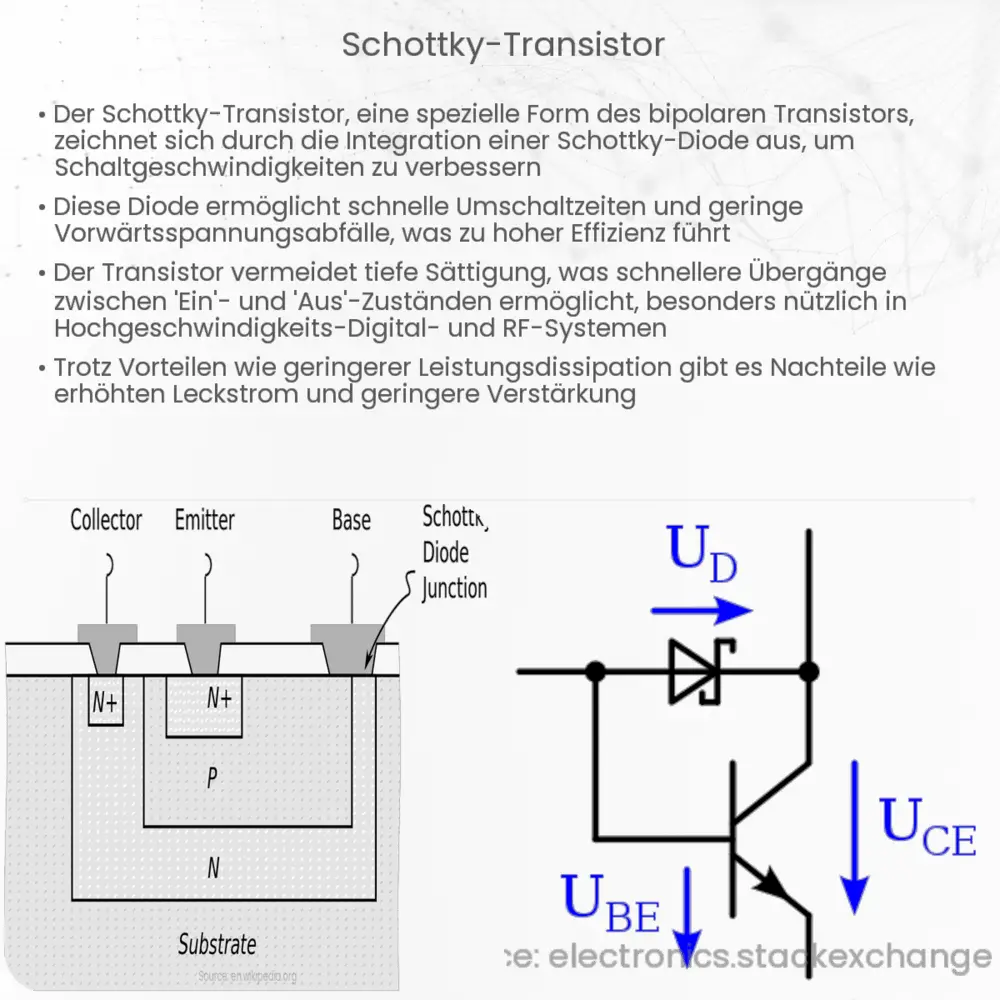

Beim Schottky-Transistor wird die Schottky-Diode zwischen die Basis und den Kollektor eingesetzt. Dies verhindert, dass der Transistor in den Sättigungsbereich geht, wenn er eingeschaltet ist. Ein Transistor im Sättigungsbereich benötigt mehr Zeit, um auszuschalten, was zu langsameren Schaltgeschwindigkeiten führt. Indem die Sättigung vermieden wird, können Schottky-Transistoren schneller schalten als herkömmliche Bipolartransistoren.
Ein weiterer Vorteil dieser Konstruktion ist die Verringerung von Leistungsverlusten. Da der Transistor nie vollständig in den Sättigungsbereich geht, sind die zwischen Emitter und Kollektor fließenden Ströme niedriger, was zu geringeren Verlusten führt.
Zusammenfassend kann man sagen, dass der Schottky-Transistor eine innovative Weiterentwicklung des traditionellen Bipolartransistors darstellt, indem er die Vorteile der Schottky-Diode nutzt, um schnellere Schaltzeiten und höhere Energieeffizienz zu erzielen.
Anwendungen des Schottky-Transistors
Wegen seiner schnellen Schaltgeschwindigkeiten und geringeren Verluste findet der Schottky-Transistor Anwendung in vielen modernen elektronischen Geräten und Schaltungen, insbesondere in denen, wo Effizienz und Schnelligkeit entscheidend sind. Einige der häufigsten Anwendungen sind in Hochfrequenzschaltungen, digitalen Logikschaltungen und in bestimmten Arten von Spannungsreglern.
Weitere Vorteile und Limitierungen
Abgesehen von den bereits diskutierten Vorteilen bietet der Schottky-Transistor auch eine höhere Zuverlässigkeit, da die Gefahr des „Latch-Up“-Effekts reduziert ist. Der Latch-Up tritt auf, wenn ein Transistor ungewollt leitend wird und dadurch den normalen Betrieb der Schaltung stört. Durch das Vorhandensein der Schottky-Diode wird dieser Effekt minimiert.
Wie jede Technologie hat jedoch auch der Schottky-Transistor seine Grenzen. Eine der Hauptbeschränkungen ist die thermische Instabilität der Schottky-Barriere, insbesondere bei hohen Temperaturen. Zudem kann der Einsatz einer Schottky-Diode zu einer etwas höheren Basis-Kollektor-Kapazität führen, was in einigen Anwendungen zu Performance-Problemen führen kann.
Die Zukunft des Schottky-Transistors
Obwohl der Schottky-Transistor bereits seit einigen Jahrzehnten bekannt ist, bleibt er dank seiner einzigartigen Eigenschaften und Vorteile weiterhin relevant in der Elektronikbranche. Forscher arbeiten ständig daran, seine Limitierungen zu überwinden und ihn für noch mehr Anwendungen zugänglich zu machen. Es gibt auch Bestrebungen, die Technologie in Kombination mit anderen Halbleitermaterialien, wie Galliumnitrid oder Siliziumkarbid, zu nutzen, um noch bessere Performance und Effizienz zu erreichen.
Fazit
Der Schottky-Transistor stellt eine beeindruckende Verbindung von zwei leistungsstarken Halbleiterkomponenten dar: dem Bipolartransistor und der Schottky-Diode. Durch diese Kombination bietet er sowohl schnelle Schaltgeschwindigkeiten als auch eine verbesserte Energieeffizienz. Während er seine eigenen Herausforderungen und Grenzen hat, bleibt der Schottky-Transistor ein wichtiges Werkzeug im Arsenal eines jeden Elektronikingenieurs und hat das Potenzial, die Landschaft der Elektronik in den kommenden Jahren weiterhin zu prägen.
