Grundlagen der RL-Schaltungen
Die Elektrotechnik kennt eine Vielzahl von Schaltungen, die für unterschiedliche Anwendungen und Funktionen in elektronischen Geräten genutzt werden. Eine wichtige Kategorie sind die RL-Schaltungen, die eine Kombination aus Widerständen (R) und Spulen (L für Induktivität) darstellen. Diese Schaltungen sind wesentlich für das Verständnis der elektromagnetischen Vorgänge in verschiedenen technischen Anwendungen wie beispielsweise in Netzteilen, Filtern oder Schwingkreisen.
Der Widerstand und die Spule in RL-Schaltungen
Der Widerstand ist ein passives Bauelement, das elektrische Energie in Wärme umwandelt und den Stromfluss in einem Stromkreis beeinflusst. Die Einheit des Widerstands ist das Ohm (Ω). Die Spule, oder auch Induktivität genannt, ist ein Bauelement, das ein magnetisches Feld aufbaut, wenn ein Strom hindurchfließt. Die Stärke der Induktivität wird in Henry (H) gemessen.
Das Ohmsche Gesetz in RL-Schaltungen
Das Ohmsche Gesetz ist auch in RL-Schaltungen gültig und verknüpft den Widerstand (R) mit der Spannung (V) und dem Strom (I) durch die einfache Beziehung V = I * R. In einer RL-Schaltung verursacht die Induktivität jedoch eine zusätzliche Spannung, die der Änderungsrate des Stroms entgegenwirkt. Dies wird als Induktionsspannung bezeichnet und berechnet sich als VL = L * (dI/dt), wobei (dI/dt) die Änderungsrate des Stroms über die Zeit ist.
Transientenverhalten von RL-Schaltungen

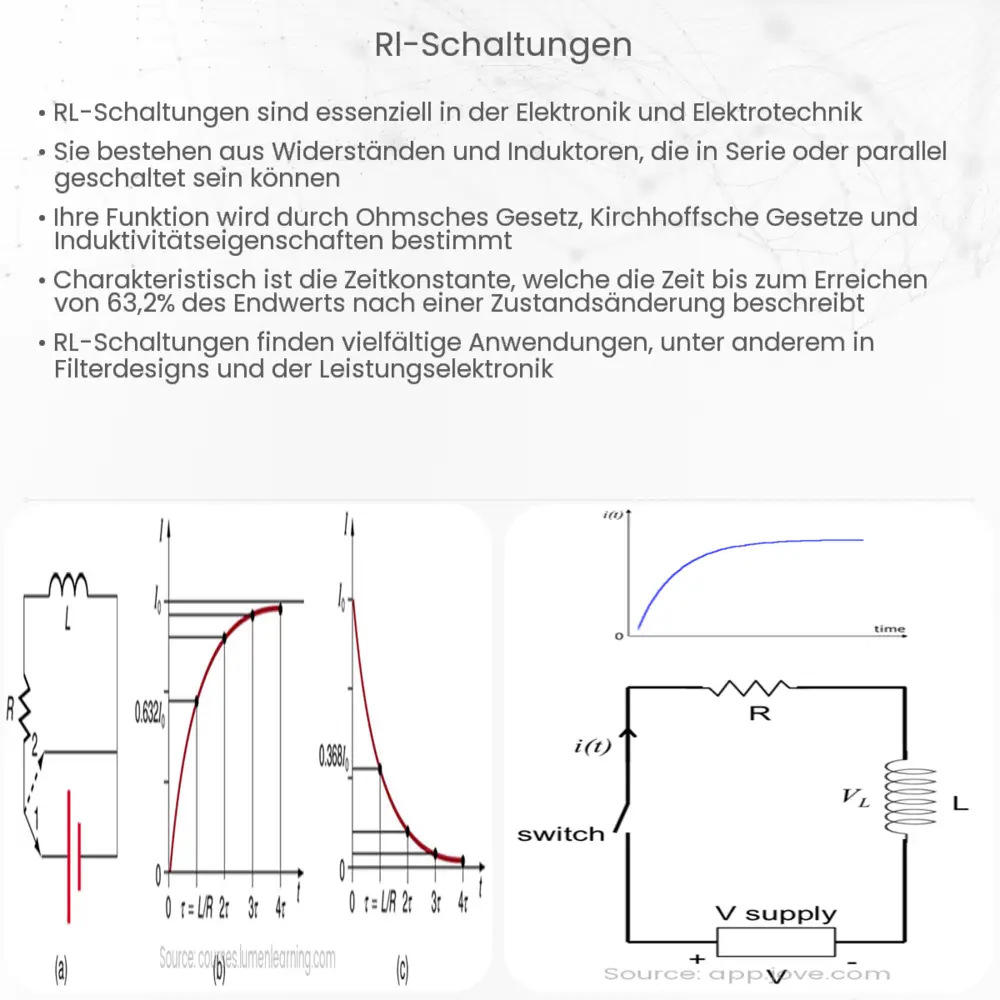

Das Transientenverhalten beschreibt die zeitliche Änderung der Ströme und Spannungen in einer Schaltung, wenn sich der Betriebszustand ändert, z.B. beim Ein- und Ausschalten. In einer RL-Schaltung führt das Ein- und Ausschalten zu einem zeitverzögerten Anstieg bzw. Abfall des Stroms, was durch die Induktivität verursacht wird. Die Zeitkonstante τ (Tau) ist ein Maß für diese Verzögerung und wird berechnet durch τ = L/R.
Energie in RL-Schaltungen
In einer RL-Schaltung wird Energie im magnetischen Feld der Spule gespeichert. Die gespeicherte Energie wird berechnet durch die Formel E = 1/2 * L * I2, wobei I der Strom ist, der durch die Spule fließt. Beim Abschalten der Schaltung wird diese Energie wieder freigesetzt, was zu Überspannungen führen kann.
Anwendungen von RL-Schaltungen
RL-Schaltungen finden in vielen Bereichen der Elektrotechnik Anwendung. Sie sind entscheidend für das Design von Filtern, die bestimmte Frequenzbereiche aus einem Signal heraus- oder hineinfiltern können. Ebenso sind sie ein elementarer Bestandteil von Schwingkreisen, die in der Funktechnik zum Einsatz kommen.
Im nächsten Abschnitt werden wir uns mit den spezifischen Berechnungen und Diagrammen beschäftigen, die für das Design und die Analyse von RL-Schaltungen notwendig sind.
Berechnungen in RL-Schaltungen
Um das Verhalten von RL-Schaltungen zu analysieren, sind spezifische Berechnungen erforderlich. Die Zeitkonstante τ spielt eine entscheidende Rolle, da sie angibt, wie schnell der Strom in der Spule ansteigt oder abfällt. Für eine Schaltung mit einem Widerstand R und einer Induktivität L ist τ = L/R. Nach einer Zeit von τ erreicht der Strom etwa 63% seines Endwertes. Nach 5τ kann der Stromfluss als stabil angesehen werden.
Das Induktionsgesetz in RL-Schaltungen
Das Faradaysche Induktionsgesetz ist grundlegend für das Verständnis von RL-Schaltungen. Es besagt, dass die Induktionsspannung in einer Spule proportional zur Änderungsrate des Stroms ist. In einer RL-Schaltung erzeugt die Spule eine Spannung, die diesem Gesetz folgt, was zu einer exponentiellen Änderung des Stroms führt, abhängig von der Zeitkonstante τ.
Phasenverschiebung in RL-Schaltungen
In Wechselstromschaltungen führt die Induktivität zu einer Phasenverschiebung zwischen Spannung und Strom. Der Strom hinkt in einer RL-Schaltung hinter der Spannung her, was bedeutet, dass die maximale Stromstärke später erreicht wird als die maximale Spannung. Dieser Effekt ist besonders wichtig beim Entwurf von Schaltungen, die Wechselstrom nutzen.
RL-Filter
RL-Schaltungen werden häufig als Filter eingesetzt. Ein RL-Tiefpassfilter lässt Signale mit einer Frequenz unterhalb einer bestimmten Grenzfrequenz passieren und dämpft höhere Frequenzen. Die Grenzfrequenz fc einer solchen Schaltung wird berechnet durch fc = R / (2πL). Hochpassfilter arbeiten umgekehrt und dämpfen Signale unterhalb einer bestimmten Frequenz.
Impedanz in RL-Schaltungen
Die Gesamtimpedanz (Z) einer RL-Schaltung ist wichtig für die Berechnung des Stroms und der Spannung. Sie ist eine komplexe Größe, die den Widerstand und die Reaktanz (XL = 2πfL für Induktivität) kombiniert: Z = R + jXL. Hierbei ist j die imaginäre Einheit.
Fazit
RL-Schaltungen sind ein fundamentaler Bestandteil der Elektrotechnik. Sie zeigen komplexe Verhaltensweisen aufgrund der Kombination von Widerständen und Induktivitäten. Das Verständnis ihrer Funktion ist entscheidend für die Entwicklung effizienter elektronischer Schaltungen, sei es in der Energieversorgung, in Filteranwendungen oder in der Kommunikationstechnologie. Durch die korrekte Anwendung der oben genannten Berechnungen und Gesetze können Ingenieure die Funktion von RL-Schaltungen genau vorhersagen und optimieren, um die Leistung und Zuverlässigkeit elektronischer Geräte zu verbessern.
