Entdecken Sie die Welt der programmierbaren Logikbausteine (PLBs): Einsatz, Arten, Herausforderungen und Zukunftsperspektiven in der Elektronik.
Einleitung zu Programmierbaren Logikbausteinen

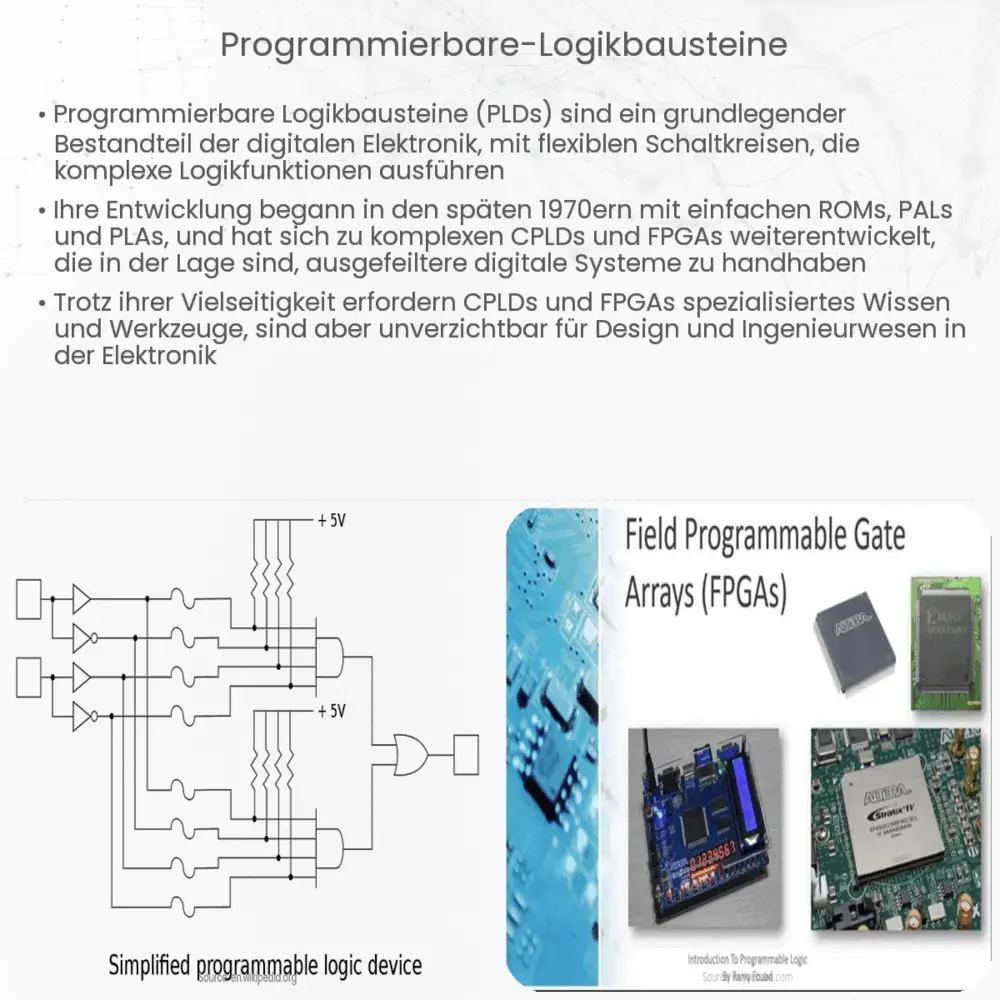

Programmierbare Logikbausteine (PLB), bekannt als Programmable Logic Devices (PLD) im Englischen, sind eine Schlüsselkomponente in der modernen digitalen Schaltungstechnik. Diese Bausteine bieten die Flexibilität, vielfältige logische Funktionen zu realisieren und sind damit unverzichtbar in der Entwicklung von Hardware-Lösungen. Ihr Einsatz reicht von einfachen Logikoperationen bis hin zur Realisierung komplexer Systeme.
Arten von Programmierbaren Logikbausteinen
Es gibt verschiedene Arten von PLBs, die je nach Anforderung und Komplexität der Aufgabe ausgewählt werden. Zu den gängigsten Typen gehören:
- PAL (Programmable Array Logic): PALs sind durch eine feste Logikstruktur gekennzeichnet, bei der nur die Ausgänge programmiert werden können. Sie eignen sich für relativ einfache Anwendungen.
- PLA (Programmable Logic Array): Im Vergleich zu PALs bieten PLAs mehr Flexibilität, da sowohl die Eingangs- als auch die Ausgangslogik programmierbar ist.
- FPGA (Field Programmable Gate Array): FPGAs sind hochflexible Bausteine, die eine umfangreiche Programmierung der Logikschaltung ermöglichen. Sie sind ideal für komplexe Anwendungen und Prototyping.
Grundprinzip und Funktionsweise
Das Grundprinzip von PLBs basiert auf der Realisierung logischer Schaltfunktionen durch programmierbare Verbindungen. Diese Verbindungen bestimmen, wie die Eingangssignale verarbeitet werden, um die gewünschten Ausgangssignale zu erzeugen. Die Programmierung kann entweder mittels Hardware-Tools oder Software erfolgen, je nach Typ des PLBs.
Beispielsweise kann in einem FPGA die logische Funktion Y = A * B + C durch das Programmieren entsprechender Gates und Verbindungen umgesetzt werden. Hierbei steht * für die logische UND-Verknüpfung und + für die logische ODER-Verknüpfung. Die Flexibilität von PLBs ermöglicht es, solche Funktionen dynamisch zu ändern, ohne die Hardware selbst austauschen zu müssen.
Anwendungsbereiche
Programmierbare Logikbausteine finden in zahlreichen Bereichen Anwendung. Einige Beispiele sind:
- Entwicklung und Test von digitalen Schaltkreisen.
- Realisierung von spezifischen Steuerungs- und Regelungsaufgaben in der Industrie.
- Prototyping und Entwicklung von Embedded Systems.
Die Vielseitigkeit von PLBs macht sie zu einem unverzichtbaren Werkzeug in der Elektronik und Informatik. Im folgenden Abschnitt werden wir uns detaillierter mit den technischen Aspekten und den Herausforderungen beim Einsatz von PLBs befassen.
Technische Aspekte und Herausforderungen
Der Einsatz von programmierbaren Logikbausteinen stellt Entwickler vor verschiedene technische Herausforderungen. Dazu gehört die Notwendigkeit, sich mit spezifischen Programmiersprachen wie VHDL oder Verilog vertraut zu machen. Diese Sprachen ermöglichen die präzise Definition der Logikfunktionen, die in den PLBs implementiert werden sollen. Des Weiteren erfordert der Umgang mit PLBs ein fundiertes Verständnis der digitalen Logik sowie Erfahrung im Schaltungsdesign.
Ein weiterer Aspekt ist die Leistungsoptimierung. Bei der Entwicklung von Systemen mit PLBs muss auf eine effiziente Nutzung der Ressourcen geachtet werden. Dies beinhaltet das Management von Speicher, die Minimierung der Verzögerungszeiten und die Optimierung des Energieverbrauchs. Speziell bei FPGAs kann die Komplexität der Schaltungen zu Herausforderungen bei der Taktrate und der Signalintegrität führen.
Zukunftsperspektiven und Entwicklung
Die Technologie der programmierbaren Logikbausteine entwickelt sich ständig weiter. Mit dem Fortschritt in der Halbleitertechnologie werden PLBs immer leistungsfähiger und energieeffizienter. Aktuelle Entwicklungen fokussieren sich auf die Integration von PLBs mit anderen Technologien, wie beispielsweise künstlicher Intelligenz (KI) und dem Internet der Dinge (IoT). Diese Integration ermöglicht die Entwicklung von noch smarteren und vernetzten Systemen.
Zudem wird an der Vereinfachung der Programmierung von PLBs gearbeitet. Ziel ist es, diese Technologie auch für Entwickler ohne tiefgreifende Hardware-Kenntnisse zugänglich zu machen, was die Innovation und die Entwicklung neuer Anwendungen beschleunigen könnte.
Schlussfolgerung
Programmierbare Logikbausteine sind ein zentraler Baustein in der modernen Elektronik und Informatik. Ihre Flexibilität und Anpassungsfähigkeit machen sie zu einem unverzichtbaren Werkzeug in der Entwicklung von digitalen Systemen. Trotz der technischen Herausforderungen bieten sie eine Plattform für Innovation und Fortschritt in verschiedenen Anwendungsbereichen. Mit der kontinuierlichen Weiterentwicklung dieser Technologie stehen wir am Anfang einer Ära, in der die Grenzen des Machbaren in der digitalen Schaltungstechnik neu definiert werden.
