Was ist eine PIN-Diode?
Die PIN-Diode ist eine Art Halbleiterdiode, die einen intrinsischen Halbleiterbereich zwischen einem P-Typ und einem N-Typ Halbleiter besitzt. Die Abkürzung „PIN“ steht für die Schichtenfolge: P (positiv), I (intrinsisch) und N (negativ). Im Vergleich zu herkömmlichen Dioden hat sie spezielle Eigenschaften, die sie für bestimmte Anwendungen besonders nützlich machen.

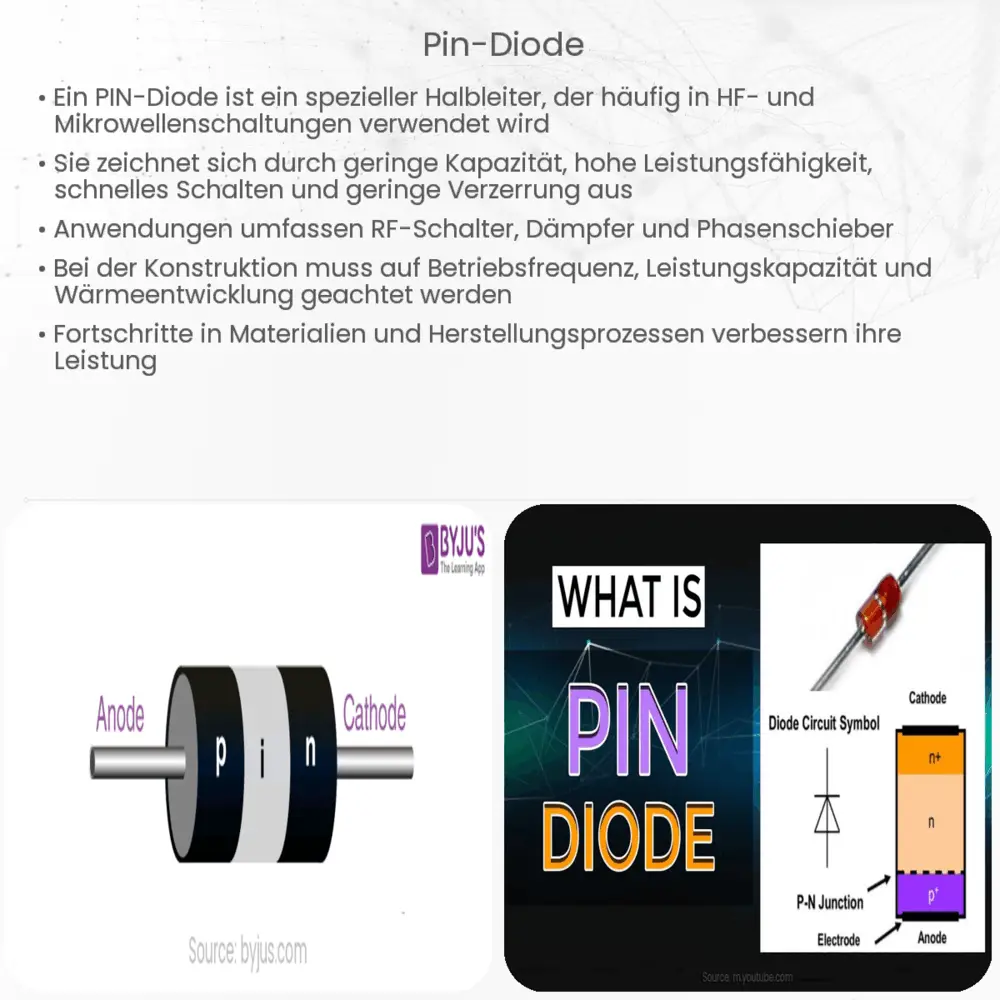

Aufbau und Funktionsweise
Eine PIN-Diode besteht aus drei Schichten. Die P- und N-Schichten sind die äußeren, dotierten Bereiche, während die I-Schicht, der intrinsische Bereich, undotiert ist und zwischen den beiden anderen Schichten liegt. Diese mittlere I-Schicht ist in der Regel viel dicker als die P- oder N-Schichten in einer normalen Diode. Wegen dieser Struktur zeigt die PIN-Diode einzigartige Charakteristika, insbesondere in Bezug auf Kapazität und Schaltgeschwindigkeit.
- P-Schicht: Dies ist der positiv dotierte Bereich der Diode. Die P-Schicht enthält „Löcher“ oder positive Ladungsträger.
- I-Schicht: Dieser Bereich ist undotiert und hat sehr wenige freie Ladungsträger. Sie dient als Verzögerungsregion und erhöht die Durchbruchspannung der Diode.
- N-Schicht: Dies ist der negativ dotierte Bereich. Er enthält Elektronen als freie Ladungsträger.
Bei Anlegen einer Vorwärtsspannung an die PIN-Diode beginnen die Elektronen aus der N-Schicht und die Löcher aus der P-Schicht in die I-Schicht zu wandern. Wegen der großen Dicke der I-Schicht kann die Diode größere Ströme und höhere Spannungen aushalten, bevor sie durchbricht.
Anwendungen der PIN-Diode
PIN-Dioden sind aufgrund ihrer einzigartigen Eigenschaften in vielen elektronischen Anwendungen weit verbreitet. Einige der häufigsten Anwendungen sind:
- RF-Schalter: Dank ihrer schnellen Schaltzeiten und niedrigen kapazitiven Effekten werden sie oft in Hochfrequenzschaltungen eingesetzt.
- Leistungsdetektoren: Sie können verwendet werden, um die Intensität von Hochfrequenzsignalen zu messen.
- Lichtdetektoren: In optoelektronischen Systemen können sie als Fotodioden zur Lichtdetektion eingesetzt werden.
Die oben genannten Anwendungen sind nur ein kleiner Auszug aus den vielfältigen Möglichkeiten, wie PIN-Dioden in der modernen Elektronik eingesetzt werden können.
Eigenschaften und Vorteile
Die PIN-Diode bietet gegenüber anderen Diodentypen mehrere Vorteile. Ein Hauptvorteil ist ihre hohe Durchbruchspannung, die durch die dicke I-Schicht ermöglicht wird. Darüber hinaus ermöglicht ihre Struktur eine schnelle Schaltgeschwindigkeit, was insbesondere in Hochfrequenzanwendungen nützlich ist.
Ein weiterer wichtiger Aspekt ist ihre geringe parasitäre Kapazität, was bedeutet, dass sie in Hochfrequenzschaltungen weniger störende Effekte zeigt. Dies macht sie zu einem idealen Bauelement in vielen Anwendungen, bei denen Geschwindigkeit und Effizienz von entscheidender Bedeutung sind.
[To be continued…]
Limitierungen und Herausforderungen
Obwohl die PIN-Diode viele Vorteile bietet, gibt es auch einige Einschränkungen. Da die I-Schicht der Diode undotiert und dick ist, kann die PIN-Diode bei hohen Strömen einen höheren Widerstand aufweisen als herkömmliche Dioden. Das bedeutet, dass sie nicht immer die effizienteste Wahl für Anwendungen mit hohen Strömen ist. Zudem kann die erhöhte Dicke der I-Schicht zu einer verlängerten Ansprechzeit in optoelektronischen Anwendungen führen.
Entwicklungen und Zukunftsperspektiven
Die Technologie hinter der PIN-Diode entwickelt sich ständig weiter. Mit Fortschritten in der Halbleitertechnologie werden die Eigenschaften und die Effizienz von PIN-Dioden stetig verbessert. Dies führt zu einer höheren Durchbruchspannung, schnelleren Schaltgeschwindigkeiten und einer verringerten parasitären Kapazität. Mit dem Wachstum des Marktes für drahtlose Kommunikation, optoelektronische Sensoren und andere Hochfrequenzanwendungen werden die Anforderungen an diese Dioden immer anspruchsvoller. Es ist zu erwarten, dass die PIN-Diodentechnologie in den kommenden Jahren weiterhin eine Schlüsselrolle in diesen Bereichen spielen wird.
Schlussfolgerung
Die PIN-Diode ist ein leistungsstarkes und vielseitiges Halbleiterbauelement, das in einer Vielzahl von elektronischen Anwendungen eingesetzt wird, von Hochfrequenzschaltungen bis hin zu optoelektronischen Sensoren. Ihre einzigartige Struktur bietet viele Vorteile, darunter hohe Durchbruchspannung, schnelle Schaltgeschwindigkeiten und geringe parasitäre Kapazität. Trotz einiger Limitierungen, die durch ihre Bauweise bedingt sind, bleibt die PIN-Diode ein unverzichtbares Werkzeug in der modernen Elektronik. Mit den ständigen Fortschritten in der Halbleitertechnologie wird erwartet, dass die Fähigkeiten und Anwendungen von PIN-Dioden in der Zukunft weiter expandieren werden.
