Ein Überblick über piezoresistive Beschleunigungsmesser: Funktionsweise, Herstellung, Anwendungen und Vorteile dieser modernen Sensortechnologie.
Einführung in piezoresistive Beschleunigungsmesser
Ein piezoresistiver Beschleunigungsmesser ist ein Sensor, der seine Änderungen im elektrischen Widerstand verwendet, um mechanische Beschleunigungen zu messen. Diese Änderungen des Widerstands entstehen durch mechanische Deformation von piezoresistentem Material, meistens aus Halbleitermaterialien wie Silizium oder Germanium.
Funktionsprinzip
Das Funktionsprinzip eines piezoresistiven Beschleunigungsmessers basiert auf dem piezoresistiven Effekt. Wenn eine mechanische Belastung auf das piezoresistive Material angewendet wird, ändert sich dessen elektrischer Widerstand. Diese Änderung kann gemessen werden und gibt Informationen über die auf das Material ausgeübte mechanische Belastung oder Beschleunigung.
- Piezoresistiver Effekt: Dieser Effekt beschreibt die Änderung des elektrischen Widerstands eines Materials infolge mechanischer Belastung. Bei Halbleitern ist dieser Effekt besonders stark ausgeprägt.
- Halbleitermaterialien: Silizium und Germanium sind die am häufigsten verwendeten Materialien für piezoresistive Sensoren. Sie bieten eine hohe Empfindlichkeit und sind gut für die Mikroelektromechanik-Systeme (MEMS) Technologie geeignet.
- Messbrücke: Um die Widerstandsänderungen zu messen, werden oft vier piezoresistive Elemente in einer Wheatstone-Brücke angeordnet. Diese Brückenschaltung ermöglicht es, kleine Widerstandsänderungen präzise zu detektieren.
Anwendungsgebiete
Piezoresistive Beschleunigungsmesser finden in vielen verschiedenen Bereichen Anwendung. Dazu gehören unter anderem:
- Automobilindustrie: zum Beispiel in Airbag-Systemen oder zur Fahrwerkssteuerung.
- Luft- und Raumfahrt: zur Messung von Vibrationen und Beschleunigungen in Flugzeugen und Raumfahrzeugen.
- Elektronik: in Smartphones und Tablets zur Erkennung von Bewegungen und Positionen.
Die Vorteile dieser Sensoren sind ihre kompakte Größe, hohe Empfindlichkeit und Fähigkeit, Beschleunigungen in verschiedenen Achsen zu messen. Sie sind auch für ihre Robustheit und Langlebigkeit bekannt.
Aufbau und Design

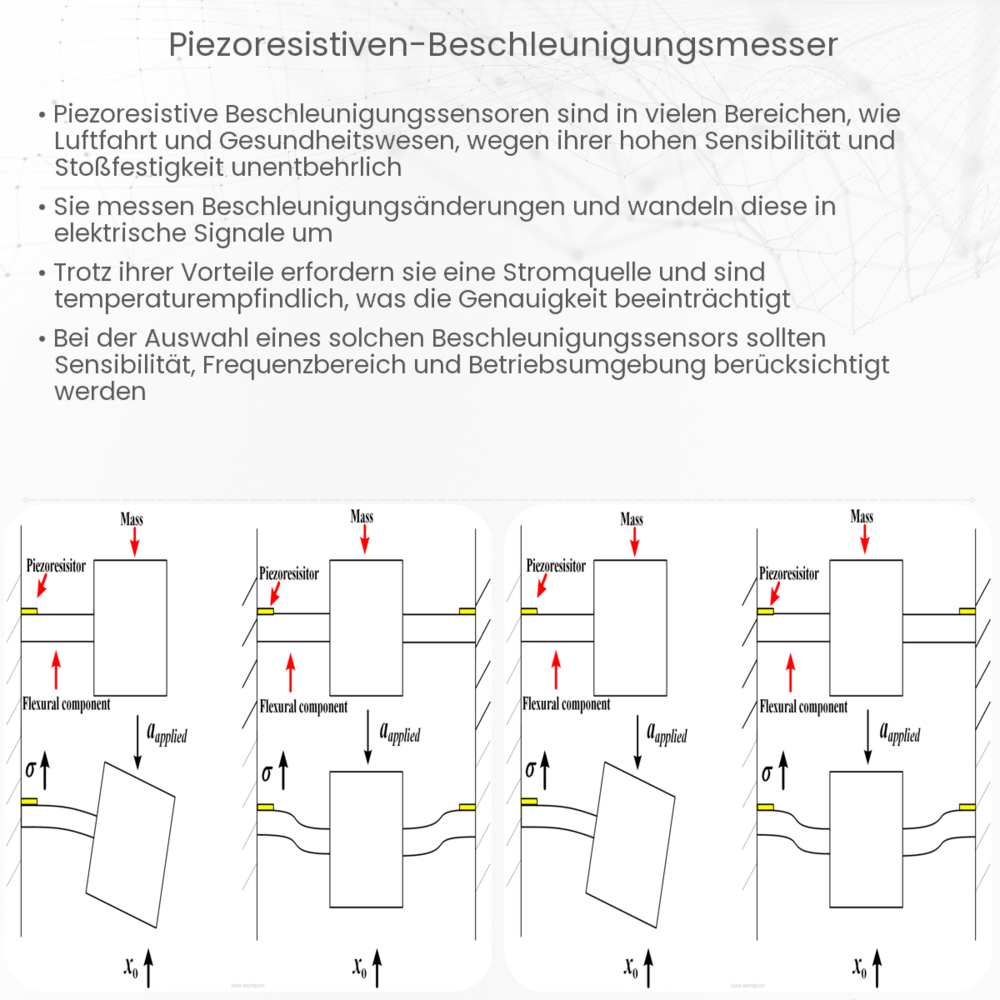

Ein typischer piezoresistiver Beschleunigungsmesser besteht aus einer Silizium-Wafer-Basis, auf der das piezoresistive Material angebracht ist. Das Design kann variieren, je nachdem, wie der Sensor eingesetzt wird und welche spezifischen Anforderungen er erfüllen muss.
Herstellungsverfahren
Die Herstellung piezoresistiver Beschleunigungsmesser erfolgt in der Regel mit Mikroelektromechanik-Systemen (MEMS) Technologien. Durch Verfahren wie Ätzen, Lithographie und chemisches Abscheiden wird das piezoresistive Material präzise auf den Siliziumwafer aufgebracht. Dies ermöglicht es, Sensoren in sehr kleinen Abmessungen mit hoher Genauigkeit und Reproduzierbarkeit herzustellen.
Vorteile und Herausforderungen
Wie bei jeder Technologie gibt es sowohl Vorteile als auch Herausforderungen bei der Nutzung von piezoresistiven Beschleunigungsmessern:
- Vorteile:
- Geringe Größe und Gewicht, was sie ideal für portable Geräte macht.
- Hohe Empfindlichkeit und schnelle Reaktionszeit.
- Relativ einfacher und kostengünstiger Herstellungsprozess.
- Herausforderungen:
- Temperaturempfindlichkeit: Änderungen in der Temperatur können den Widerstand des Materials beeinflussen und zu Messfehlern führen.
- Längere Belastungen oder sehr starke Beschleunigungen können das Material beschädigen oder seine Lebensdauer verkürzen.
- Elektrische Störungen können die Messungen beeinflussen.
Schlussfolgerung
Piezoresistive Beschleunigungsmesser sind ein wesentlicher Bestandteil vieler moderner Technologien und bieten durch ihre einzigartigen Eigenschaften und Fähigkeiten Lösungen für zahlreiche Anwendungen. Während sie zahlreiche Vorteile wie Kompaktheit und hohe Empfindlichkeit bieten, ist es wichtig, die potenziellen Herausforderungen und Limitierungen zu berücksichtigen, um ihre optimale Leistung in spezifischen Anwendungen sicherzustellen. Die fortwährende Forschung und Entwicklung in diesem Bereich versprechen jedoch eine noch größere Zuverlässigkeit und Effizienz dieser Sensoren in der Zukunft.
