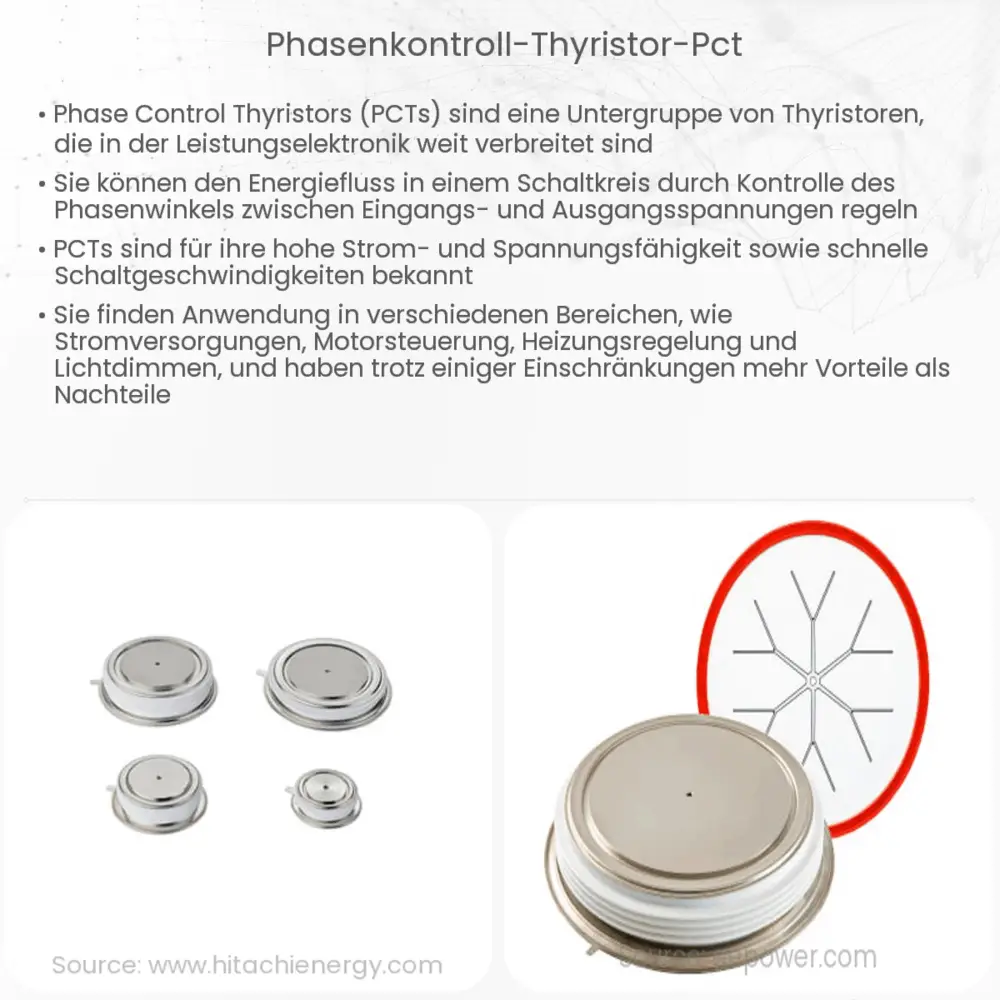

Einführung in Phasenkontroll-Thyristoren (PCT)
Phasenkontroll-Thyristoren (PCT) sind Halbleiterbauelemente, die in der Leistungselektronik weit verbreitet sind. Sie dienen der Steuerung des elektrischen Stroms in verschiedenen Anwendungen, wie z.B. bei der Drehzahlregelung von Motoren, in der Energieübertragung und bei der Steuerung von elektrischen Heizsystemen. Ein PCT funktioniert im Wesentlichen als ein Schalter, der den Stromfluss zwischen zwei Elektroden (Anode und Kathode) steuern kann.
Grundlegender Aufbau und Funktionsweise
Ein Phasenkontroll-Thyristor besteht hauptsächlich aus vier Schichten aus halbleitendem Material, die abwechselnd p- und n-leitend sind. Diese Schichten bilden die Struktur p-n-p-n. Die äußeren Schichten bilden die Anode und die Kathode, während die innere Schicht als Gate bezeichnet wird. Die Funktionsweise eines PCT basiert auf der Steuerung des Stromflusses durch das Gate. Wenn eine ausreichend positive Spannung am Gate angelegt wird, zündet der Thyristor und lässt den Strom zwischen Anode und Kathode fließen. Der Thyristor bleibt in diesem leitenden Zustand, bis der Strom unter einen bestimmten Wert, den sogenannten Haltestrom, fällt.
Anwendungen von Phasenkontroll-Thyristoren
Die Fähigkeit von PCTs, den Stromfluss effektiv zu steuern, macht sie in vielen Anwendungen unverzichtbar. In der Industrie werden sie zur Steuerung von Elektromotoren, in Wechselrichtern und bei der Spannungsregelung eingesetzt. In der Energieübertragung ermöglichen sie eine effiziente Steuerung und Verteilung von Elektroenergie. In Haushaltsgeräten findet man sie in Temperaturregelungssystemen und bei der Leistungssteuerung von Heizelementen.
Vorteile und Herausforderungen
Phasenkontroll-Thyristoren bieten mehrere Vorteile, darunter hohe Effizienz, Zuverlässigkeit und die Fähigkeit, große Ströme zu steuern. Sie sind auch robust gegenüber Spannungsschwankungen und haben eine lange Lebensdauer. Allerdings erfordert ihre Verwendung auch gewisse Vorsichtsmaßnahmen. Die genaue Steuerung des Zündzeitpunkts ist kritisch, um unerwünschte Stromspitzen zu vermeiden. Außerdem müssen PCTs vor Überhitzung geschützt werden, da hohe Temperaturen ihre Funktionsfähigkeit beeinträchtigen können.
Im nächsten Abschnitt werden wir uns näher mit der technischen Funktionsweise und den spezifischen Anwendungen von Phasenkontroll-Thyristoren beschäftigen.
Technische Details der Phasenkontrolle durch Thyristoren
Die Steuerung des Stromflusses bei einem Phasenkontroll-Thyristor erfolgt durch die Anpassung des Zündzeitpunkts des Gates. Dieser Zeitpunkt bestimmt, wie viel von der Wechselspannungswelle durch den Thyristor gelassen wird, und somit die effektive Spannung, die an der Last anliegt. Die Phasenanschnittsteuerung ist eine gängige Methode, bei der der Thyristor in jeder Halbwelle des Wechselstroms zu einem bestimmten Zeitpunkt gezündet wird. Dadurch kann die durchschnittliche Leistung, die zur Last fließt, fein abgestimmt werden.
Mathematisch lässt sich die Leistungssteuerung durch einen Phasenkontroll-Thyristor mit der Formel P = Vmax2 * (1 + cos(α)) / 2 darstellen, wobei α der Winkel des Phasenanschnitts ist und Vmax den Maximalwert der Spannung bezeichnet.
Spezifische Anwendungsfälle und Entwicklungstrends
In der modernen Elektrotechnik werden Phasenkontroll-Thyristoren zunehmend in anspruchsvolleren Anwendungen eingesetzt. Beispiele hierfür sind die Steuerung von Hochgeschwindigkeitszügen, bei denen sie zur Regelung der Traktionsmotoren verwendet werden. In der Stromrichtertechnik ermöglichen sie die präzise Steuerung von Gleichstromanlagen. Zudem findet man PCTs in der Erneuerbaren Energietechnik, etwa in Windkraftanlagen zur Steuerung der Leistungselektronik.
Die Weiterentwicklung der Phasenkontroll-Thyristoren umfasst die Integration mit digitaler Steuerungstechnik. Dies ermöglicht eine noch präzisere und flexiblere Steuerung, was insbesondere in komplexen industriellen Anwendungen von großer Bedeutung ist.
Schlussfolgerung
Phasenkontroll-Thyristoren sind Schlüsselelemente in der modernen Leistungselektronik. Ihre Fähigkeit, den Stromfluss effizient und präzise zu steuern, macht sie unverzichtbar in einer Vielzahl von Anwendungen, von Haushaltsgeräten bis hin zu industriellen Systemen. Trotz der Herausforderungen, die mit ihrer Verwendung verbunden sind, bieten sie entscheidende Vorteile in Bezug auf Effizienz und Zuverlässigkeit. Mit der fortschreitenden Integration digitaler Technologien eröffnen sich neue Möglichkeiten für die Anwendung von Phasenkontroll-Thyristoren, die deren Rolle in der Elektrotechnik weiter stärken werden.
