Explore o Tiristor de Controle de Fase (PCT): seu funcionamento, características, aplicações, especificações técnicas e dicas de design para otimização.

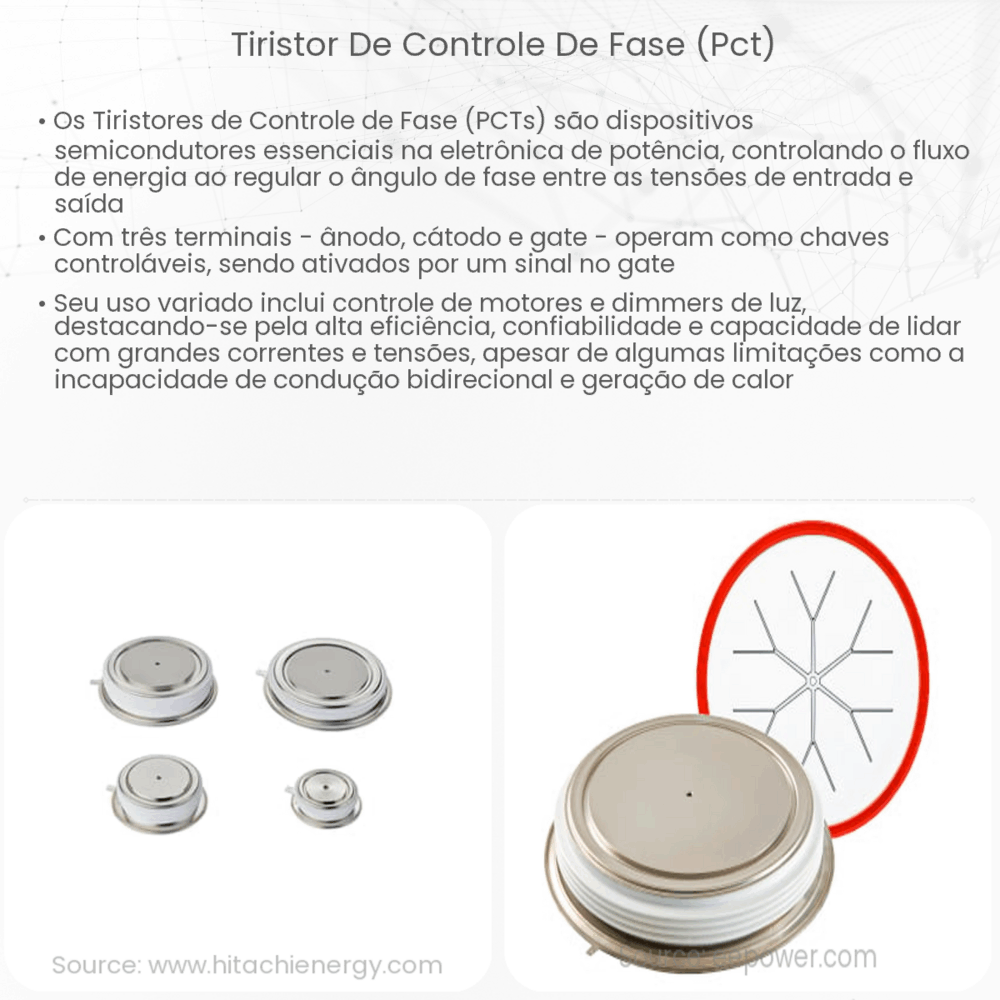

Introdução ao Tiristor de Controle de Fase (PCT)
O Tiristor de Controle de Fase, muitas vezes referido pelo acrônimo PCT (Phase Control Thyristor), é um dispositivo semicondutor utilizado principalmente no controle de potência em aplicações de CA. O PCT tornou-se uma escolha popular em diversas aplicações devido à sua capacidade de controlar correntes elevadas e resistir a altas tensões, com um baixo custo associado.
Funcionamento Básico
O PCT é essencialmente um diodo controlável. Diferentemente de um diodo convencional, que conduz quando polarizado diretamente e bloqueia quando polarizado inversamente, o PCT necessita de um pulso de gatilho para começar a conduzir, mesmo quando polarizado diretamente. Uma vez que começa a conduzir, ele permanece em condução até que a corrente através dele caia abaixo de um valor especificado ou a tensão seja revertida.
Características Distintas
- Controle de fase: O PCT permite o controle da fase na qual começa a conduzir, proporcionando um controle preciso sobre a energia transferida para a carga.
- Elevada Capacidade de Corrente e Tensão: Devido à sua robusta construção, os PCTs são capazes de lidar com correntes e tensões elevadas, tornando-os adequados para aplicações industriais pesadas.
- Baixo Gatilho de Corrente: Precisa de uma corrente de gatilho relativamente baixa para entrar em condução, permitindo uma fácil interface com circuitos de controle de baixa potência.
Aplicações Comuns
- Controle de motores em aplicações industriais
- Fontes de alimentação reguláveis
- Conversores de potência em sistemas de energia renovável
- Controle de iluminação em grandes instalações
- Equipamentos de soldagem e sistemas de aquecimento
Embora o PCT seja um dispositivo extremamente útil e versátil, é importante compreender as suas limitações e características de funcionamento para usá-lo de maneira eficaz. A próxima seção explorará mais detalhadamente as especificações técnicas, modos de operação e considerações de design para a implementação eficiente do PCT em circuitos eletrônicos.
Especificações Técnicas e Modos de Operação
Cada PCT é projetado com especificações particulares que determinam seu comportamento em circuitos. Algumas das especificações mais importantes a serem consideradas ao selecionar um PCT incluem:
- Tensão de bloqueio: A tensão máxima que o PCT pode suportar em estado desligado sem conduzir.
- Corrente média: A corrente que o PCT pode conduzir continuamente sem superaquecer.
- Corrente de gatilho: A mínima corrente necessária no terminal de gatilho para fazer o PCT entrar em condução.
- Tempo de recuperação: O tempo necessário para o PCT voltar ao estado de bloqueio após a corrente ser interrompida.
Considerações de Design
Para garantir o desempenho confiável de um PCT em um circuito, algumas considerações de design são fundamentais:
- Proteção contra sobrecorrente: O uso de fusíveis ou disjuntores é crucial para proteger o PCT de correntes excessivas que podem causar danos.
- Dissipação de calor: Como o PCT pode gerar calor durante a operação, é importante garantir uma dissipação adequada, muitas vezes usando dissipadores de calor.
- Isolação do gatilho: A corrente de gatilho deve ser isolada do resto do circuito para evitar interferências indesejadas.
- Seleção correta: A escolha do PCT apropriado, com base nas especificações desejadas, é crucial para o desempenho ideal.
Conclusão
O Tiristor de Controle de Fase (PCT) é um dispositivo semicondutor poderoso e versátil, amplamente utilizado em aplicações de controle de potência devido à sua capacidade de gerenciar grandes correntes e tensões. Seu design robusto, combinado com a capacidade de controlar precisamente a fase de condução, o torna ideal para uma variedade de aplicações industriais e comerciais. No entanto, para aproveitar ao máximo seus benefícios, é essencial compreender suas especificações e considerar cuidadosamente o design do circuito. Com a devida atenção aos detalhes e seleção adequada, o PCT pode ser uma adição valiosa a muitos sistemas eletrônicos.
