Pfannkuchenlastzellen: Ihre Funktion, Anwendungen und Vorteile in der Messtechnik. Erfahren Sie, wie diese speziellen Lastzellen in Industrie und Bau eingesetzt werden.
Einführung in Pfannkuchenlastzellen

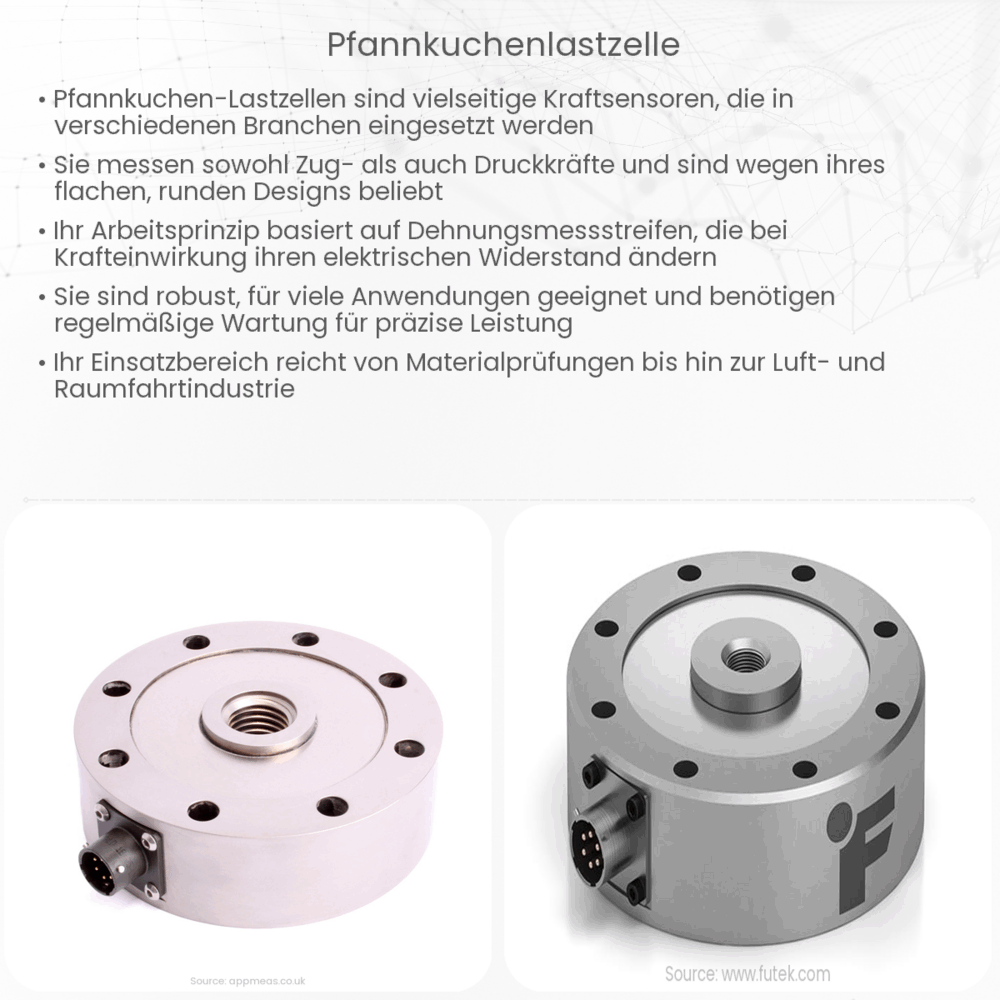

Die Begrifflichkeit „Pfannkuchenlastzelle“ mag auf den ersten Blick ungewöhnlich klingen, aber in der Welt der Messtechnik ist sie ein geläufiger und essentieller Begriff. Pfannkuchenlastzellen, auch als Flachlastzellen oder Pancake-Lastzellen bezeichnet, sind spezielle Arten von Lastzellen, die dazu verwendet werden, Kräfte oder Lasten in ihrer jeweiligen Anwendung zu messen. Ihr Name leitet sich von ihrer flachen und runden Form ab, die an einen Pfannkuchen erinnert.
Wie funktioniert eine Pfannkuchenlastzelle?
Pfannkuchenlastzellen basieren auf dem Prinzip der Dehnungsmessstreifen-Technologie. Dehnungsmessstreifen sind dünne leitfähige Muster, die auf einem Trägermaterial, meist einem flexiblen Kunststoffstreifen, aufgebracht sind. Wenn eine Last auf die Lastzelle einwirkt, verformt sich diese minimal. Diese Verformung verursacht eine Änderung im elektrischen Widerstand der Dehnungsmessstreifen, welcher dann als elektrisches Signal ausgegeben wird. Dieses Signal kann dann in eine entsprechende Gewichts- oder Kraftmessung umgewandelt werden.
Anwendungsgebiete von Pfannkuchenlastzellen
- Industrielle Automatisierung: In automatisierten Produktionsumgebungen sind genaue Gewichtsmessungen oft entscheidend für die Qualitätssicherung. Pfannkuchenlastzellen können hier beispielsweise in Pressen oder in Montagebändern integriert werden.
- Fahrzeugprüfstände: Zur Messung der Gewichtsverlagerung oder Achslasten in Automobilen und anderen Fahrzeugen werden oft Pfannkuchenlastzellen eingesetzt.
- Bauwesen: Beim Bau von Brücken, Gebäuden oder anderen großen Strukturen ist die genaue Überwachung von Kräften und Lasten essentiell. Hier kommen diese Lastzellen zum Einsatz, um sicherzustellen, dass die Konstruktionen innerhalb sicherer Belastungsgrenzen bleiben.
In diesen und vielen anderen Branchen haben Pfannkuchenlastzellen einen festen Platz gefunden, dank ihrer Zuverlässigkeit und ihrer Fähigkeit, auch unter rauen Bedingungen präzise Messungen durchzuführen. Ihre kompakte Form ermöglicht es, sie in Anwendungen zu integrieren, bei denen der Platz begrenzt ist oder bei denen herkömmliche Lastzellenformen nicht praktikabel wären.
Vorteile von Pfannkuchenlastzellen
Die flache Bauform von Pfannkuchenlastzellen bietet mehrere Vorteile gegenüber anderen Lastzellentypen. Sie sind in der Regel robuster und widerstandsfähiger gegenüber seitlichen Lasten oder Querkräften, was sie ideal für Anwendungen macht, bei denen solche Kräfte auftreten können.
Merkmale und Spezifikationen
Pfannkuchenlastzellen sind in einer Vielzahl von Kapazitäten erhältlich, von sehr kleinen Messbereichen im Grammbereich bis zu mehreren Tonnen. Sie können sowohl in Zug- als auch in Druckanwendungen eingesetzt werden. Die meisten dieser Lastzellen sind aus hochwertigen Materialien wie rostfreiem Stahl oder Aluminium gefertigt, um eine hohe Präzision, Wiederholbarkeit und lange Lebensdauer zu gewährleisten. Es ist wichtig, die Spezifikationen der gewählten Lastzelle zu überprüfen, um sicherzustellen, dass sie für die beabsichtigte Anwendung geeignet ist.
Installation und Kalibrierung
Die Installation von Pfannkuchenlastzellen erfordert Fachwissen, um sicherzustellen, dass die Messungen korrekt und verlässlich sind. Die richtige Ausrichtung, Befestigung und Verkabelung sind entscheidend. Nach der Installation ist es oft notwendig, die Lastzelle zu kalibrieren. Die Kalibrierung gewährleistet, dass das Ausgangssignal der Lastzelle korrekt interpretiert wird und genaue Messwerte liefert.
Wartung und Pflege
Obwohl Pfannkuchenlastzellen robust und für den langfristigen Einsatz konzipiert sind, erfordern sie dennoch regelmäßige Wartung und Überprüfung. Es ist wichtig, sie auf Abnutzung, Schäden oder Anzeichen von Überlastung zu überwachen. Regelmäßige Kalibrierungschecks helfen dabei, ihre Genauigkeit über die Zeit zu erhalten.
Schlusswort
Pfannkuchenlastzellen spielen in der modernen Messtechnik eine zentrale Rolle und bieten eine zuverlässige Lösung für eine Vielzahl von Anwendungen. Ihre einzigartige Form, kombiniert mit ihrer robusten Bauweise, macht sie zu einer bevorzugten Wahl für viele Ingenieure und Techniker weltweit. Bei der Auswahl der richtigen Lastzelle für eine bestimmte Anwendung ist es entscheidend, sowohl die technischen Anforderungen als auch die Umgebungsbedingungen zu berücksichtigen. Mit der richtigen Pflege und Wartung können diese Geräte jahrelang präzise Messungen liefern und so zur Sicherheit, Effizienz und Qualität in vielen Branchen beitragen.
