Ein umfassender Überblick über Niederspannungs-Stromregler (LDOs): Funktionsweise, Vorteile, Design-Aspekte und Anwendungsbereiche in der Elektronik.

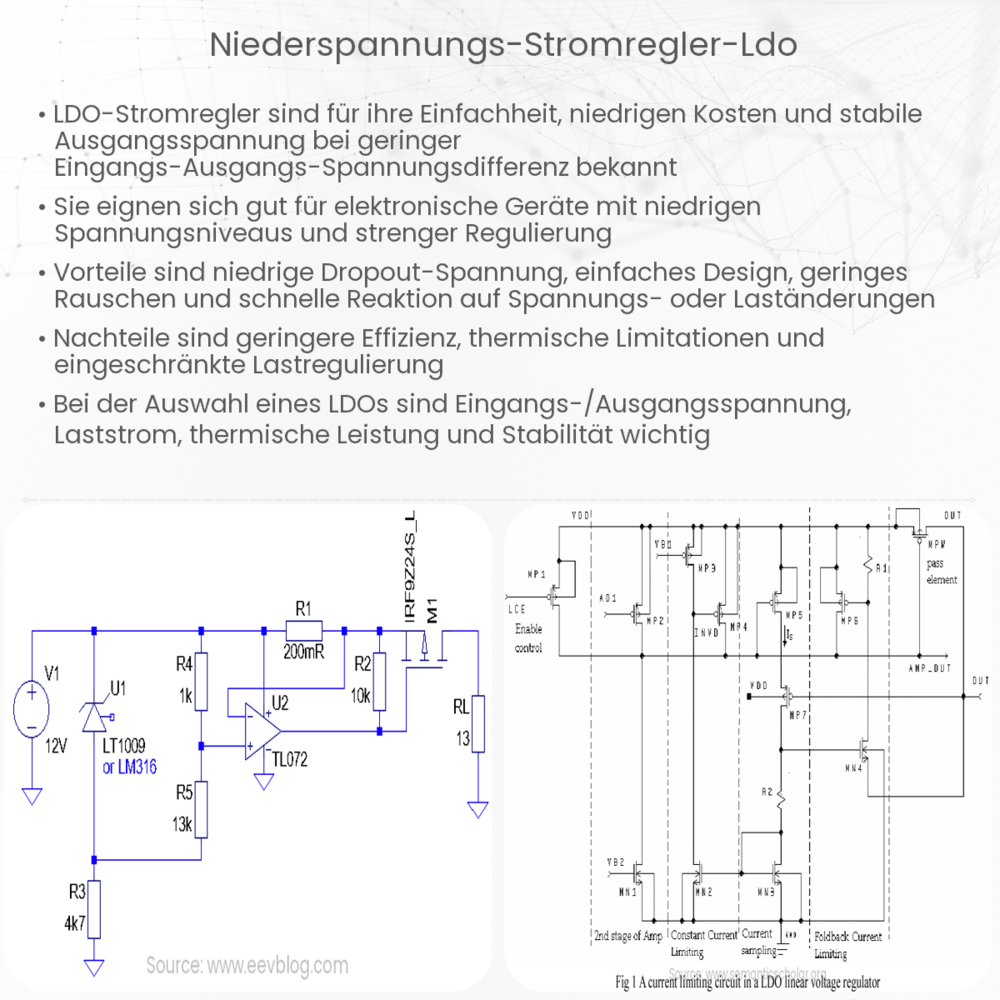

Was ist ein Niederspannungs-Stromregler (LDO)?
Ein Niederspannungs-Stromregler, häufig als LDO (Low Dropout Regulator) bezeichnet, ist ein elektronisches Bauelement, das dazu verwendet wird, eine konstante Ausgangsspannung von einer höheren Eingangsspannung zu erzeugen. Das charakteristische Merkmal eines LDO ist seine Fähigkeit, diese Ausgangsspannung auch bei einem sehr kleinen Spannungsunterschied zwischen Ein- und Ausgang beizubehalten. Dieser geringe Spannungsunterschied, oder „Dropout“, gibt dem LDO seinen Namen.
Wie funktioniert ein LDO?
Das Herzstück des LDO ist ein Spannungsregeltransistor, der den Stromfluss vom Eingang zum Ausgang reguliert. Ein Feedback-Mechanismus misst kontinuierlich die Ausgangsspannung und passt den Regeltransistor so an, dass die gewünschte Spannung beibehalten wird, auch wenn die Eingangsspannung oder die Lastbedingungen variieren.
Das Hauptunterscheidungsmerkmal eines LDO im Vergleich zu anderen Spannungsreglern ist der geringe Spannungsabfall über dem Regler bei maximalem Strom. Dies ermöglicht es dem LDO, effizient in Systemen zu arbeiten, in denen nur ein geringer Spannungsunterschied zwischen der Versorgungsspannung und der benötigten Ausgangsspannung besteht.
Vorteile des LDO
- Effizienz: Aufgrund des geringen Spannungsunterschieds zwischen Ein- und Ausgang kann der LDO in vielen Anwendungen energieeffizienter arbeiten als andere Reglertypen.
- Kompaktheit: LDOs benötigen in der Regel weniger externe Bauteile als Schaltregler, was zu einer kleineren Bauform und einer Vereinfachung des Designs führt.
- Rauscharme Ausgabe: LDOs sind bekannt für ihre Fähigkeit, eine sehr rauscharme Ausgangsspannung zu liefern, was sie für empfindliche elektronische Anwendungen wie Audio- oder HF-Systeme attraktiv macht.
Nachteile und Herausforderungen
Obwohl LDOs in vielen Situationen vorteilhaft sind, gibt es auch Herausforderungen. Ein LDO wird weniger effizient, wenn der Spannungsunterschied zwischen Ein- und Ausgang zunimmt. Dies kann zu einer höheren Wärmeerzeugung führen, insbesondere bei hohen Stromlasten. Daher ist es wichtig, die Anwendungsbedingungen und Designanforderungen genau zu überprüfen, bevor ein LDO ausgewählt wird.
Anwendungsgebiete
LDOs finden sich in einer Vielzahl von elektronischen Geräten, von Mobiltelefonen und tragbaren Medienplayern bis hin zu industriellen Steuerungssystemen und Medizinprodukten. In jeder dieser Anwendungen bieten sie eine zuverlässige und stabile Spannungsquelle für empfindliche elektronische Schaltungen.
Weiter im nächsten Abschnitt werden wir detaillierter auf die Design-Aspekte von LDOs eingehen und wie sie in verschiedenen Anwendungsszenarien optimiert werden können.
Design-Aspekte von LDOs
Die Gestaltung und Implementierung von LDOs erfordert sorgfältige Überlegungen, um optimale Leistung und Zuverlässigkeit zu gewährleisten. Einige der wichtigsten Aspekte sind:
- Auswahl des richtigen LDO: Nicht alle LDOs sind gleich. Unterschiedliche Modelle haben unterschiedliche Dropout-Spannungen, maximale Stromstärken und Rauschspezifikationen. Die Auswahl sollte basierend auf den spezifischen Anforderungen des Projekts erfolgen.
- Thermisches Management: Da LDOs Wärme erzeugen können, besonders wenn der Spannungsunterschied zwischen Eingang und Ausgang groß ist, ist es entscheidend, geeignete Maßnahmen für das thermische Management zu treffen, wie z.B. Kühlkörper oder eine gute Leiterplattenlayout-Praxis.
- Kapazitätseingaben und -ausgaben: Die Stabilität des LDO kann von den an Eingang und Ausgang angebrachten Kondensatoren beeinflusst werden. Es ist wichtig, die vom Hersteller empfohlenen Kondensatorwerte zu verwenden und sie so nah wie möglich am LDO zu platzieren.
Anwendungsoptimierung
Je nach Anwendungsfall kann die Optimierung des LDO-Designs erforderlich sein. Beispielsweise können in batteriebetriebenen Geräten LDOs mit extrem niedrigem Ruhestrom bevorzugt werden, um die Batterielebensdauer zu verlängern. In hochfrequenten Anwendungen kann die Auswahl eines LDO mit niedrigem Rauschen von Vorteil sein, um Interferenzen zu minimieren.
Fazit
Der Niederspannungs-Stromregler, oder LDO, ist ein unverzichtbares Werkzeug im Arsenal eines Elektronikdesigners. Mit seiner Fähigkeit, eine konstante und stabile Ausgangsspannung bei minimalen Spannungsunterschieden zu liefern, eignet er sich hervorragend für eine Vielzahl von Anwendungen, von tragbaren Geräten bis hin zu industriellen Systemen. Wie bei jeder Technologie ist es jedoch wichtig, die Vorteile und Grenzen zu verstehen und das Design sorgfältig zu optimieren, um die bestmögliche Leistung und Zuverlässigkeit zu erzielen. In einer Welt, in der die Elektronik immer kleiner und effizienter wird, werden LDOs sicherlich weiterhin eine wichtige Rolle spielen.
